RX-7,RX-7R_InstructionManual_Rev18_C - 第66页
第 2 章 系统概要 2- 5. 印刷基板设 计基准 30 2-5- 2 . 元件贴片姿势 元件的 贴片 姿势请设定为大于 0° 小于 360° 。 插图中的 A ， B 表示电极 位置。 封带状态 大于 0° 小于 360°
第
2
章
系统概要
2-5. 印刷基板设计基准
29
2
双通道传送规格装置（传送方向 L→R）
双通道传送规格装置（传送方向 R→L）
第
2
章
系统概要
2-5. 印刷基板设计基准
30
2-5-2.
元件贴片姿势
元件的贴片姿势请设定为大于 0°小于 360°。
插图中的 A，B 表示电极位置。
封带状态
大于 0° 小于 360°
第
2
章
系统概要
2-5. 印刷基板设计基准
31
2
2-5-3.

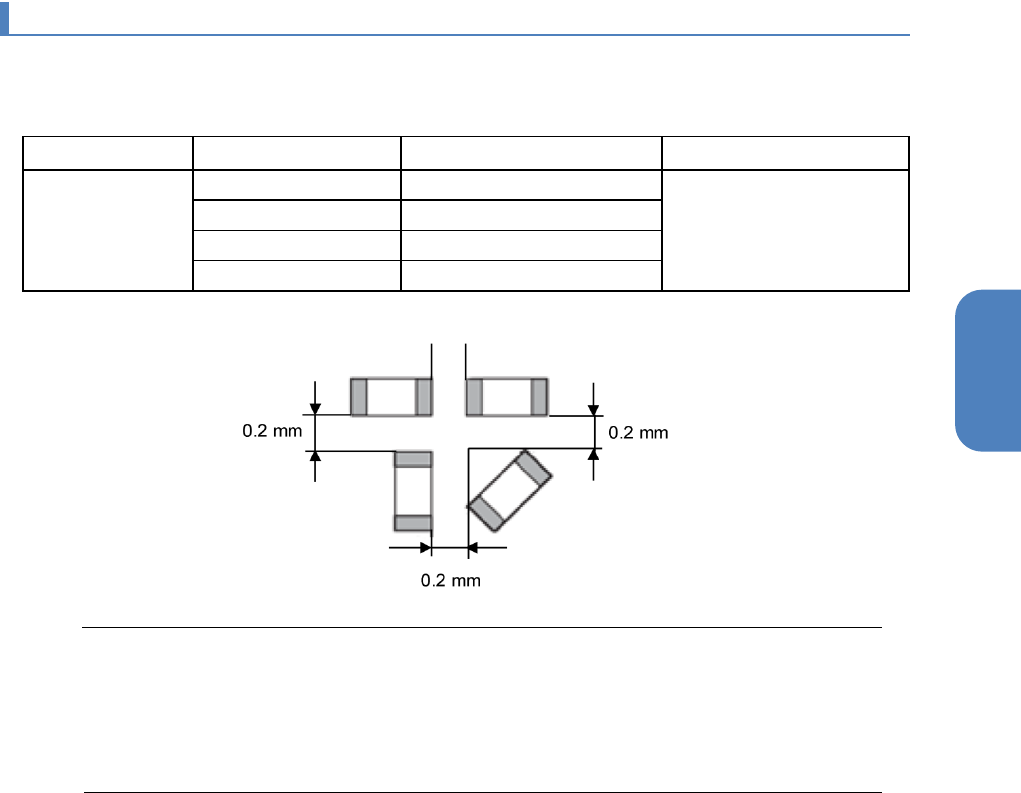

相邻元件之间的最小间隔
请确保相邻元件间的间隔在以下数值以上。
最小间隔数值因条件而有所变动。
元件种类
型号
大小
元件最小间隔
方形芯片
0402
0.4mm×0.2mm
XY
方向均
0.2mm
0603
0.6mm×0.3mm
1005
1.0mm×0.5mm
1608
1.6mm×0.8mm
注意
•
最小间隔数值因条件会有所变化。
•
如有以下情况，请咨询您购买时的销售公司或本公司服务部门。
－ 0201/03015 的贴片
－元件间的间隔为 0.2mm ～ 0.1mm 时
