第 4 章 操作篇
4-19. IFS-NX 的使用（选项）
571
4
(3) 显示[元件交换（更换）] 对话框时，会自动选择显示发生元件用完的供给位置。
(4) 将发生元件用完的对象供料器卸下。对象供料器将变为「未安装」状态，核对结果将被清除。
(5) 将元件从新的卷筒安放到供料器，通过手持式终端实施元件核对。
(6) 将已更换完元件的供料器安装到装置上。如果有未进行正确核对的供料器，[CHK]中会显示 NG。进
行正确核对后，[CHK] 即显示 OK。但是，机器设置的强行操作功能为 [无需核对] 的元件，即使处于
未核对状态，[CHK]也会显示 OK。如果核对供给装置(台架)的对象台架被设定为 OFF，由于会变为
[无需核对] 的状态，即使是未核对状态， [CHK] 也将显示 OK。
(7) 确认对象供给部的核对状态变为 OK，[详细错误] 的「无元件」已解除后，[CHK] 将显示 OK，清除
[详细错误]。

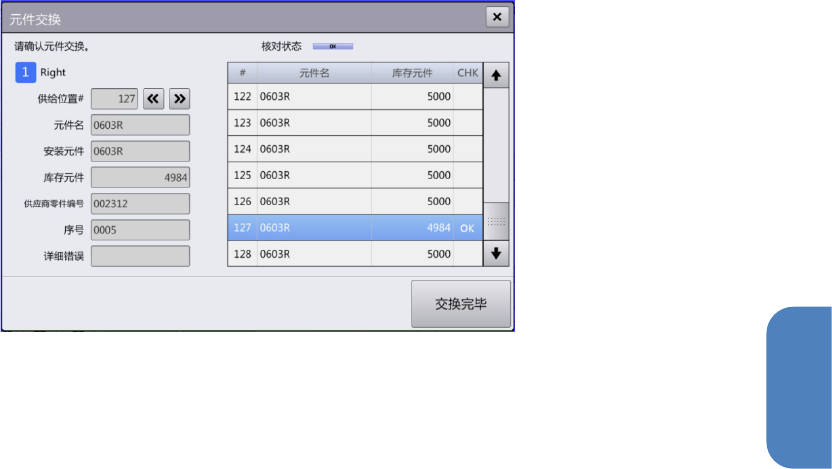

(8) 触摸[交换完毕] 按钮后，发生元件用完错误的供给位置的 [CHK] 变为 OK 的供料器，在实际供给位
置进行供料器的安装检查后，实施元件交换（更换）完成的处理，元件剩余数（库存数）的重置处
理，之后，元件用完状态即被解除。
第 4 章 操作篇
4-19. IFS-NX 的使用（选项）
572
搭接的流程
(1) 旧卷筒与新卷筒的连接（搭接操作）可在任意时间实施。操作人员需在搭接操作时在搭接部位设定
连接的空穴。实施搭接操作时，要在手持式终端上将该意图通知 IFS 服务器，从 IFS 服务器对装置
侧使用搭接的供料器进行更新通知。
(2) 进行了搭接操作的供料器，将在[供给装置] 画面上显示 标记。画面上的元件剩余数，将以累加旧
卷筒与新卷筒的元件剩余数的值为基础显示。
(3) RX-7 对实施了搭接操作的供料器，在空穴连续吸取错误被检测出达到「搭接吸取错误次数」时，即
变为已检测出搭接点状态。如果空穴比搭接吸取错误次数多，则搭接点以后的吸取错误会被作为新
卷筒的吸取错误处理。
注意
已进行了搭接操作的供料器的未吸取错误，通常作为「吸取错误次数」计算。
检测出搭接点时，搭接吸取错误次数系搭接时的空穴，因此作为「吸取错误次数」的值减扣。
检测出搭接点后的未吸取错误，将作为新卷筒中的「吸取错误次数」计算。
因护带的剥离不良等，即使在与搭接部不同的位置连续吸取错误，也会变为检测出搭接点的处
理。
(4) 在装置中检测出搭接点后，将通知 IFS 服务器检测出搭接点。IFS 服务器会解除搭接状态（ 标
记），将供料器信息切换到新卷筒并通知装置。画面上的元件剩余数将以新卷筒的元件剩余数为基
础显示。
注意
RX-7
如果在装置侧检测出搭接点，生产不会暂停，将仍然继续进行生产。
第 4 章 操作篇
4-19. IFS-NX 的使用（选项）
573
4
搭接检出超限
搭接操作后，如果按照搭接区域元件数传送元件也检测不到搭接点时，将按搭接检出超限错误使装置
停止运行。
在[元件交换] 画面或 [供给装置] 画面中进行[点] 或 [区域设置] 操作后，核对错误即被解除，变为可开
始生产状态。
项目
说明
点
通知搭接点。搭接状态被解除。仅在当前已装入的元件被搭接，才能选择此项。
设定的点，会在生产开始时反映出来。
进行点设定后，
[
供给装置
]
画面会显示 标记。
区域设置
如果在灰色区域内未能检测出搭接点，需重新设定灰色区域，检测出搭接点。
仅当目前已装载的元件被搭接，搭接点未能检测出时（搭接检出超限）才能选择
此项。
使用「区域设置」延长灰色区域，将按照搭接区域延长。
区域设置的反映，会在生产开始时反映出来。
进行区域设置后，
[
供给装置
]
画面会显示 标记。
注意
[
强行
]
、
[
点
]
、
[
区域设置
]
的按钮不能同时执行。若要变更按钮的选择状态，请重新触摸按钮
解除高亮状态后再进行变更。
即使没有发生检出搭接超限错误，对于处于搭接状态的供料器，也可按下
[
点
]
按钮，进行「搭
接点」的设定。
