第 4 章 操作篇
4-19. IFS-NX 的使用（选项）
583
4

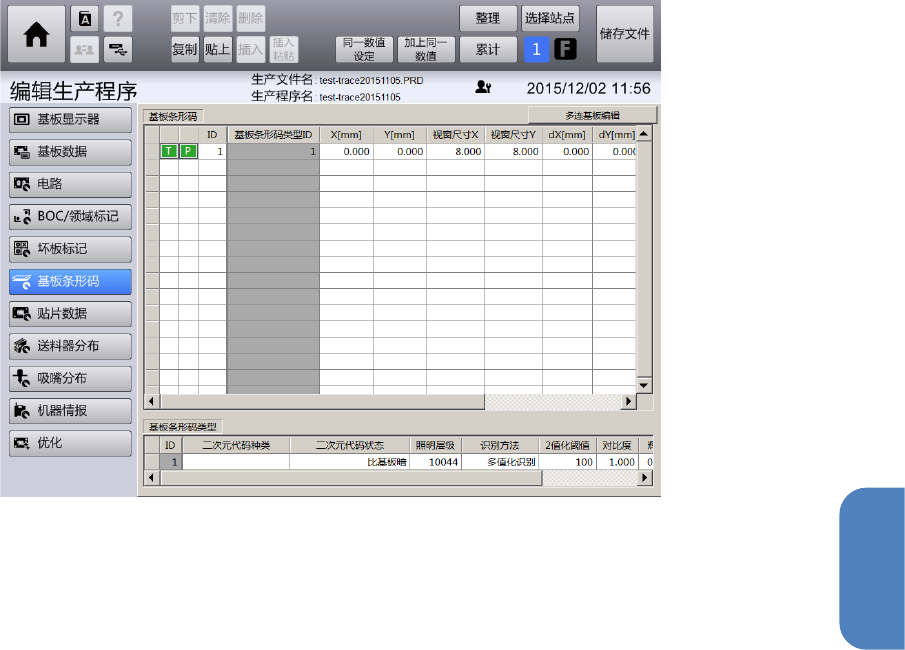

(3) 显示[编辑生产程序] – [基板条形码] 画面。在[基板条形码] 画面中，生成「基板条形码」及「基板条
形码类型」2 种的记录信息，分别分配各自 ID 号进行数据管理。
• 基板条形码：输入二维码的位置、视窗尺寸、位置偏移的数据。
• 基板条形码类型：输入二维码的种类、识别条件。（基板条形码类型 ID 的值必须指定 “1”。）
[基板条形码] 画面各参数的详情请参见「4-11-7. 基板条形码编辑」。
(4) 为了进行基板代码的示教，需触摸[选择站点] 按钮，将基板安放在要进行示教的站点上。
（※操作步骤与贴片数据、BOC 标记、坏板标记、电路示教时相同。）
第 4 章 操作篇
4-19. IFS-NX 的使用（选项）
584
(5) 触摸要进行示教的基板条形码的 [T] 按钮，即显示[基板条形码示教] 对话框。
记号
名称
说明
(a)
基板条形码的条件设置
显示基板代码识别条件设定画面。
(b)
识别测试
在通常模式下进行基板代码的识别。
(c)
保存并结束
保存编辑内容关闭对话框。
(d)
移动至识别位置 移动到基板代码的识别位置。
(e)
基板条形码 ID
操作 、及 按钮，用于变更选择中的基板代码
ID
。
(f)
BOC ID
显示补正时使用的 BOC ID。
※显示其他示教时必要的按钮、基板条形码（代码）位置。
(6) 在[基板条形码示教] 对话框中进行基板代码中心位置的示教。[基板条形码的条件设置] 对话框的基本
操作方法与[贴片位置示教] 对话框等相同。示教点可从「1 点」「2 点」「3 点」中选择。按照必要
点数执行 [坐标取得]后，按[计算] 按钮算出中心位置。
第 4 章 操作篇
4-19. IFS-NX 的使用（选项）
585
4
(7) 进行基板代码中心位置的示教后，触摸[基板条形码条件设定] 按钮，即显示[基板 2 次元条形码识别
条件设定] 对话框。（[基板 2 次元条形码识别条件设定] 对话框也可从[基板条形码] 画面触摸 [P] 按
钮进行显示。）
记号
名称
说明
(a)
识别执行 在学习模式下进行基板代码的识别。
识别成功时学习数据即被更新。
(b)
自动取得照明设置 一边变更照明条件，一边反复识别基板代码，取得可识别
的照明条件。
(c)
标记识别学习状态
显示学习完
/
未学习完。
(d)
基板条形码 ID 显示选择中的基板代码的 ID。
(e)
位置 显示基板代码的位置。
(f)
二次元代码种类
从
[DataMatrix]
、
[QR Code]
、
[Micro QR]
中选择二维码的
种类。
(g)
二次元代码状态
选择二维码与背景基板亮度对比度。从
[
比基板亮
]
、
[
比基
板暗]中选择
(h)
照明设定
设定识别时的照明级别。
仅可使用闪光照明。
(i)
识别设定
从
[2
值化识别
]
、
[
多值化识别
]
中选择基板条形码的识别方
法。
(j)
2 值化阈值
在
0
～
255
的范围内输入选择
[2
值化识别
]
时在图像的
2
值
化处理时使用的阈值。
(k)
对比度
在
0
～
1.000
的范围内输入识别时对比度的值。
(l)
亮度
在
0
～
1.000
的范围内输入识别时的亮度值。
