(16) 在[基板条形码识别测试] 对话框中，按下 [识别执行] 按钮，将使用当前的识别参数条件进行基板代
码的识别。基板代码的识别结果在列表的识别结果栏显示“OK”（识别成功时）或“NG”（识别
失败时）。识别成功时，在基板代码读取结果中，会显示识别的二维码字符串。可编辑列表的照明
层级、以及 2 值化阈值（仅在识别方法为 2 值化识别时显示）的值。
(17) 对多个电路的电路代码连续识别时，按[连续识别] 按钮，即显示[基板条形码连续识别] 对话框。（要
将二维码进行电路展开时，要事先在 [编辑生产程序] – [优化] 画面中，进行生产程序优化，实施二维
码的电路展开。）

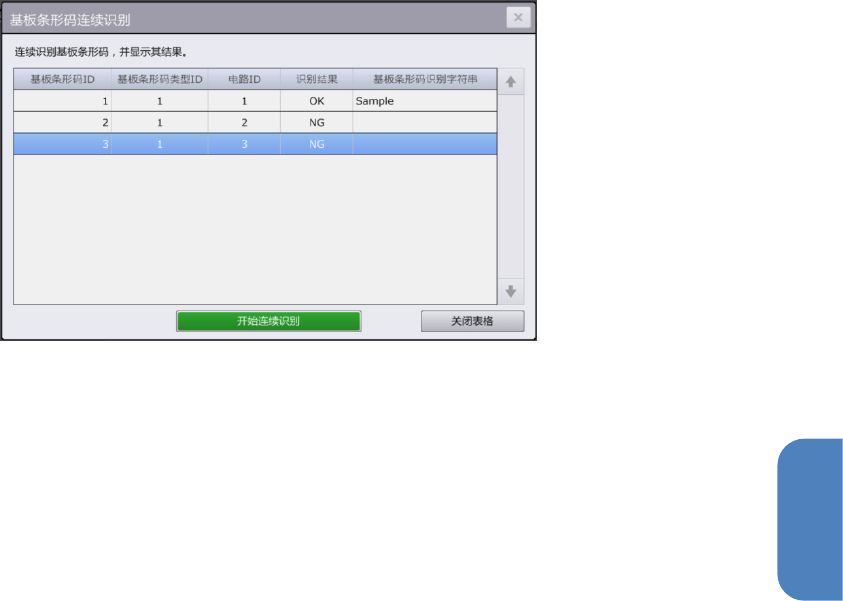

(18) 在[基板条形码连续识别] 对话框中触摸 [开始连续识别] 按钮，即对已注册的全部位置的二维码进行
连续识别。二维码的识别结果在列表的识别结果栏中显示“OK”（识别成功时）或“NG”（识别
失败时）。识别成功时，基板代码的读取结果中会显示识别的二维码字符串。
(19) 触摸[关闭表格] 按钮，返回显示 [基板条形码识别测试] 对话框。
(20) 操作[基板条形码识别测试] 对话框的 [
保存并结束] 按钮，即对编辑过的基板代码及基板代码类型相
关的识别参数进行更新，重新显示[基板条形码示教] 对话框。
(21) 操作[基板条形码示教] 对话框的 [保存并结束] 按钮，将对编辑过的基板代码位置信息进行更新，返
回显示[基板条形码] 画面。
(22) 基板代码数据的示教操作完成后，要在[编辑生产程序] – [优化] 画面中实施优化。[电路展开] 指定为
[展开] 的基准电路的电路代码位置信息将在各电路上被展开。
(23) 优化处理正常完成后，触摸[覆盖保存] 按钮保存编辑中的生产程序。
第 4 章 操作篇
4-19. IFS-NX 的使用（选项）
588
◆
从
[
基板条形码
]

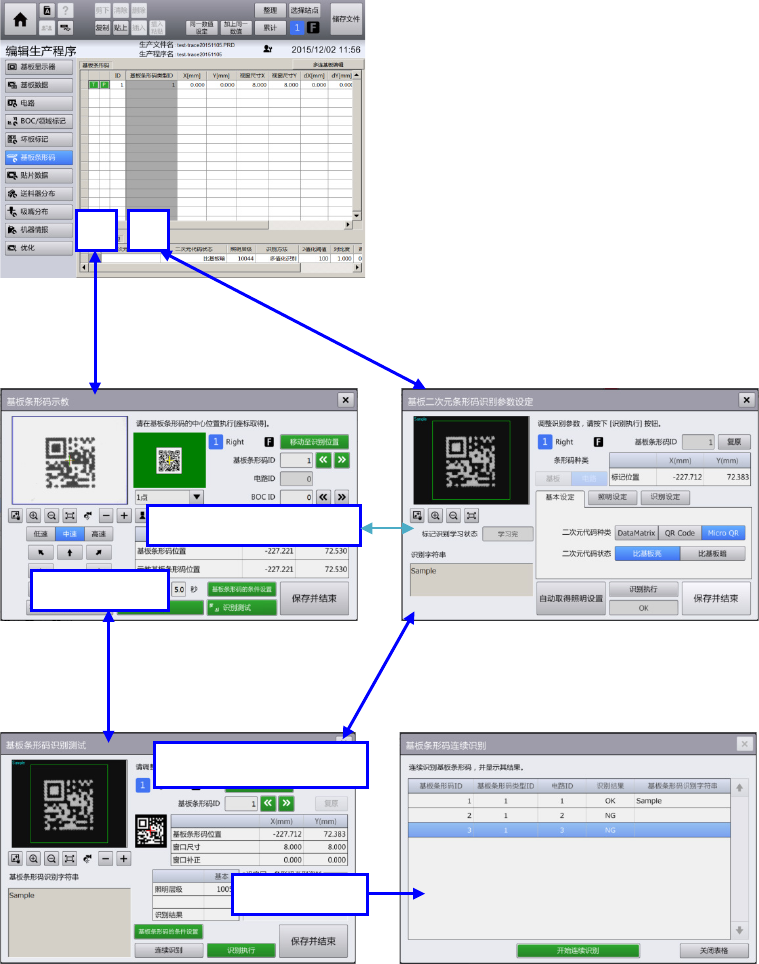

画面调出的示教画面的关系
[基板条形码] 画面
[基板条形码示教] 对话框 [基板 2 次元条形码识别条件设定] 对话框
[基板条形码识别测试] 对话框 [基板条形码连续识别] 对话框
连续识别
设定基板代码条件
识别测试
P
T
设定基板代码条件
第 4 章 操作篇
4-19. IFS-NX 的使用（选项）
589
4
4-19-9. 使用追溯功能时的生产
生产时的基板代码识别流程
使用已注册基板代码信息的生产程序进行生产的步骤说明如下。
(1) 在[顶部菜单] – [安排] – [准备支援] 画面中，将生产程序向已注册基板代码信息的生产程序进行切换
操作。
注意
如果生产程序中基板代码信息未被正确注册，准备时会显示错误提示信息，生产程序切换有时
会失败。
(2) 准备操作完成后，在[顶部菜单] – [生产] 菜单的任意画面中按 [START] 按钮开始生产。按[START]
按钮开始生产时，会进行与 IFS 服务器的通信确认。若不能通信将显示错误提示信息不能开始生产。
(3) 如果机器设置的 [追溯] 为 ON，将向 IFS 服务器通知追溯有效。确认机器设置与生产程序的设定没有
矛盾。
如果机器设置的 [追溯]为 OFF，使用[追溯] 被设定为 ON 的生产程序进行生产时，显示警告提示信息
后，将在不使用追溯功能的情况下，进行生产。
(4) 开始生产时，如果追溯功能有效，在基板生产时各种标记识别后，会进行基板代码或电路代码的识
别。基板代码或电路代码的识别成功后，将向 IFS 服务器通知识别结果。

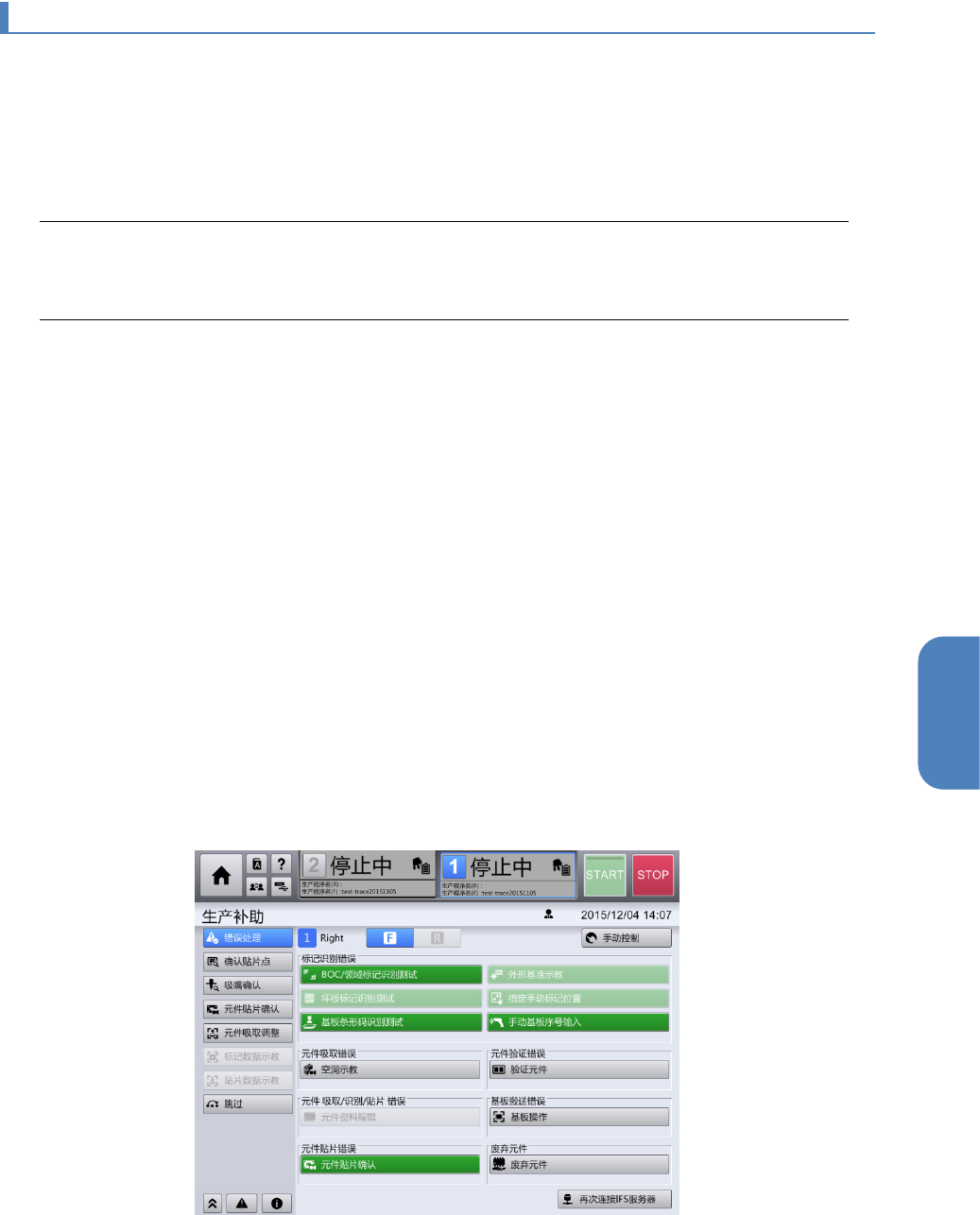

(5) 基板代码或电路代码的识别失败时，将显示[警报] 对话框停止生产。从[报警]对话框选择 [错误处理] ，
即显示 [顶部菜单] – [生产补助] – [错误处理] 画面，可对基板代码或电路代码的识别错误实施以下处
理。
• 显示[基板条形码识别测试] 对话框及[基板
2 次元条形码识别条件设定] 对话框，修正基板代码识别参
数，进行学习数据的制作。
• 显示[手动基板序号输入] 对话框，从手持式终端读取二维码，或从软键盘手动输入，重新识别基板代
码，进行设定。
