第 4 章 操作篇
4-19. IFS-NX 的使用（选项）
589
4
4-19-9. 使用追溯功能时的生产
生产时的基板代码识别流程
使用已注册基板代码信息的生产程序进行生产的步骤说明如下。
(1) 在[顶部菜单] – [安排] – [准备支援] 画面中，将生产程序向已注册基板代码信息的生产程序进行切换
操作。
注意
如果生产程序中基板代码信息未被正确注册，准备时会显示错误提示信息，生产程序切换有时
会失败。
(2) 准备操作完成后，在[顶部菜单] – [生产] 菜单的任意画面中按 [START] 按钮开始生产。按[START]
按钮开始生产时，会进行与 IFS 服务器的通信确认。若不能通信将显示错误提示信息不能开始生产。
(3) 如果机器设置的 [追溯] 为 ON，将向 IFS 服务器通知追溯有效。确认机器设置与生产程序的设定没有
矛盾。
如果机器设置的 [追溯]为 OFF，使用[追溯] 被设定为 ON 的生产程序进行生产时，显示警告提示信息
后，将在不使用追溯功能的情况下，进行生产。
(4) 开始生产时，如果追溯功能有效，在基板生产时各种标记识别后，会进行基板代码或电路代码的识
别。基板代码或电路代码的识别成功后，将向 IFS 服务器通知识别结果。
(5) 基板代码或电路代码的识别失败时，将显示[警报] 对话框停止生产。从[报警]对话框选择 [错误处理] ，
即显示 [顶部菜单] – [生产补助] – [错误处理] 画面，可对基板代码或电路代码的识别错误实施以下处
理。
• 显示[基板条形码识别测试] 对话框及[基板
2 次元条形码识别条件设定] 对话框，修正基板代码识别参
数，进行学习数据的制作。
• 显示[手动基板序号输入] 对话框，从手持式终端读取二维码，或从软键盘手动输入，重新识别基板代
码，进行设定。
第 4 章 操作篇
4-19. IFS-NX 的使用（选项）
590

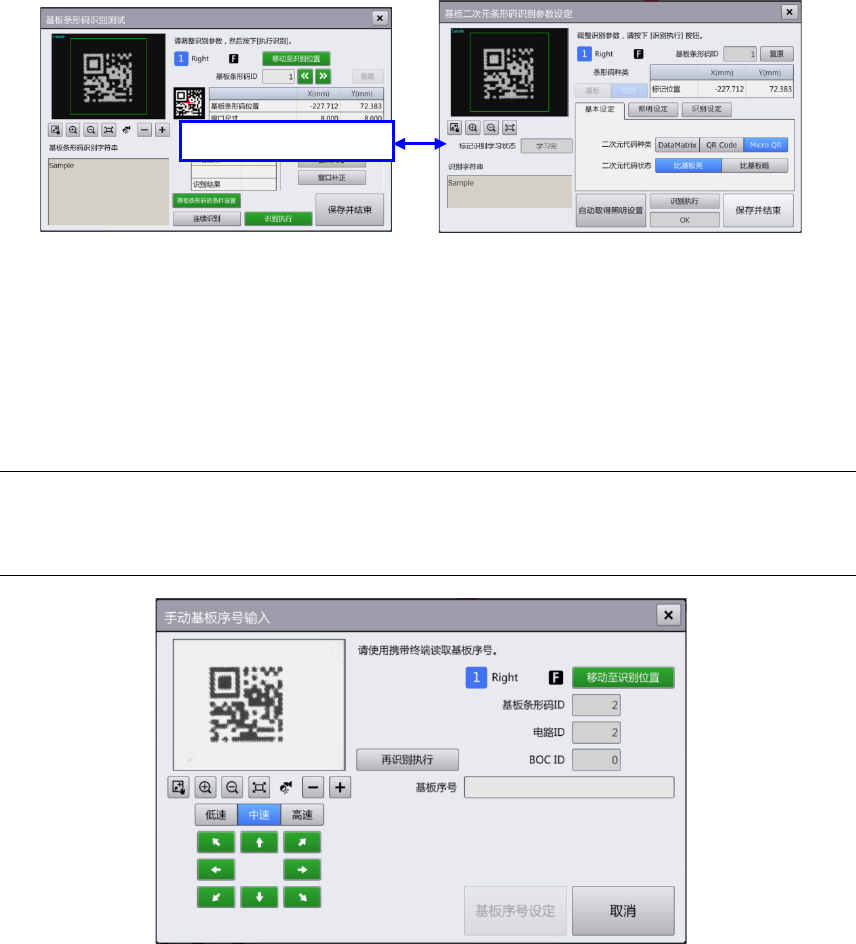

(6) 触摸[错误处理] 画面的 [基板条形码识别测试] 按钮，即显示[基板条形码识别测试] 对话框。然后触摸
[基板条形码识别测试] 对话框的 [基板条形码条件设定] 按钮后，将显示[基板 2 次元条形码识别条件
设定] 对话框，可对发生识别错误的基板代码调整识别参数。
(7) 在[基板条形码识别测试] 对话框或 [基板二次元条形码识别参数设定] 对话框中进行识别参数调整后，
再次按[START] 按钮，会对识别错误的基板代码进行重新识别。正常进行识别后，会继续生产动作。
发生识别错误时，将再次显示[报警] 对话框停止生产。
(8) 触摸[错误处理] 画面的 [手动基板序号输入] 按钮，将显示[手动基板序号输入] 对话框。发生识别错误
的基板条形码会显示在 OCC 摄像机的监视器上，显示基板条形码 ID、电路 ID、位置补正用的 BOC
ID 信息。
注意
在
[
手动基板序号输入
]
对话框中的基板条形码手动输入操作，仅在机器设置的
[
基板条形码读
取不良时的手动输入功能
]
被设定为
ON
时，才能显示。
(9) 在[手动基板序号输入] 对话框中，如果基板代码的位置偏移，进行微调动作操作后，有时通过进行
[再识别执行] 可识别成功。识别成功时结果将输出到 [基板序号] 中，[基板序号设定] 按钮会变为有效。
按[基板序号设定] ，会将对象基板代码的读取结果通知 IFS 服务器，变为可按[START] 按钮继续生
产的状态。
基板代码条件设定
第 4 章 操作篇
4-19. IFS-NX 的使用（选项）
591
4
(10) 如果在装置侧不能进行再识别，可使用手持式终端读取基板代码。使用手持式终端进行基板代码读
取后，读取结果会通知 IFS 服务器，并通知装置端。读取的基板代码结果将被输出到 [基板序号]，
[基板序号设定] 按钮会变为有效。按[基板序号设定] ，会将对象基板代码的读取结果通知 IFS 服务器，
变为可按[START] 按钮继续生产的状态。
(11) 如果通过手持式终端也不能读取，选择[基板序号] 的文本栏会显示软键盘，可手动输入任意字符串。
编辑[基板序号] 后，[基板序号设定] 按钮会变为有效。按[基板序号设定] ，会将对象基板代码的读取
结果通知 IFS 服务器，变为可按[START] 按钮继续生产的状态。
(12) 如果机器选项的 [发生条形码识别错误时，跳过电路] 被设定为 ON，电路代码识别中发生错误时，将
继续生产，但不会进行该电路的元件贴片。
对于长尺寸基板的制约
对于长尺寸基板，不附带电路的基板条形码（基板全体 1 个 2 次元条形码）仅在上游单元识别。下流
单元会将上游单元的识别结果通知 IFS 服务器。
对于电路条形码，如果在上游单元有要贴片的元件，电路条形码必须位于在上游单元中可识别的位置。
如果在下流单元的生产中停止，解除了基板夹紧，重新开始生产时不会进行基板条形码的识别，需使
用手持式终端识别，或通过手动输入通知基板条形码。如果在下流单元也存在不能识别的位置，需使
用 OCC 进行识别。
