第 4 章 操作篇
4-19. IFS-NX 的使用（选项）
592
4-19-10. 接缝传感器
关于接缝传感器选购项
RF 系列供料器可选择接缝传感器选购项。
接缝传感器通过光传感器对供料器链轮孔填塞的状态进行检测。
RF 系列供料器自动对有无接缝传感器、将故障状态保留在供料器内部、装置可否使用接缝传感器进行
判断。

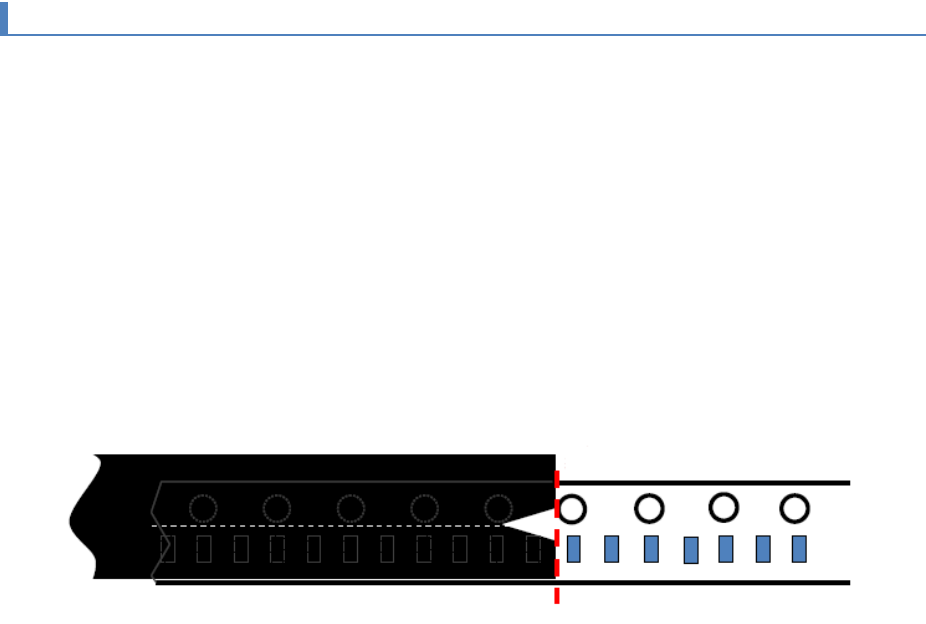

搭接料带的粘贴方法
请务必使用本公司指定的搭接料带。
供料器检测到搭接料带后，在通过 5 个链轮孔后，即视为有接缝。
搭接料带粘贴方法请按以下所示进行粘贴「覆盖前元件的 5 个传送孔，使第 6 个孔位于搭接料带的前
端」。
关于接缝前后的空穴
如果机器设置「不要空洞前后接缝带（接缝前后不要有空洞）」设定为 OFF，请务必在接缝前后制作
1 个以上的空穴。如果接缝前后没有空穴，将发生错误并停止。这是为了防止因搭接料带的粘贴偏差
而导致接缝误检测的措施。
最大空穴数可在元件数据库的「最大空穴数」中设定。如果超过最大空穴数，连续发生了吸取错误时，
将作为元件用完处理。
如果机器设置「不要空洞前后接缝带（接缝前后不要有空洞）」设定为 ON，即使接缝前后没有空穴
也不会发生错误。若有空穴时，将作为吸取错误计数。这时由于供料器将以通过 5 个链轮孔的位置无
条件地判断为接缝，请务必按照指示粘贴搭接料带。
进给间距 2mm 以下元件以专用工具切断料带时是在料槽的位置上被切断。由于切断位置变成了空穴，
故要在机器设置中设定作成空穴。因为切断位置的空穴无法判断是新旧卷轴的哪一方，所以必须在这
一空穴之外于新卷轴和旧卷轴上至少各生成 1 个空穴。这样合计需要 3 个以上的空穴，所以在元件数
据库中设定的“最大空穴数”要设定为 2 以上的数字。
第 4 章 操作篇
4-19. IFS-NX 的使用（选项）
593
4
关于接缝传感器使用/未使用的设定
是否使用接缝传感器进行接缝检测，由机器设置的设定、元件数据的设定、供料器的可否使用接缝传
感器决定。对于以下设定的组合，接缝检测动作的规格表示如下。
机器设置
「不使用接缝传
感器」
元件数据
「使用接缝
传感器」
供料器
检测动作
OFF
如果可能
有
接缝传感器
OFF
如果可能
不
/
故障
检测空穴
ON
如果可能
有
检测空穴
OFF
否
有
检测空穴
关于 HMS 识别
仅在使用接缝传感器进行接缝检测时，对于元件数据库的「HMS 元件识别」为「如果可能」的元件，
发生吸取错误时使用 HMS 进行元件有无的检查。
注意
RX-7
的构造是不旋转索引就无法进行元件有无检查，进行
HMS
识别时，不要通过多个索引
进行连续吸取，而要对每个元件进行逐个吸取、元件有无检查、
HMS
识别动作。因此进行本
设定后，
HMS
识别过程中会发生节拍下降。
第 4 章 操作篇
4-20. 一次性更换台车(RF)
594
4-20. 一次性更换台车(RF)
4-20-1. 一次性更换台车(RF)
• RF 系列用一次性更换台车，是新型电动式供料器。
• 小型轻量化的 RF08AS，一次最多可安装 28 个供料器。大大超过标准型的一次性更换台车
（EF）――EF 系列电动式供料器可装载数量（19 个），实现了生产效率的提高。
• 使用 EF 系列电动式供料器时，请将专用附件安装到一次性更换台车(RF)上。
