第 4 章 操作篇
4-22. 外部输出功能的使用（选项）
606
4-22-9. 设备登录
在外部输出功能中，对装置的元件安装操作、卸载操作及元件的搭接操作是通过显示[设备登录]对话框来
进行的。[设备登录]对话框在以下的画面中触摸[设备登录]按钮即可显示。
• [生产] – [供给装置]
• [安排] – [供料器设置] 画面 – [元件核对] 对话框
• [安排] – [支援准备] 画面 – [安排：元件核对] 对话框
[设备登录]对话框由[安装]、[卸载]、[搭接]等 3 个选项卡的画面组成。
[

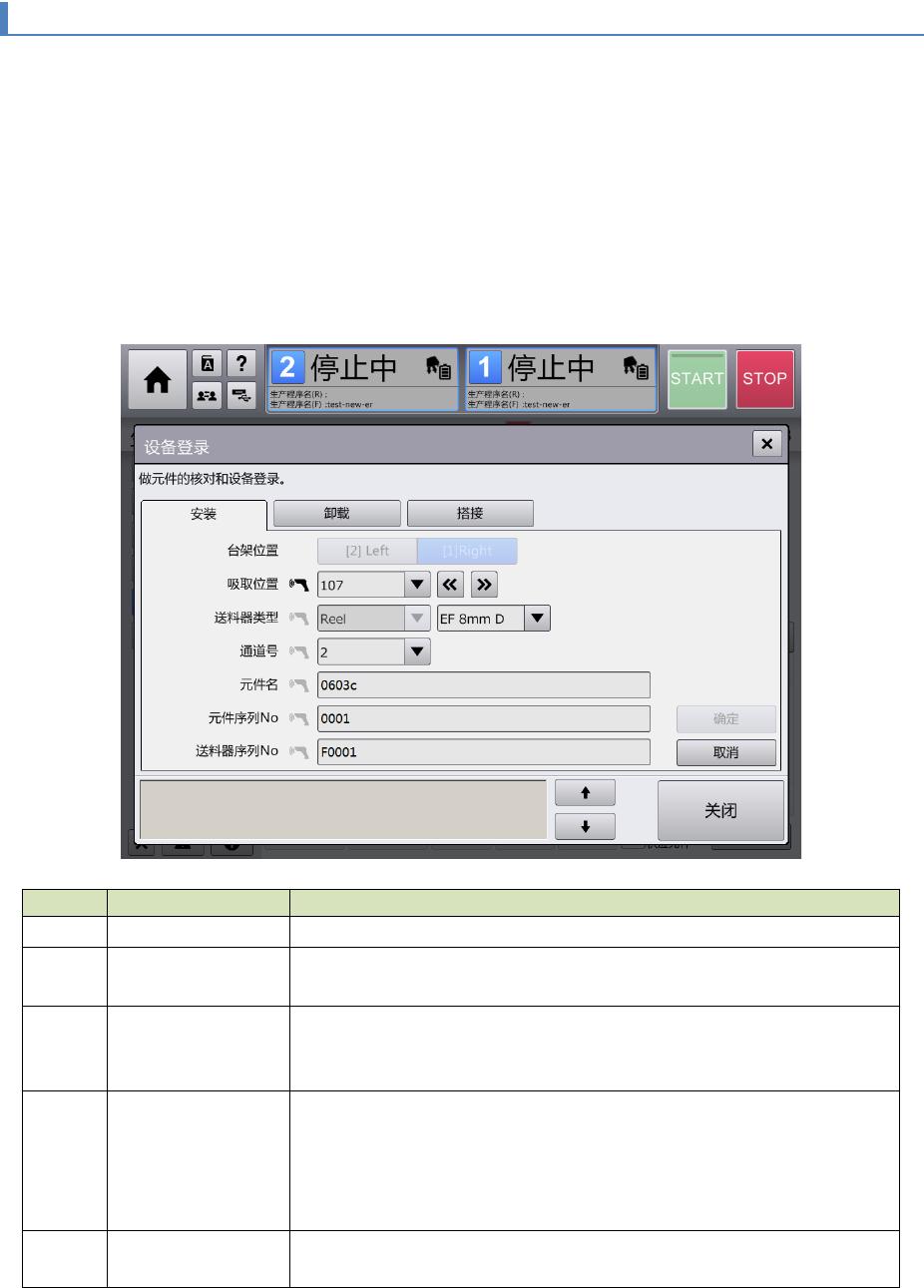

设备登录] – [安装]选项卡
记号
名称
说明
(a)
安装选项卡
进行把供料器安装到装置里的操作。
(b)
吸取位置 选择进行安装作业的台架。
选择供给位置后，在登录或取消之前不能改变。
(c)
供给位置
设定设备登录的供给位置，或从供料器位置的条形码读取。
如是 E 8mm D 供料器，扫描安装供料器的孔号（１号通道侧）的
条形码。
(d)
送料器类型 在 RX-7 中供给装置的类型仅为“Reel”。
如当前安装中的供料器类型未能取得时，将自动显示。
未能自动取得时，如果生产程序已安装，将自动显示生产程序中设
置的供料器类型。
如未自动显示，则要选择供料器的类型，或从条形码读取。
(e)
通道号
使用 E 8mm D 供料器时，选择已装有元件的通道号或读入条形
码。
第 4 章 操作篇
4-22. 外部输出功能的使用（选项）
607
4
记号
名称
说明
(f)
元件名 输入要安装的卷轴的元件名或读入条形码。
(g)
元件序列
No
输入要安装的卷轴的元件序列
No
或读入条形码。
(h)
送料器序列 No 未能从当前安装中的供料器取得序列 No 时将自动显示。
输入要安装的供料器的供料器序列 No 或读入条形码。
当在机器设置中“跳过供料器序列通知”的设置为 ON 时，本项目
显示为无效而跳过。
(i)
确定 触摸后确定安装操作。
安装信息全部被设定后即生效。
(j)
取消
取消对操作中的供给位置的安装操作，使输入操作回到初始状态。
(k)
操作履历信息 在画面下侧显示本画面中操作过的履历信息。
(o)
关闭
完成设备登录，关闭对话框。
• 安装操作的流程
安装按照下述顺序进行操作。
当自动取得成功时， 标记会自动移动，因而只要用条形码阅读机读取即可连续进行安装操作。
各输入项目最初全部为无效，按照操作顺序依次使各项目生效。凡已生效的项目，在安装确定之前均
处于有效状态不变，用户可以随时重新设置任意的项目。
① 触摸[安装]选项卡，选择安装操作。
② (想要变更时)选择台架位置。
标记移动到供给位置，可以进行输入。
③ 扫描供料器位置条形码。
标记移动到送料器类型，可以进行输入。
第 4 章 操作篇
4-22. 外部输出功能的使用（选项）
608
④ (未能自动取得时)选择送料器类型。
(能够自动取得时)送料器类型自动取得，
标记移动到元件名，可以进行输入。
⑤ 扫描元件名条形码。
标记移动到元件序列 No，可以进行输入。
⑥ 扫描元件序列 No 条形码。
标记移动到送料器序列 No，可以进行输入。
(但机器设置中“跳过送料器序列通知”为 ON 时则跳过。)
⑦ (未能自动取得时)扫描送料器序列 No 条形码。
(能够自动取得时)送料器序列 No 自动取得，[确定] 按钮生效， 标记移动到供给位置。
⑧ (要中止安装时)触摸[取消]按钮。
⑨ 进行以下某个操作后即视作确定，将进行安装。
・ 在[确定]按钮有效的状态下读取送料器位置条形码(往④)
・ 当[确定]按钮被触摸时( 标记移动到供给位置，往③)
・ 当[关闭]按钮被触摸时(关闭[设备登录]对话框)
