第 5 章 维护篇 5- 2. 保养检查 14 8-3. 用 2 个 M2 的 CP 螺栓 (a) 将机械阀固 定。 进行安装时， 2 个 M2 的 C P 螺栓 (a) 请 按照紧固扭矩 0 .1N ･ m 。 对于白色树脂螺 丝，请使用 0.05 N·m 的扭矩进行安装 。 9. 吸嘴夹具部的清洁及注 油 用棉棒擦拭夹具 内部 (H) 部 ，如脏污严重 可蘸上涡轮机油 擦拭。 10. 吸嘴轴部的清洁 用手抓出吸嘴轴 ，用布等干拭 表…
第
5
章
维护篇
5-2. 保养检查
13
5

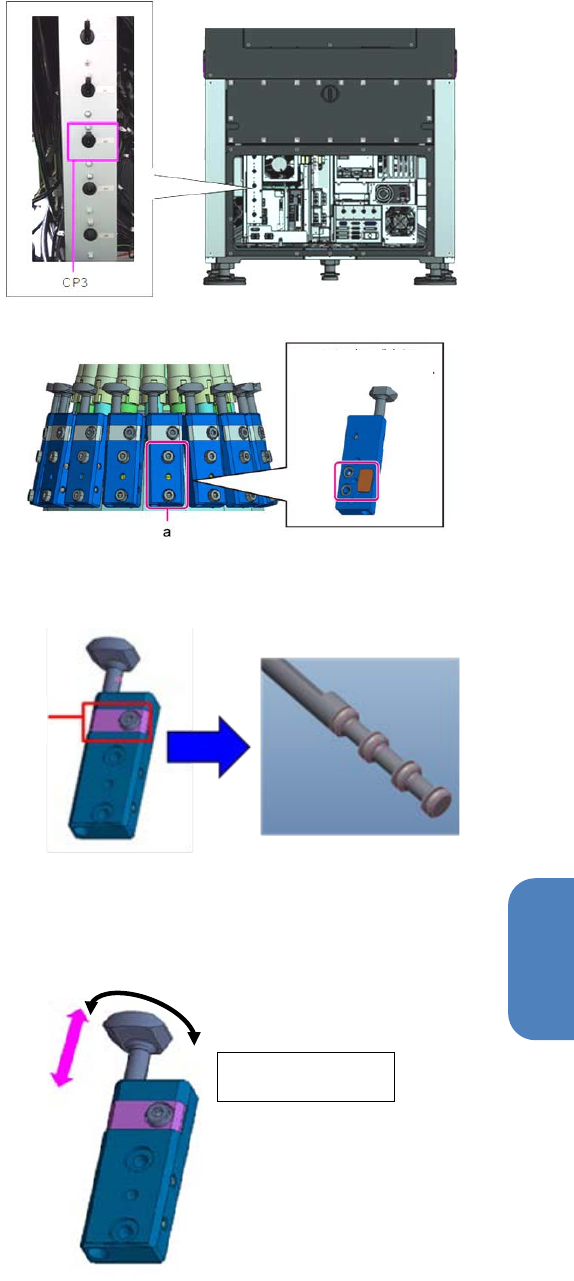

7. 机械阀过滤器的更换
7-1. 卸下本机后侧下部的护罩，将真空泵的
断路器 (CP3) 置于 OFF 。
7-2. 松开 M2 规格的 CP 螺栓 (a) 2 个，卸
下机械阀，更换过滤器。
进行安装时，2 个 M2 的 CP 螺栓(a)请按照
紧固扭矩 0.1N･m 。
对于白色树脂螺丝，请使用 0.05 N·m 的
扭矩进行安装。
8. 给机械阀滑阀部 O 形环涂敷润滑脂
8-1. 拆下机械阀的 (G) 螺栓，取下滑阀。
给 O 形环薄薄地涂敷 MV-200G。
8-2. 使滑阀复原，用手指上下移动，检查是
否能没有阻碍地平稳动作。
（注意）不要将轴框往旋转方向勉强过分
用力转动。 大概轻轻地旋转 5 度，在这个
范围可以轻轻地转动。
G
机械阀背侧
O 形环和过滤器
×
不要过分转动
。
第
5
章
维护篇
5-2. 保养检查
14
8-3. 用 2 个 M2 的 CP 螺栓(a)将机械阀固
定。
进行安装时，2 个 M2 的 CP 螺栓(a)请
按照紧固扭矩 0.1N･m 。
对于白色树脂螺丝，请使用 0.05 N·m
的扭矩进行安装。
9. 吸嘴夹具部的清洁及注油
用棉棒擦拭夹具内部 (H) 部，如脏污严重
可蘸上涡轮机油擦拭。
10. 吸嘴轴部的清洁
用手抓出吸嘴轴，用布等干拭表面。
如果脏了，请轻轻擦拭汽轮机油并擦干
净。
(H)
第
5
章
维护篇
5-2. 保养检查
15
5
11. 反射镜部及保护玻璃的保洁
＜RX-7/P16＞
＜RX-7R/P16S＞
要点 本装置的反射镜部分在结构上难以靠视觉辨认来自外部的状况。故而要进行本作业时，
每次要在对摄像机图像进行保洁时予以确认后再进行。
对 RX-7R/P16S 贴片头，清洁保护玻璃与上述镜面部。
11-1. 保洁作业前准备
请按 。
保护玻璃
镜面部
