第 5 章 维护篇 5- 2. 保养检查 15 5 11. 反射镜部及保护 玻璃 的保洁 ＜ RX-7/P16 ＞ ＜ RX-7R/P16S ＞ 要点 本装置的反射镜 部分在结构上 难以靠视觉辨 认来自外部 的状况。故而要 进行本作业时 ， 每次要在对摄像 机图像进行保 洁时予以确认 后再进行。 对 RX-7R/P16S 贴片头 ，清洁保护玻 璃与上述镜面 部。 11-1. 保洁作业前准备 请按 。 保护玻璃 镜面部
第
5
章
维护篇
5-2. 保养检查
14
8-3. 用 2 个 M2 的 CP 螺栓(a)将机械阀固
定。
进行安装时，2 个 M2 的 CP 螺栓(a)请
按照紧固扭矩 0.1N･m 。
对于白色树脂螺丝，请使用 0.05 N·m
的扭矩进行安装。

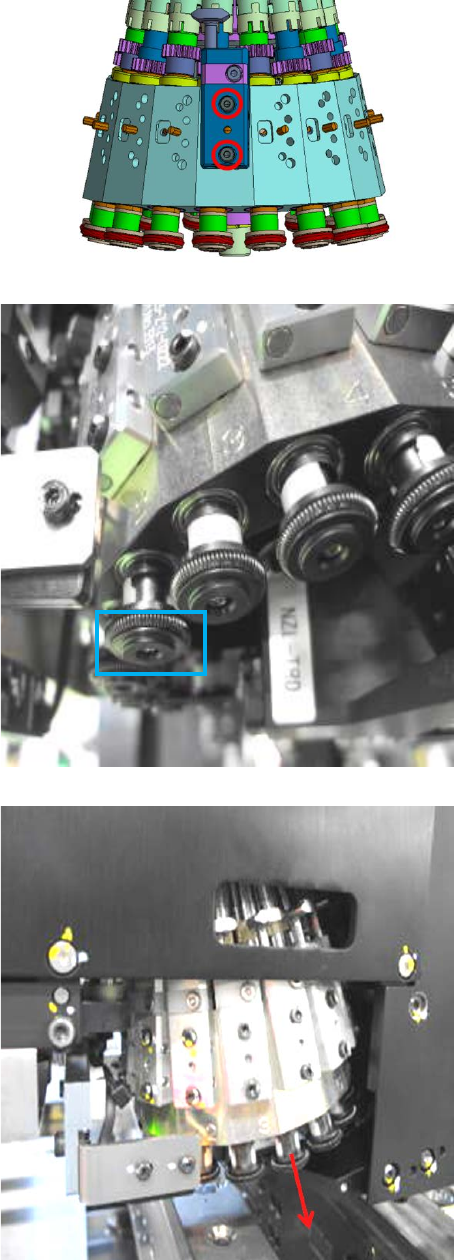

9. 吸嘴夹具部的清洁及注油
用棉棒擦拭夹具内部 (H) 部，如脏污严重
可蘸上涡轮机油擦拭。
10. 吸嘴轴部的清洁
用手抓出吸嘴轴，用布等干拭表面。
如果脏了，请轻轻擦拭汽轮机油并擦干
净。
(H)
第
5
章
维护篇
5-2. 保养检查
15
5

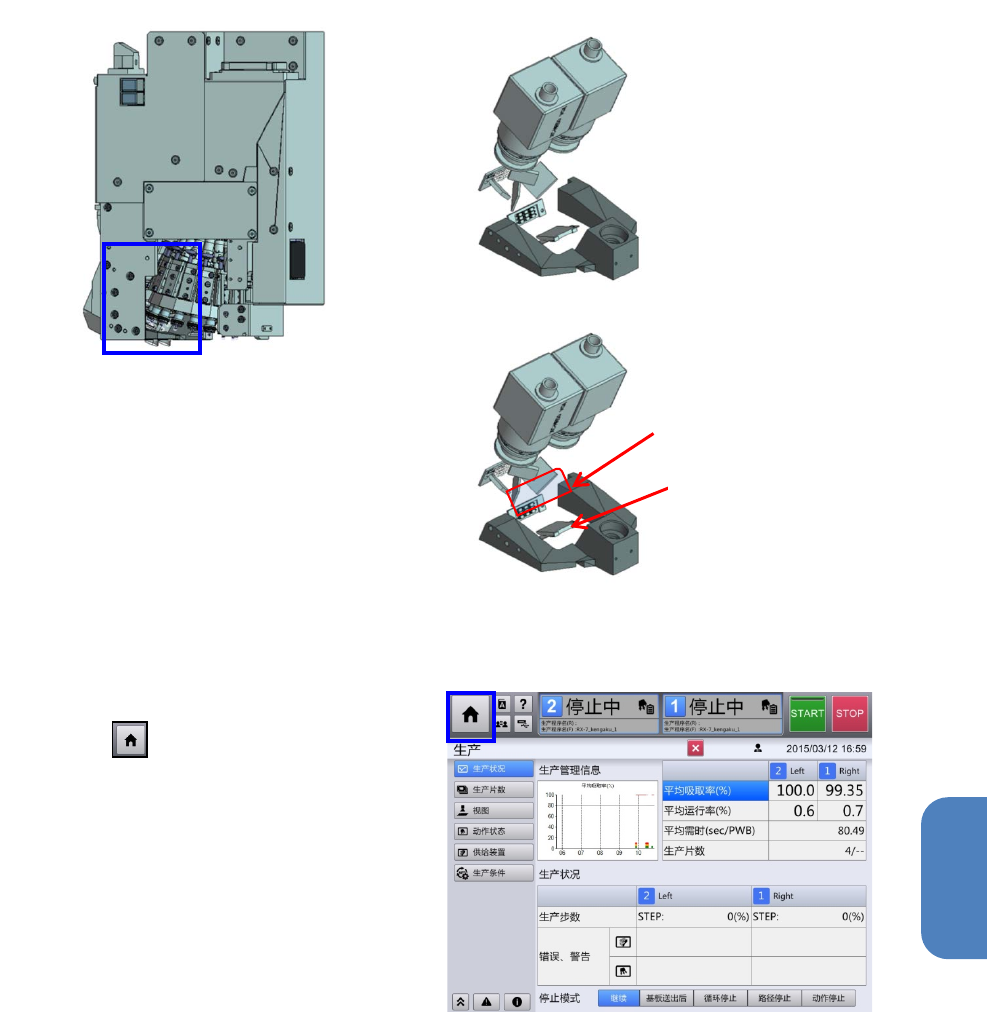

11. 反射镜部及保护玻璃的保洁
＜RX-7/P16＞
＜RX-7R/P16S＞
要点 本装置的反射镜部分在结构上难以靠视觉辨认来自外部的状况。故而要进行本作业时，
每次要在对摄像机图像进行保洁时予以确认后再进行。
对 RX-7R/P16S 贴片头，清洁保护玻璃与上述镜面部。
11-1. 保洁作业前准备
请按 。
保护玻璃
镜面部
第
5
章
维护篇
5-2. 保养检查
16

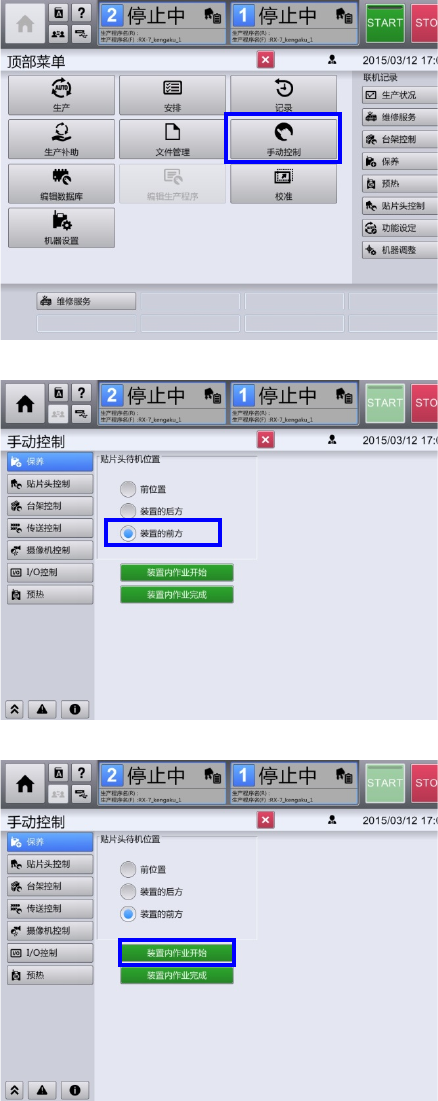

11-2. 请按“手动控制”。
11-3. 请选择“保养”菜单内的
“装置的前方”。
11-4. 请按“装置内作业开始”。
台车上升，贴片头向身前移动。
