第 5 章 维护篇 5- 2. 保养检查 19 5 11-10. 清洁摄像机镜头。 要点 清洁反射 镜后，检查元 件摄像机图像 ，检查有无脏 污或垃圾等。 ※ 对于 RX-7R 的 P16S 贴片头， 当元件摄像 机、吸取检查摄 像机上有沾污 时，请清洁保 护玻璃。 保护玻璃
第
5
章
维护篇
5-2. 保养检查
18
11-7. 反射镜配置图及反射路线
吸取检查摄像机
元件摄像机
11-8. 将棉花棒加工成容易擦洗的形状。
11-9. 清洁反射镜。
第
5
章
维护篇
5-2. 保养检查
19
5

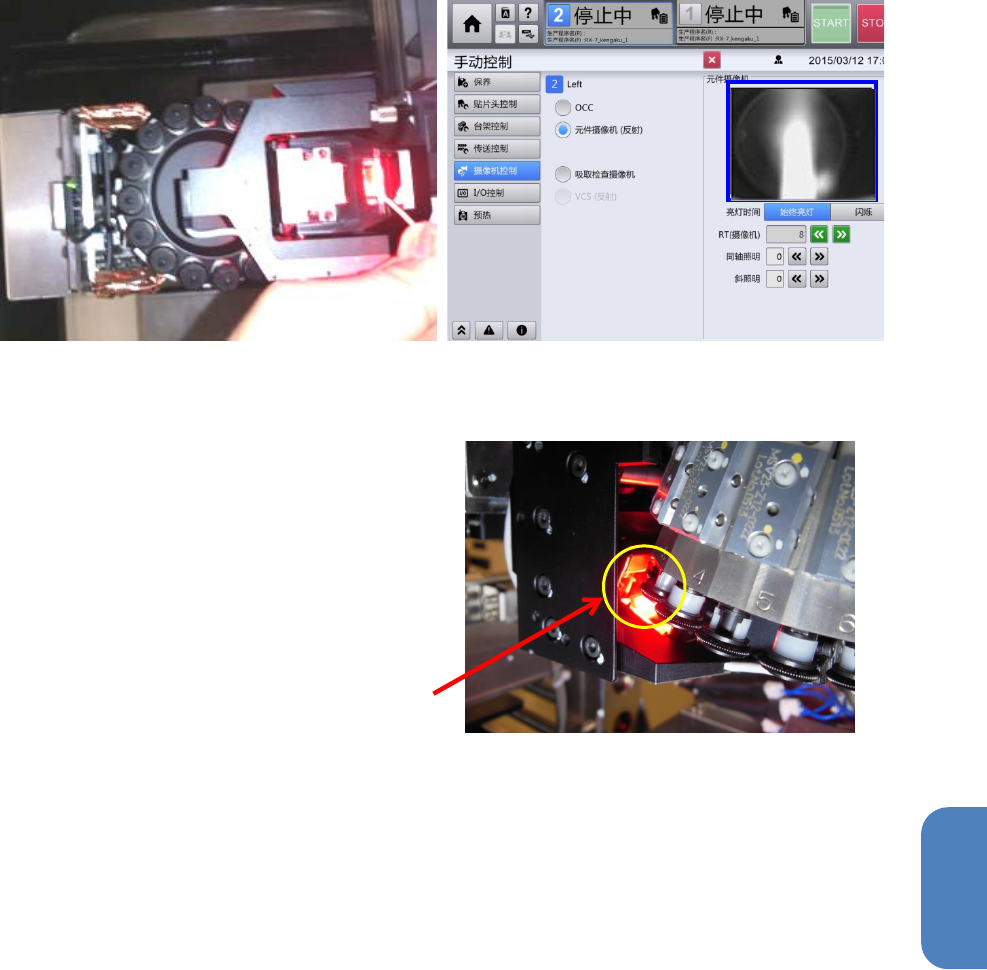

11-10. 清洁摄像机镜头。
要点 清洁反射镜后，检查元件摄像机图像，检查有无脏污或垃圾等。
※ 对于 RX-7R 的 P16S 贴片头，当元件摄像
机、吸取检查摄像机上有沾污时，请清洁保
护玻璃。
保护玻璃
第
5
章
维护篇
5-2. 保养检查
20
贴片头装置 (P8 贴片头)

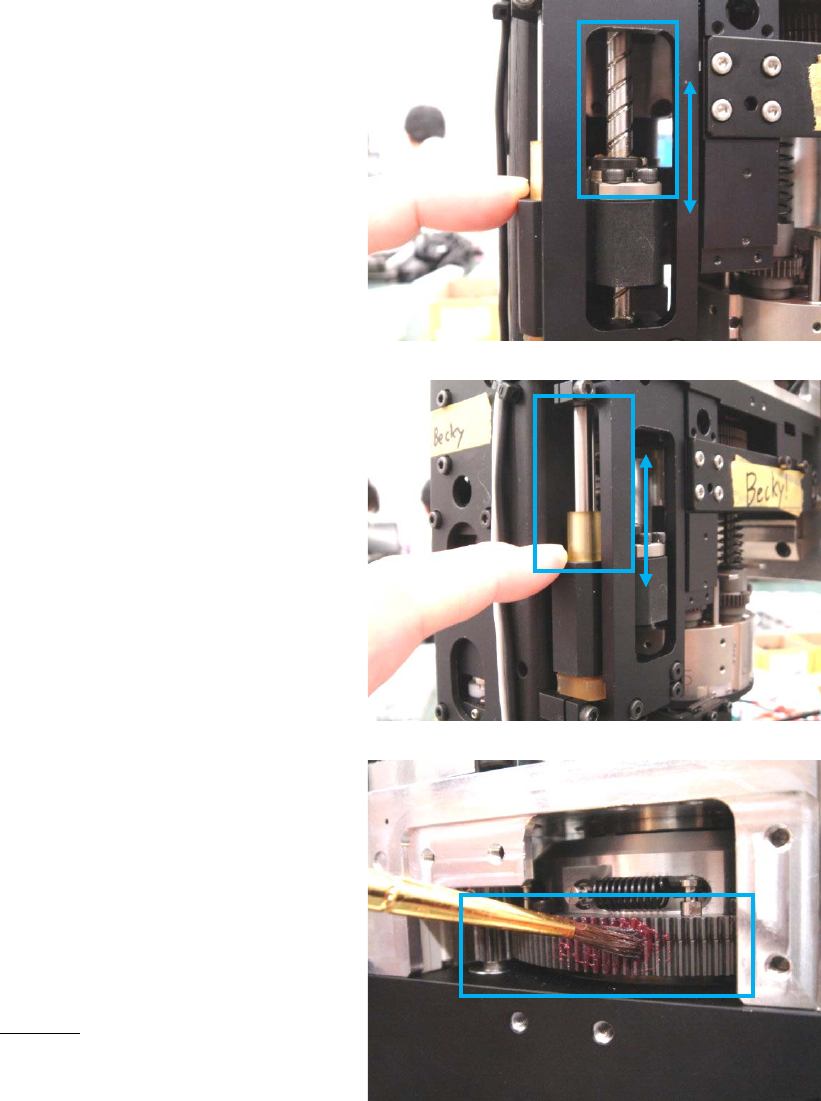

1. H 轴滚珠丝杠的清洁及注油
用回丝等擦除旧的润滑脂，一面滑动滚珠
丝杠一面用毛刷向 (A) 部薄薄地均匀地涂
敷 AFF 润滑脂。
2. H 轴导轴部的清洁及注油
用回丝等擦除旧的润滑脂，一面滑动导轴
一面用毛刷向 (B) 部薄薄地均匀地涂敷
AFF 润滑脂。
3. RT 轴齿轮部的清洁及注油
用回丝等擦除旧的润滑脂，旋转齿轮，用
毛刷等向 (C) 部薄薄地均匀地涂敷
Mobilith SHC 润滑脂。
要使 RT 齿轮露出必须卸下保护罩。
安装护罩时的紧固扭矩
0.6Ｎ・
m
(A)
(B)
(C)
