第
5
章
维护篇
5-2. 保养检查
20
贴片头装置 (P8 贴片头)
1. H 轴滚珠丝杠的清洁及注油
用回丝等擦除旧的润滑脂，一面滑动滚珠
丝杠一面用毛刷向 (A) 部薄薄地均匀地涂
敷 AFF 润滑脂。
2. H 轴导轴部的清洁及注油
用回丝等擦除旧的润滑脂，一面滑动导轴
一面用毛刷向 (B) 部薄薄地均匀地涂敷
AFF 润滑脂。
3. RT 轴齿轮部的清洁及注油
用回丝等擦除旧的润滑脂，旋转齿轮，用
毛刷等向 (C) 部薄薄地均匀地涂敷
Mobilith SHC 润滑脂。
要使 RT 齿轮露出必须卸下保护罩。
安装护罩时的紧固扭矩
0.6Ｎ・
m
(A)
(B)
(C)
第
5
章
维护篇
5-2. 保养检查
21
5

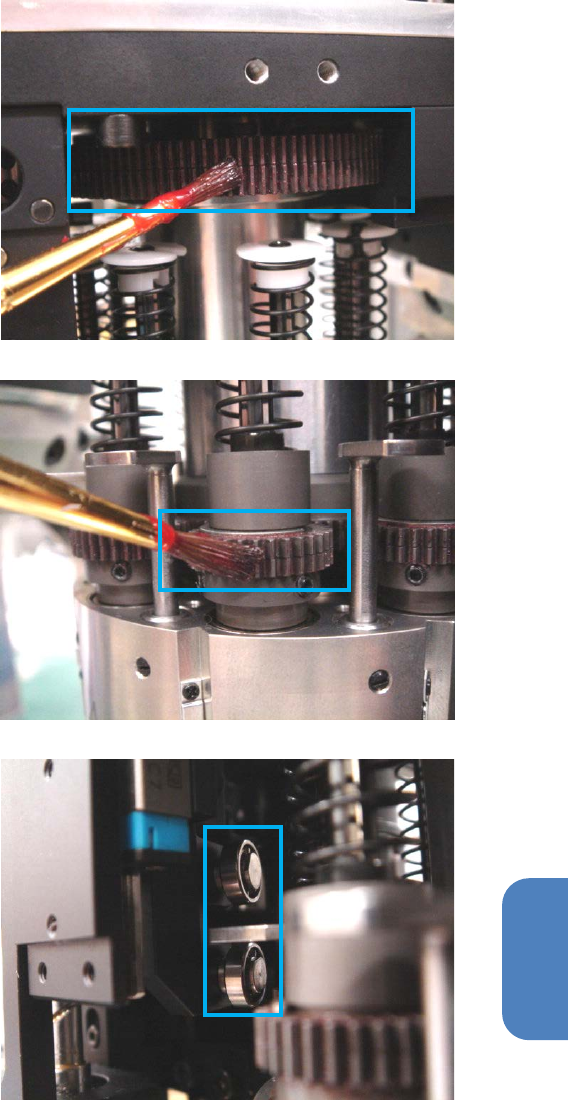

4. RN 轴齿轮部的清洁及注油
用回丝等擦除旧的润滑脂，旋转齿轮，用
毛刷等向 (D) 部薄薄地均匀地涂敷
Mobilith SHC 润滑脂。
5. 吸嘴齿轮部的清洁及注油
用回丝等擦除旧的润滑脂，旋转齿轮，用
毛刷等向 (E) 部薄薄地均匀地涂敷
Mobilith SHC 润滑脂。
6. 阀切换滚柱部的清洁
用棉棒擦除旧的润滑脂。
请不要使用乙醇，因为润滑脂会因此流
掉。
(D)
(E)
第
5
章
维护篇
5-2. 保养检查
22

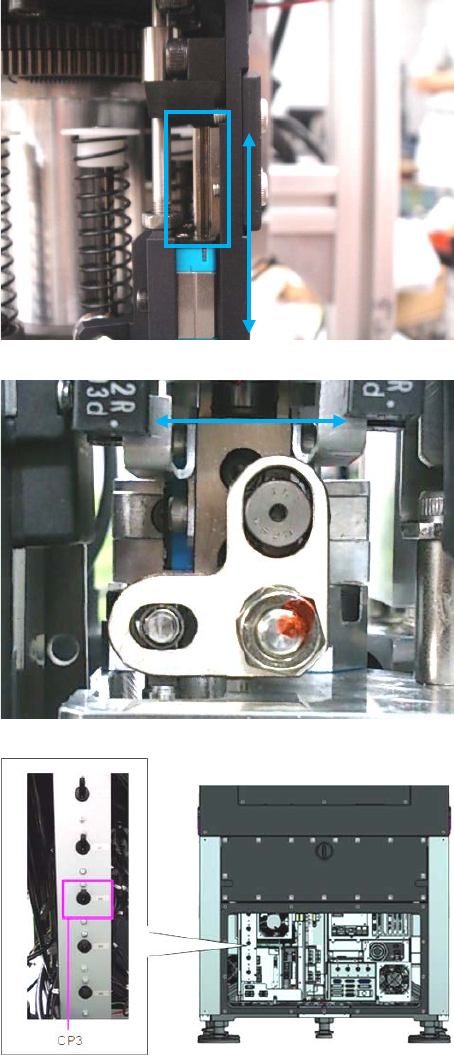

7. 阀切换导轨部的清洁及注油
7-1. 使用回丝等擦除旧的润滑脂，一面上下
移动直线导轨一面用毛刷等向 (G) 部薄
薄地均匀地涂敷 AFF 润滑脂。
7-2. 使用回丝等擦除旧的润滑脂，一面上下
移动直线导轨一面用毛刷等向 (H) 部薄
薄地均匀地涂敷 AFF 润滑脂。
8. 机械阀周围的维护准备
为了防止机械阀吸入垃圾、灰尘等，请卸
下本机后侧下部的护罩，将真空泵的断路
器 (CP3) 置于 OFF 。
(G)
(H)
