第 5 章 维护篇 5- 2. 保养检查 23 5 9. 机械阀过滤器的检查及 更换 （块型） 9-1. 松开 2 个 M1.4 精密机器用 盆头小螺 丝。 （块型） 9-2. 卸下护圈过滤器 ，更换过滤器 。 安装护圈过滤器 时的紧固扭矩 0.04N ・ m （薄片型） 9-3. 松开 2 个 M1.4 的低头精密小 螺丝 ，卸 下 滑阀导管。 （薄片型） 9-4. 卸下 1 个 M2.5x4 螺丝和垫 圈，用棒由 下向上推起，将 机…
第
5
章
维护篇
5-2. 保养检查
22
7. 阀切换导轨部的清洁及注油
7-1. 使用回丝等擦除旧的润滑脂，一面上下
移动直线导轨一面用毛刷等向 (G) 部薄
薄地均匀地涂敷 AFF 润滑脂。
7-2. 使用回丝等擦除旧的润滑脂，一面上下
移动直线导轨一面用毛刷等向 (H) 部薄
薄地均匀地涂敷 AFF 润滑脂。
8. 机械阀周围的维护准备
为了防止机械阀吸入垃圾、灰尘等，请卸
下本机后侧下部的护罩，将真空泵的断路
器 (CP3) 置于 OFF 。
(G)
(H)
第
5
章
维护篇
5-2. 保养检查
23
5

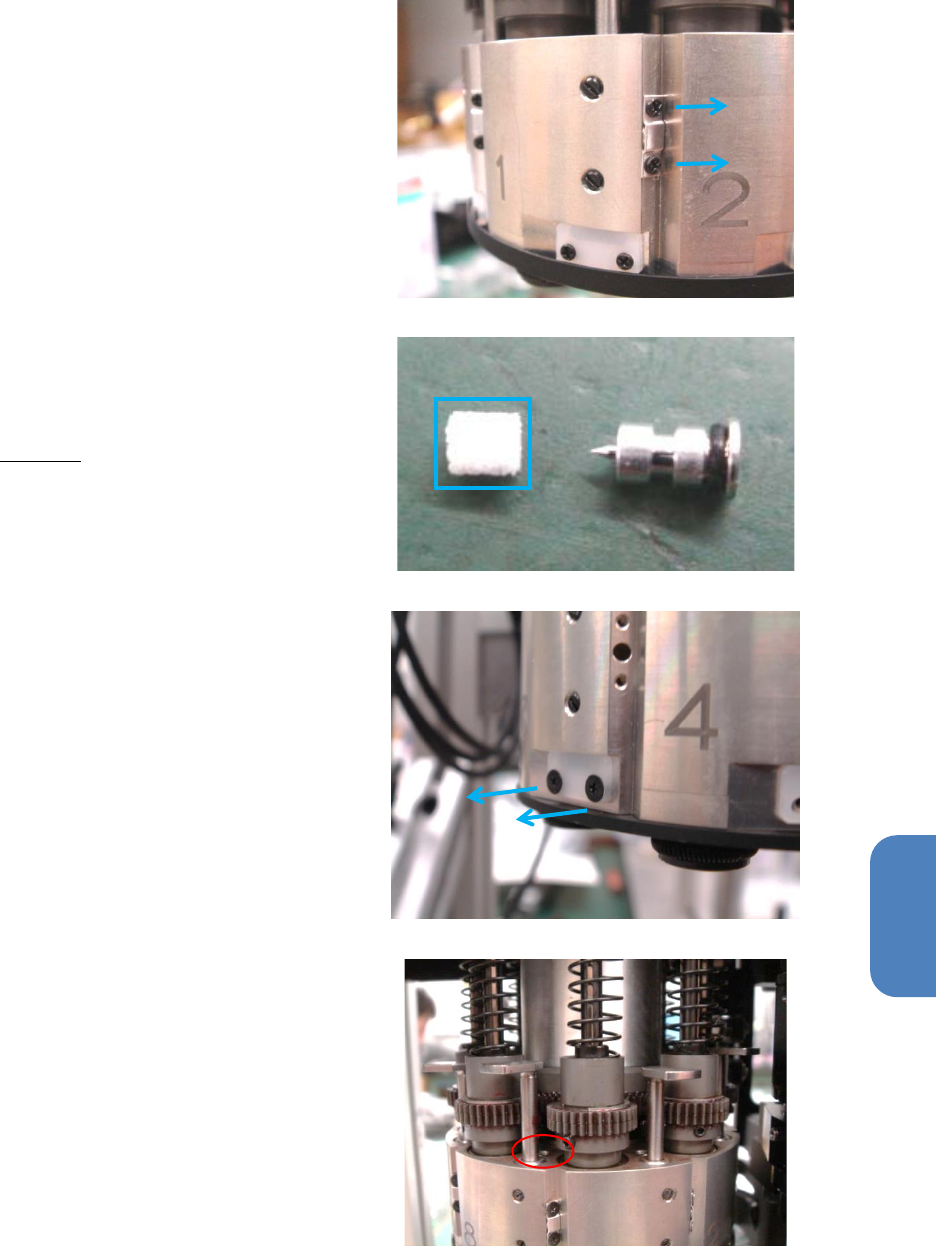

9. 机械阀过滤器的检查及更换
（块型）
9-1. 松开 2 个 M1.4 精密机器用盆头小螺
丝。
（块型）
9-2. 卸下护圈过滤器，更换过滤器。
安装护圈过滤器时的紧固扭矩
0.04N・
m
（薄片型）
9-3. 松开 2 个 M1.4 的低头精密小螺丝，卸下
滑阀导管。
（薄片型）
9-4. 卸下 1 个 M2.5x4 螺丝和垫圈，用棒由
下向上推起，将机械阀从上部卸下。
第
5
章
维护篇
5-2. 保养检查
24
（薄片型）
9-5. 更换过滤器。
此时，在不堵塞孔的位置用双面胶固定
过滤器。并且在更换过滤器之前，应对
机械阀粘贴过滤器的部位进行脱脂。
不要对 O 形环脱脂。如果脱脂，应薄薄
地涂敷黑田 MV-30G。
过滤器
（薄片型）
9-6. 按与卸下步骤相反的顺序安装好。
10. 机械阀滑阀清洁 1
10-1. 松开 2 个Ｍ1.4 低头精密小螺丝，卸下
滑阀导管，将滑阀朝上方抜出。
10-2. 给滑阀的 O 形环薄薄地涂敷黑田 MV-
200G 润滑脂。
