第 5 章 维护篇 5- 2. 保养检查 43 5 P16 及 P16S 贴片头 Rev .G 的电池更换 1. 在手动 控制＞ 贴片头 控制的画 面上按 [ 电 池交换 ] 。 2. 会显示电池交换 画面，按 [ 开 始交换 ] 。 在交换模式 [ 正常 ] 的情况 下，贴片头 部移 动到前面。 在交换模式 [ 安全 ] 的情况 下，贴片头部不 动。 您需要 手动移动 轴。 3. 拆下 2 个螺丝，取下贴 片头侧面的护 罩。
第
5
章
维护篇
5-2. 保养检查
42

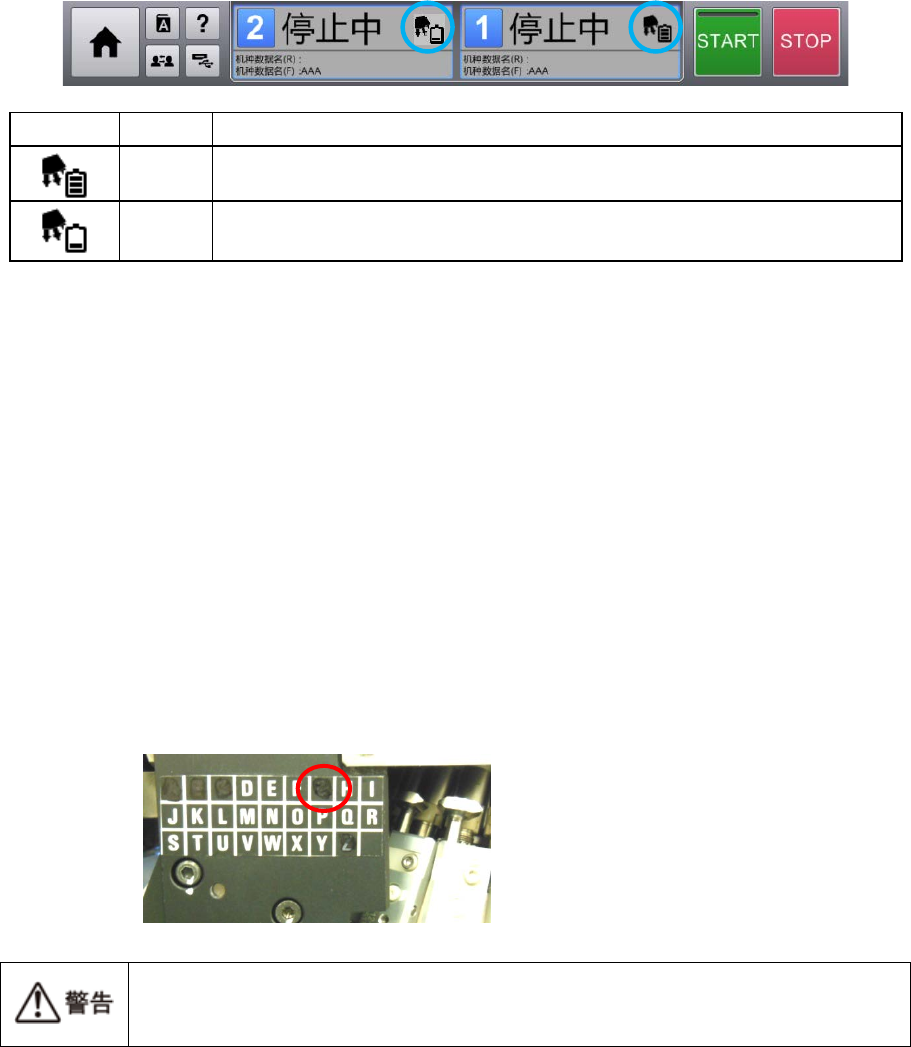

关于电池更换
＜关于电池更换的大致标准＞
当电池量降到规定值以下时，机器操作画面上将显示警告。
出现警告后 3 天以内请进行更换。
如果无法更换，请在电池更换完成之前不要关闭设备。
图标 状态 说明
正常 单元内各电池的电源状态正常。
老化 单元内的某个电池老化、电源容量下降。请进行更换电池的准备，实施更换
操作。
更换大致标准 (参考值)
Z 轴
4 years
贴片头部
A=电源 ON 时间 / 电源 OFF 时间
A=30%・・・约 1.7 年
A=80%・・・约 4.0 年
＜贴片头部电池更换＞
P16 及 P16S 贴片头 Rev.G、P8 贴片头请按照以下操作顺序进行电池更换。
其他修订版贴片头的电池更换请向代理店或服务窗口询问。
P16 及 P16S 贴片头修订版的确认方法
如“G”被涂没就是 Rev.G。
为了不擦除贴片头各轴的原点位置，进行在打开设备时电池更换。由于电池周围的基板
通电至 5V DC 或更低，因此即使触摸终端等也不会导致触电。但是，如果工具接触到
基板，可能会发生短路并可能导致故障。需要仔细电池更换。
-
第
5
章
维护篇
5-2. 保养检查
43
5

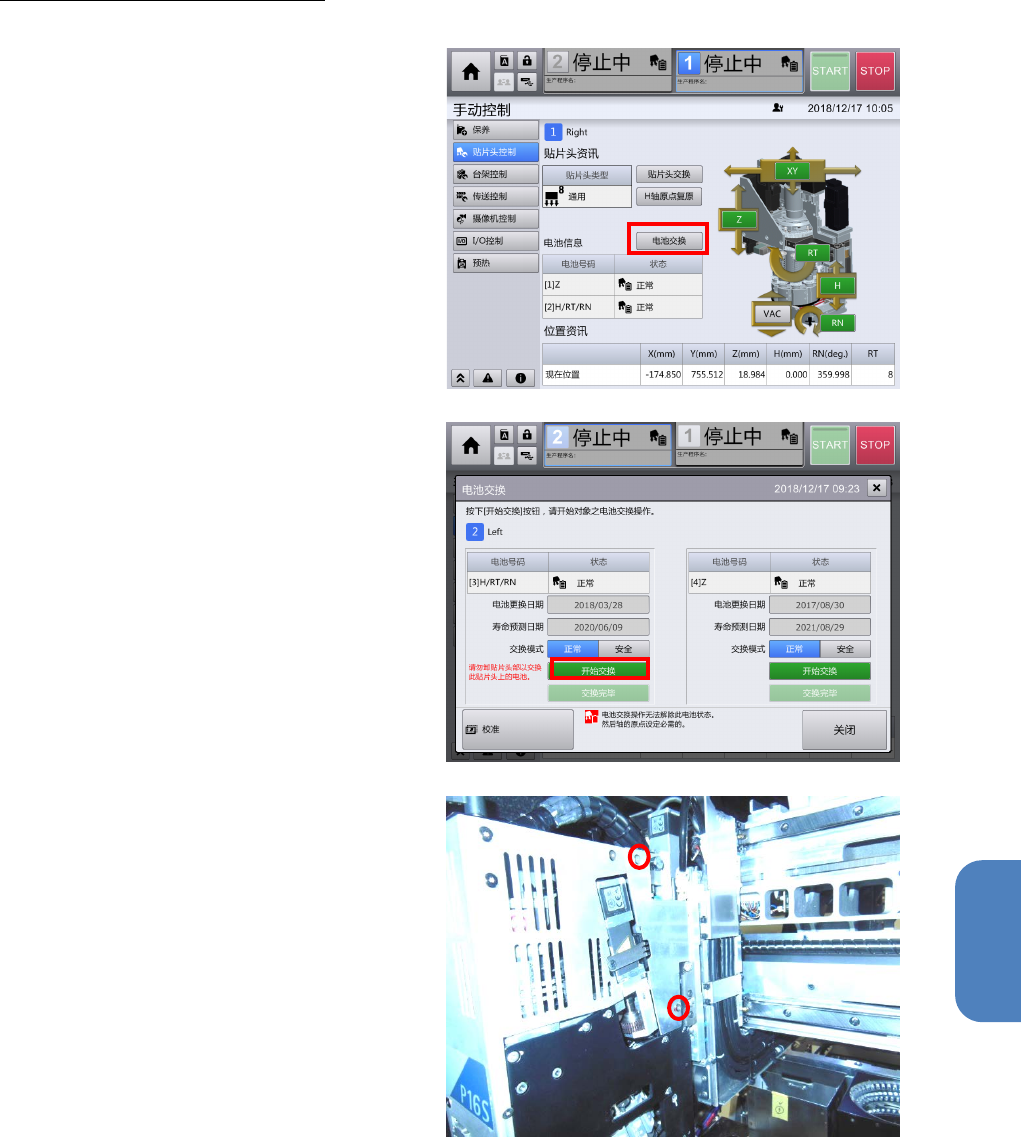

P16 及 P16S 贴片头 Rev.G 的电池更换
1. 在手动控制＞贴片头控制的画面上按[电
池交换]。
2. 会显示电池交换画面，按[开始交换]。
在交换模式[正常]的情况下，贴片头部移
动到前面。 在交换模式[安全]的情况
下，贴片头部不动。 您需要手动移动
轴。
3. 拆下 2 个螺丝，取下贴片头侧面的护罩。
第
5
章
维护篇
5-2. 保养检查
44

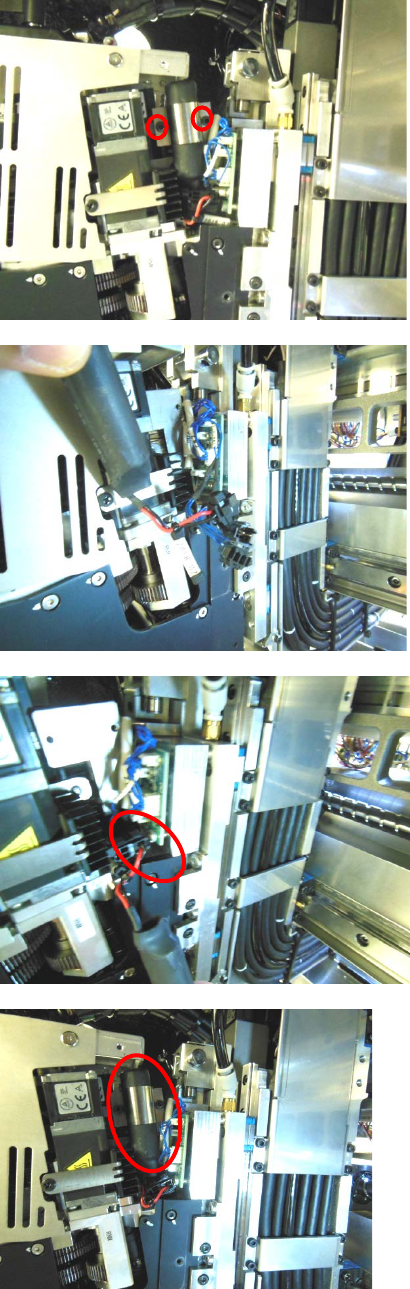

4. 护罩卸下后，拆下用来固定电池的板金。
2 个螺丝
5. 拆下固定 2 个连接器的捆束带，更换电
池。
6. 用捆束带(80mm)固定 2 个连接器。将连接
器插回右图所示的空隙，装好第 4 步中拆
下的板金，将电池固定。
电池的更换完成后，安装拆下的护罩。
将盖螺钉拧紧至目标扭矩 0.6 N・m。
