第 5 章 维护篇 5- 2. 保养检查 50 7. 电池的更换完成 后，按画面上 的 [ 交换 完 毕 ] 。 8. 按 [ 交换到新电 池 ] ，使装置复 位。 9. 变为电池交换画 面后，确认“ 电池更换日 期”，按 [ 关闭 ] 结束。
第
5
章
维护篇
5-2. 保养检查
49
5

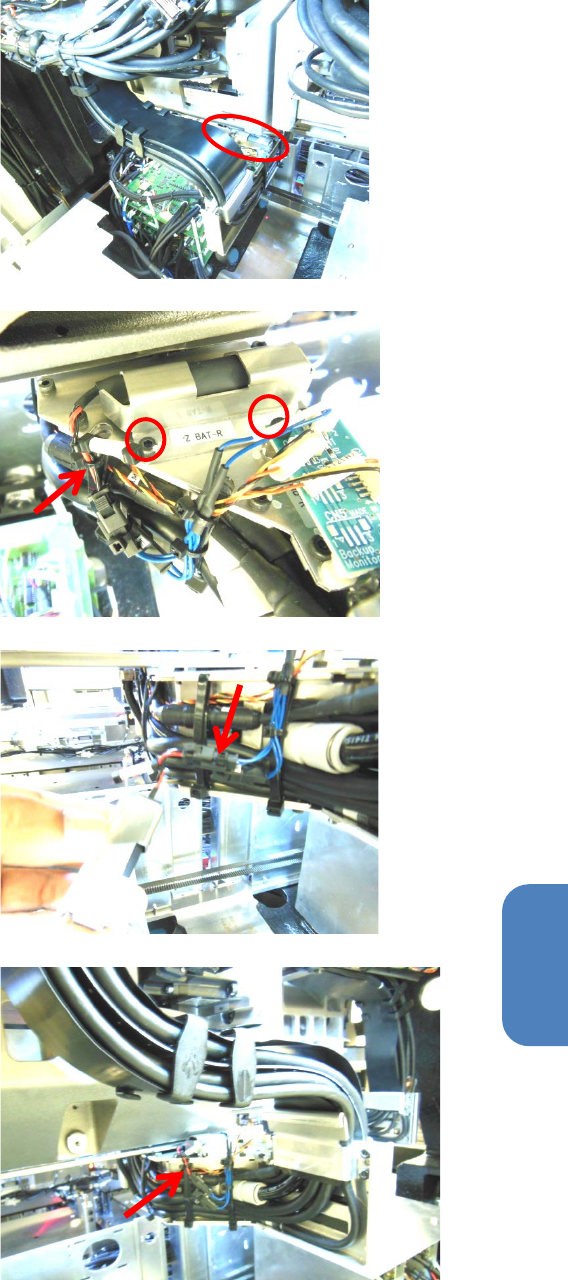

3. 卸下背面护罩，X 轴的背侧装有电池。
照片是 UNIT1 的情况。 对于 UNIT 2，它与
UNIT 1 对称，但工作类似。
4. 松开左侧的螺丝，拆下右侧的螺丝。
切断箭头前方的捆束带并拆下。
5. 切断箭头前方的捆束带并拆下，将连接器
前方的电池更换为新品。
更换后，用捆束带固定 2 个连接器。
6. 将电池装到原来的位置，用 2 个螺丝固
定。以捆束带固定在箭头的位置上。
第
5
章
维护篇
5-2. 保养检查
50

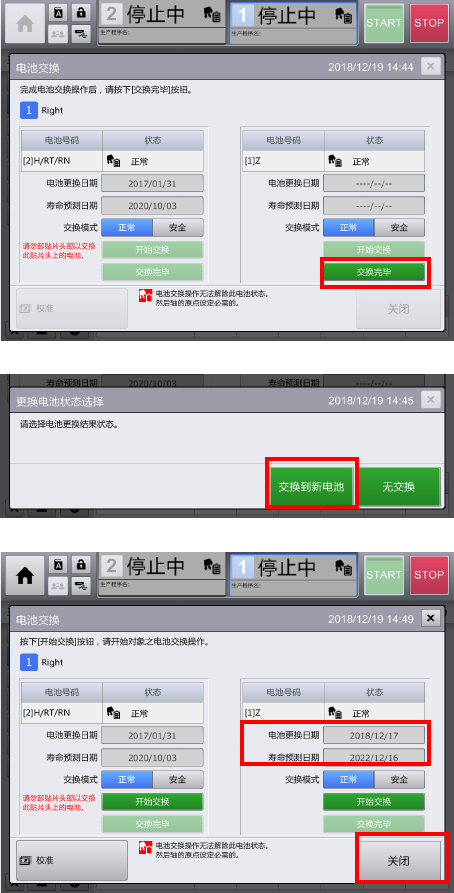

7. 电池的更换完成后，按画面上的[交换完
毕]。
8. 按[交换到新电池]，使装置复位。
9. 变为电池交换画面后，确认“电池更换日
期”，按[关闭]结束。
第
5
章
维护篇
5-2. 保养检查
51
5
ETF 用台架部 切带器单元(EF)的清扫
＜注意事项＞
・ 操作切带器单元时，请注意带上手套以免受伤。
・ 台车已安装到贴片机，需要解除该安装时，必须通过画面操作使台车下降。
使用阀开关手动下降时，切带器处于打开状态，非常危险。
・ 如果拆下的切带器单元的刀刃是打开状态，则请在该状态下进行重新安装，操作贴片机，使台车
上下运动。

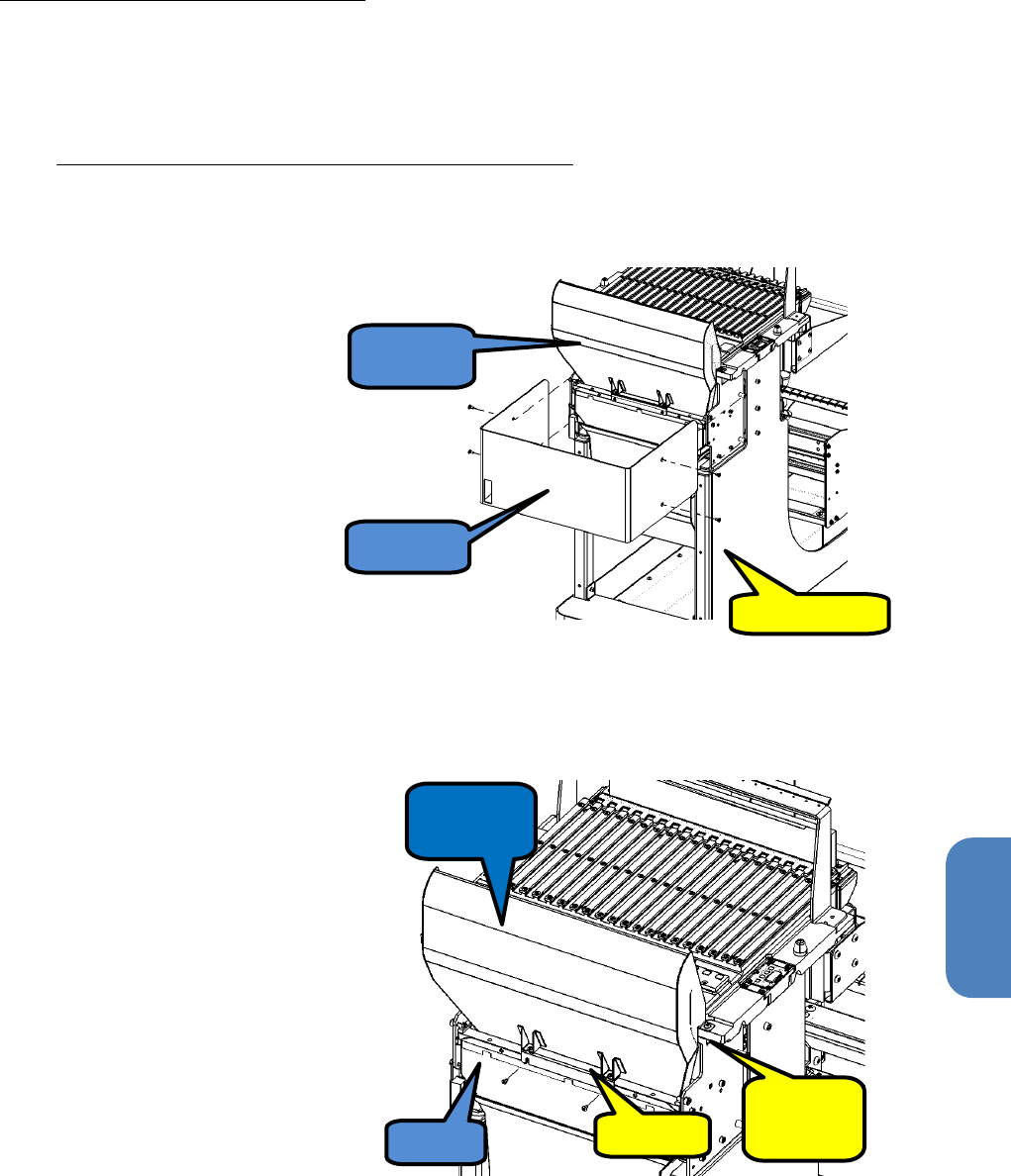

1. 按照右图，从侧面拆下固定的
埋头螺丝,拆下前侧护罩。
2. 拆下切带器与滑带槽（Chute）
结合的上面的螺丝，拆下滑带槽。
拧松正面的螺丝，卸下滑带槽。
滑带槽
前侧护罩
4 个埋头螺丝
滑带槽
切带器
2 个螺丝
2 个螺丝
(两侧)
