第 5 章 维护篇 5- 2. 保养检查 54 7. 安装切带器单元时，请 按照相反的步 骤进行安装。 ⅰ：步骤③拆下 的螺丝，请勿 遗忘安装。 ⅱ：装回切带器 单元时，请注 意不要使从下 部伸出的薄 金属片搭在废弃 导管上。 ⅲ：请勿忘记安 装气管、线缆 连接器。 8. 请用螺丝固定滑带槽上 部。 滑带槽 螺丝
第
5
章
维护篇
5-2. 保养检查
53
5
6. 检查有无异物。
如果切带器刀刃上有异物(芯片、编带屑)，请去除。
去除异物时，将其从刀刃旁边的间隙排出。
去除异物时，必须使用刷子等，请勿用手直接去除。
切带器刀刃
间隙
间隙
去除异物
去除异物
第
5
章
维护篇
5-2. 保养检查
54
7. 安装切带器单元时，请按照相反的步骤进行安装。
ⅰ：步骤③拆下的螺丝，请勿遗忘安装。
ⅱ：装回切带器单元时，请注意不要使从下部伸出的薄金属片搭在废弃导管上。
ⅲ：请勿忘记安装气管、线缆连接器。
8. 请用螺丝固定滑带槽上部。
滑带槽
螺丝
第
5
章
维护篇
5-2. 保养检查
55
5
9. 在用上部的螺丝临时固定滑带槽单元的状态下(步骤⑦)，先安装滑带槽下部。在将滑带槽下部按压
在切带器单元的状态下，安装支架。

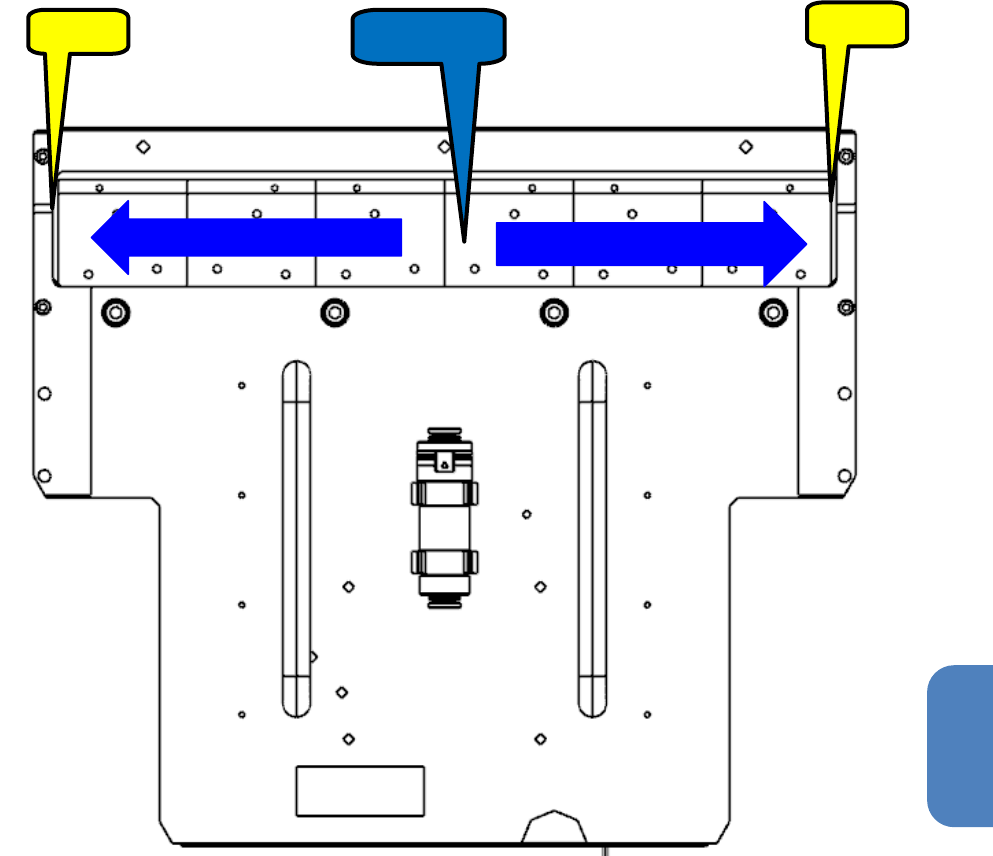

向箭头方向按住固定，使滑
带槽单元与切带器部接触。
按住。
滑带槽
螺丝
切带器
支架
螺丝
按住支架
按住滑带槽
