第 5 章 维护篇 5- 2. 保养检查 58 2. 拆下真空泵 1. 拔下总气管。 ＜ RX-7 ＞ 气管连接在拆下 的护盖的 左侧。 拧松固定支架的 2 处 螺丝。 ＜ RX-7R ＞ 拆下装置背面的 护罩 （螺 丝 6 处）， 请拔下总气管。
第
5
章
维护篇
5-2. 保养检查
57
5
关于真空泵维护
真空压力降低有时是真空泵消耗品的磨损所致。
必要的部件
磨损部件的更换方法
【作业步骤】
请拆下左侧面的护盖再进行作业。
如果左侧面的护盖拆不下来，请将机器正面的护盖拆下，再进行作业。
1．拆下机器正面的护盖
1. 将台车拉出，关闭机器的电源。
请将总断路器也关断。

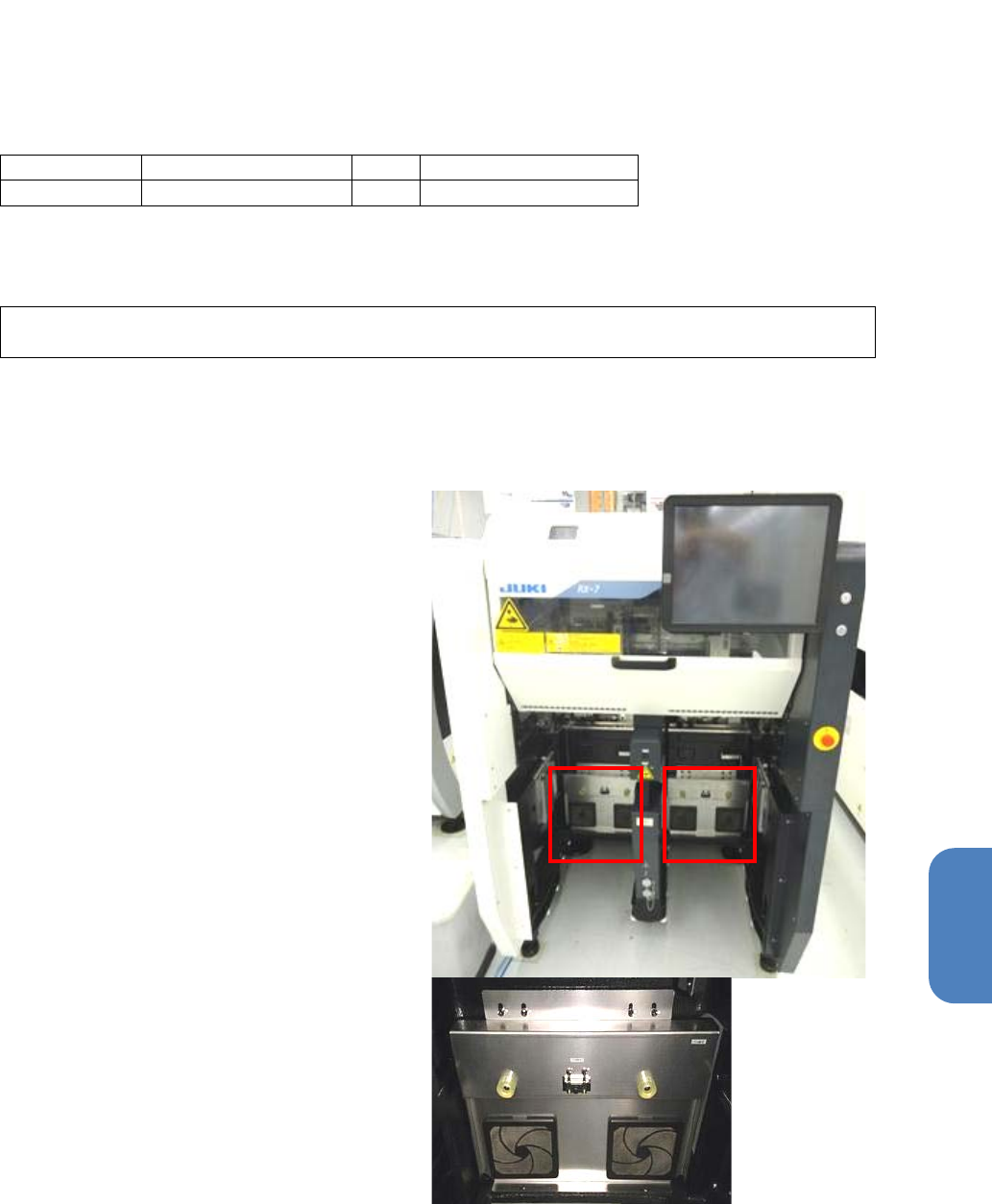

2. 拧下 6 处的螺丝，拆下左右护盖。
品号 品名 数量 备注
40138045 真空泵维护套件 1 大致更换周期: 1 年
第
5
章
维护篇
5-2. 保养检查
58
2. 拆下真空泵

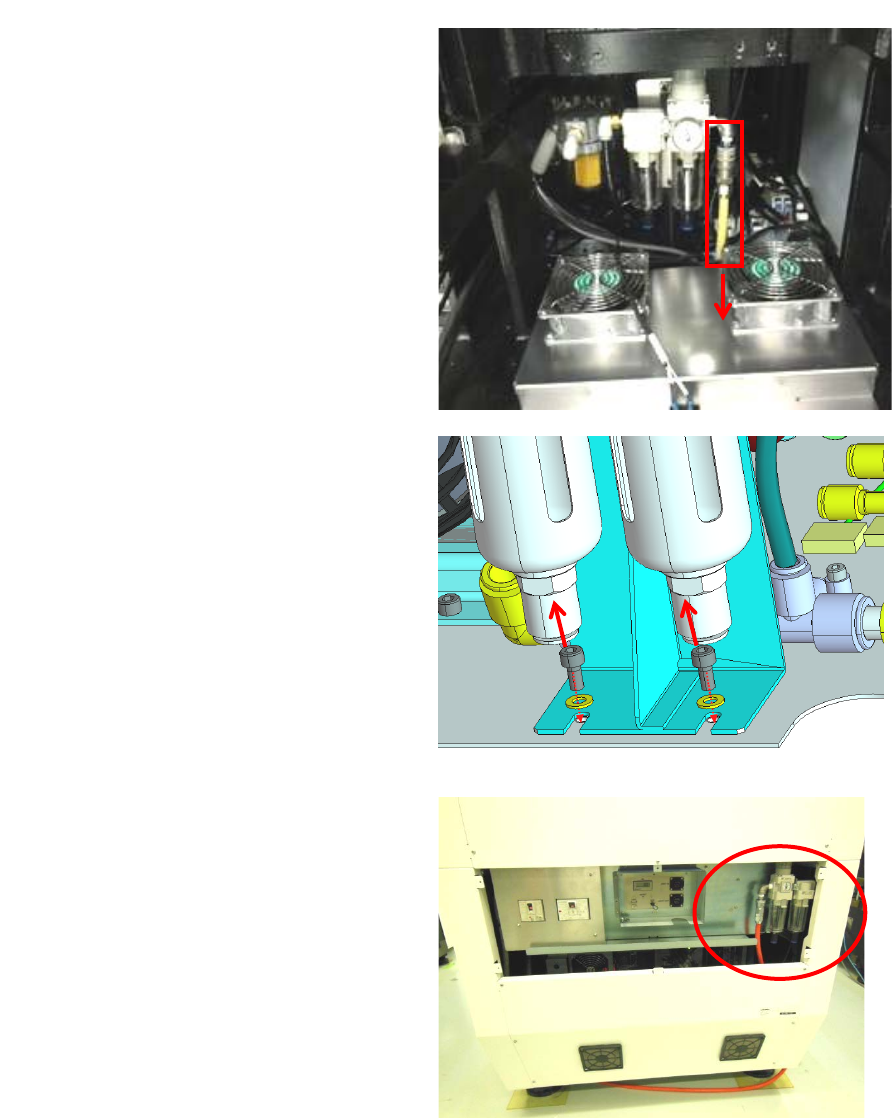

1. 拔下总气管。
＜RX-7＞
气管连接在拆下的护盖的左侧。
拧松固定支架的 2 处螺丝。
＜RX-7R＞
拆下装置背面的护罩（螺丝 6 处），
请拔下总气管。
第
5
章
维护篇
5-2. 保养检查
59
5
3. 拆下连接器等
＜RX-7＞
将固定真空泵电源线的束线带切断，
断开连接器的连接。
＜RX-7R＞
拔下右图红圈处的连接器。
4. 拉出真空泵
拆下固定真空泵支架的 2 处螺丝，
拉出真空泵。
螺丝要重新使用，请勿遗失。
前侧 后侧
