第 5 章 维护篇 5- 2. 保养检查 60 1. 将真空泵从主机 中取出来。 ※取出时请注意 束线。 ※拆下 真空泵 时请注意 不要把持连接 管。 ※取出 真空泵 时，真 空泵 的橡皮脚有时会与 VACUUM_P UMP_BR 粘连在一起。 ●更换 密封垫 1) 拆下泵头护盖的 4 个 ( 左右共计 8 个 ) 内六角 孔螺栓 (M6× 95) 。 2) 请将泵头护盖内 侧的 2 个黑色 密封垫拆下， 更换为新的 密封垫。 ※请确认…
第
5
章
维护篇
5-2. 保养检查
59
5

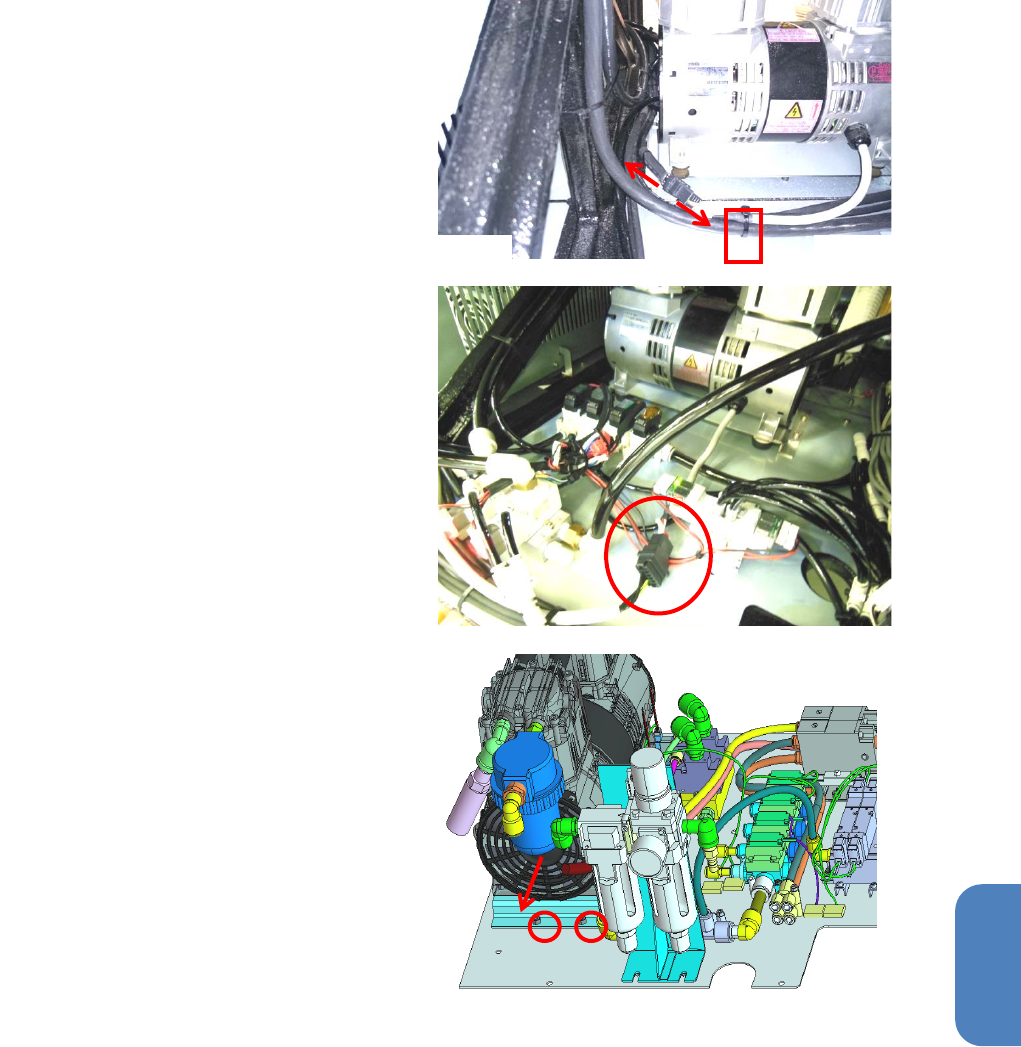

3. 拆下连接器等
＜RX-7＞
将固定真空泵电源线的束线带切断，
断开连接器的连接。
＜RX-7R＞
拔下右图红圈处的连接器。
4. 拉出真空泵
拆下固定真空泵支架的 2 处螺丝，
拉出真空泵。
螺丝要重新使用，请勿遗失。
前侧 后侧
第
5
章
维护篇
5-2. 保养检查
60
1. 将真空泵从主机中取出来。
※取出时请注意束线。
※拆下真空泵时请注意不要把持连接管。
※取出真空泵时，真空泵的橡皮脚有时会与 VACUUM_PUMP_BR 粘连在一起。
●更换密封垫
1) 拆下泵头护盖的 4 个(左右共计 8 个)内六角孔螺栓(M6×95)。
2) 请将泵头护盖内侧的 2 个黑色密封垫拆下，更换为新的密封垫。
※请确认密封垫已嵌进泵头护盖的密封垫沟槽内。
3) 请用 5.0N・m 的力量将泵头护盖固定用的内六角孔螺栓(M6×95) 对角拧紧。
※如果要更换其他磨损部件，不要关闭护盖，请参照各部位的更换工序项目操作。
连接管
泵头护盖
泵头护盖内侧
密封垫
内六角孔螺栓
(M6×95)
第
5
章
维护篇
5-2. 保养检查
61
5
●更换 O 型圈 P-10
1) 按照与更换密封垫相同的要领拆下泵头护盖、连接管。
2) O 型圈 P-10 安装在连接泵头护盖之间的连接管上。
3) 插进连接管，进行更换时请注意不要损伤 O 型圈。（1 根上有两侧 2 处）
※更换前，请对连接管的 O 型圈沟槽、泵头的连接管安装孔进行清扫。护盖的安装，请按照密封
垫的更换步骤实施。如果要更换其他磨损部件，不要关闭护盖，请参照各部位的更换工序项目
操作。
●更换气阀
1) 拆下压阀装置。
2) 请将吸排气阀拆下。更换为新的吸排气阀。
※护盖的安装，请按照更换密封垫的步骤实施。如果要更换其他磨损部件，不要关闭护盖，请参
照各部位的更换工序项目操作。
O
型圈
P-10
连接管
压阀装置
吸排气阀
