第
5
章
维护篇
5-2. 保养检查
63
5

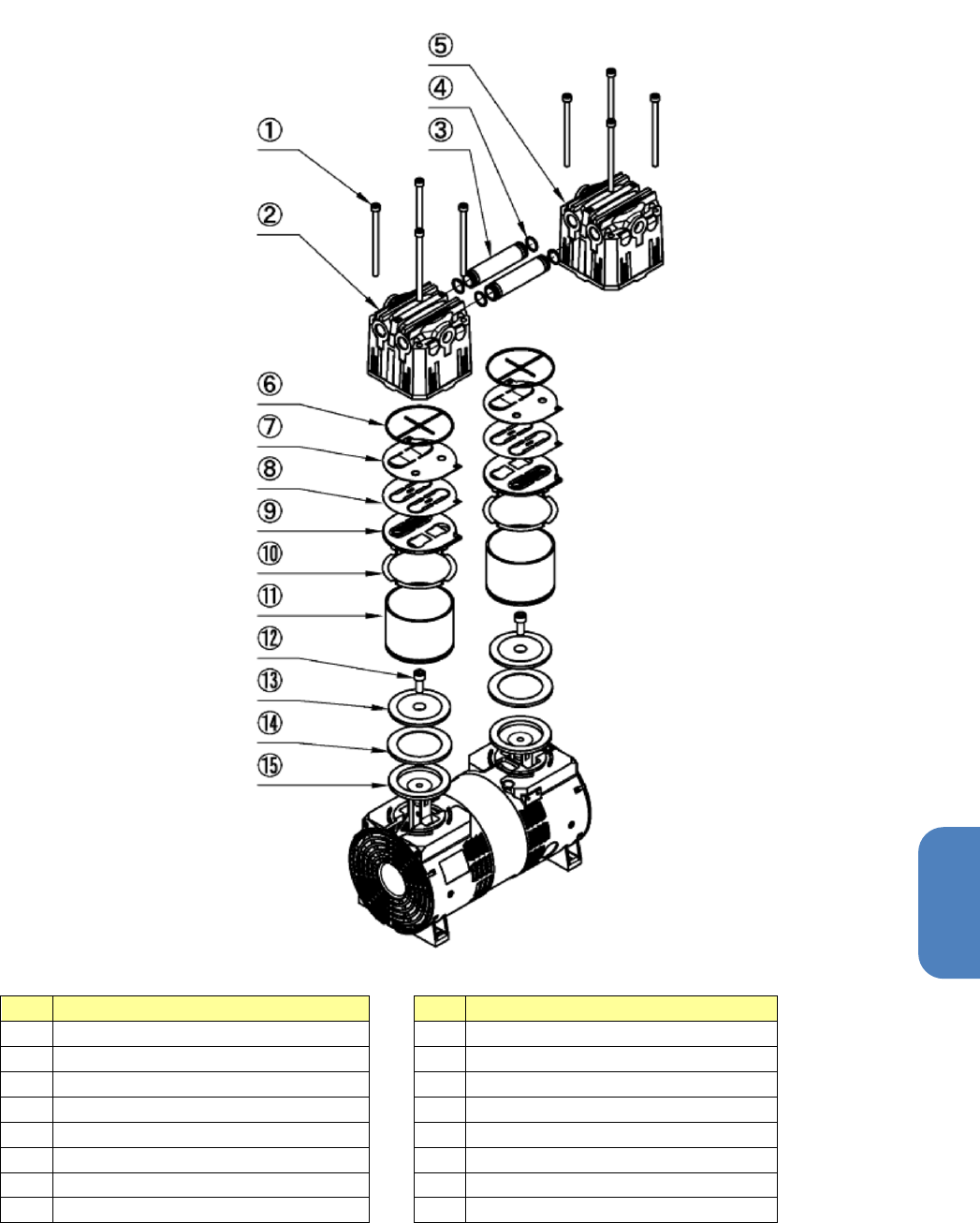

真空泵分解图
No.
名称
No.
名称
1 内六角孔螺栓（M6×95）8 个 9 气缸板
2 泵头护盖 1 10 气缸密封垫
3 连接管 11 气缸
4 Ｏ型圈 P-10 12 内六角孔螺栓（M8×20）
5 泵头护盖 2 13 皮碗式密封圈按压装置
6 密封垫 14 皮碗式密封圈
7 压阀装置 15 连接杆
8 吸排气阀
第
5
章
维护篇
5-2. 保养检查
64

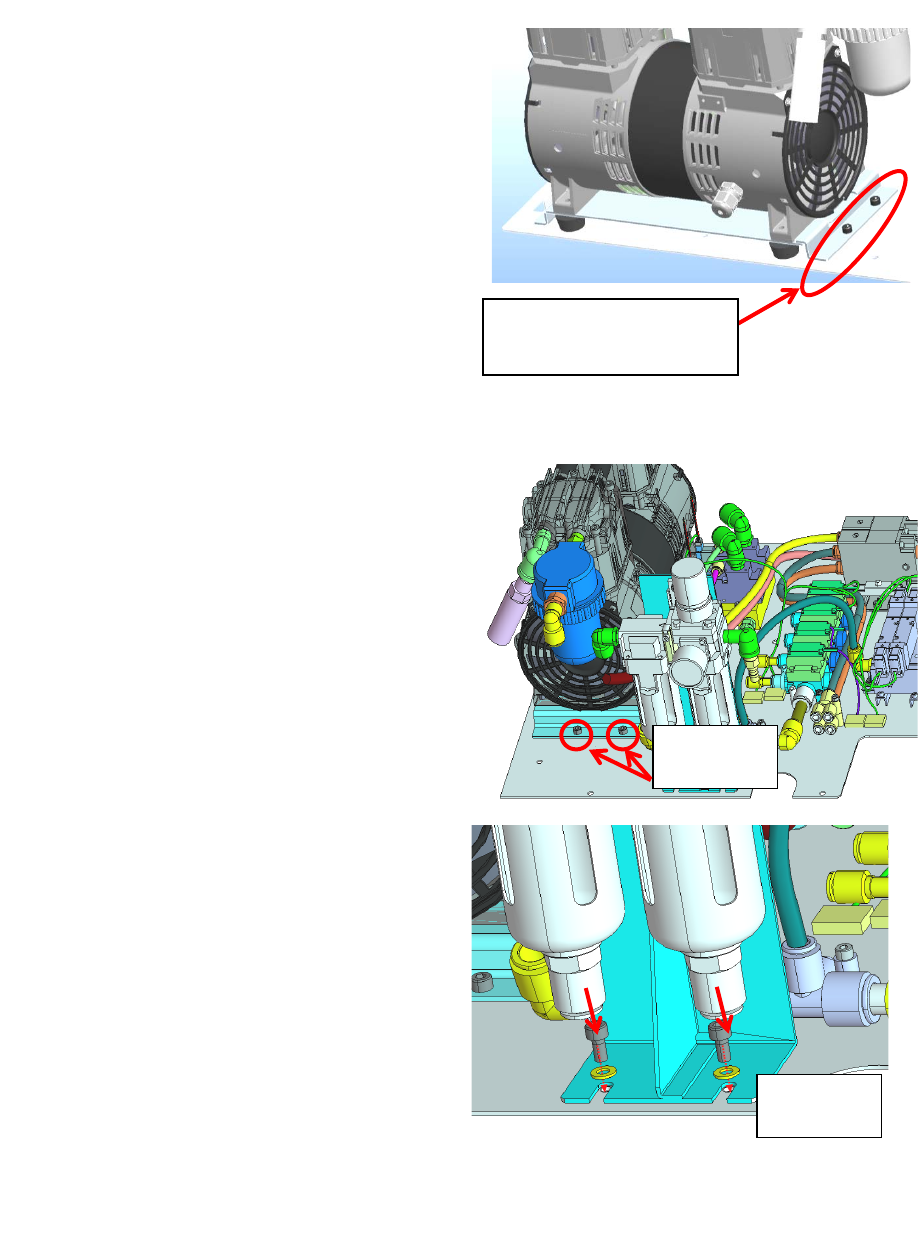

5．安装真空泵
1. 将真空泵附着的金属板固定在真空泵支撑架
上。
※需使用固定真空泵金属板的螺丝
2．接上连接器。
6. 安装气源处理器
＜RX-7＞
1. 将固定真空泵金属板的、扣住金属板的 2 处
螺丝拧紧。
2. 在 2 处用螺丝固定支架。
7. 安装护盖
1. 请拧紧 6 处的螺丝，固定左右的护盖。
2. 请打开机器的电源，确认从真空泵未发出异响等。
紧固扭矩
4.4±0.2 Nm
紧固扭矩
4.4±0.2 Nm
安装要压紧固定真空泵的
金属板。
6
第6章 附录
6-1. 故障排除 2
6-2. 安全重要零件列表 5
6-3. 产品安全数据表 7
6-4. 词汇表 10
6-5. 空气流动概要图 16
