3
章
导入篇
3-1. 安装
注意
•
请妥善保管取下的托架。
注意
手动移动 XY 轴时，请勿把持贴片头。
手动移动 XY 轴时的注意事项
把持贴片头使 XY 轴移动时，会增加负荷，有可能导致精度降低。

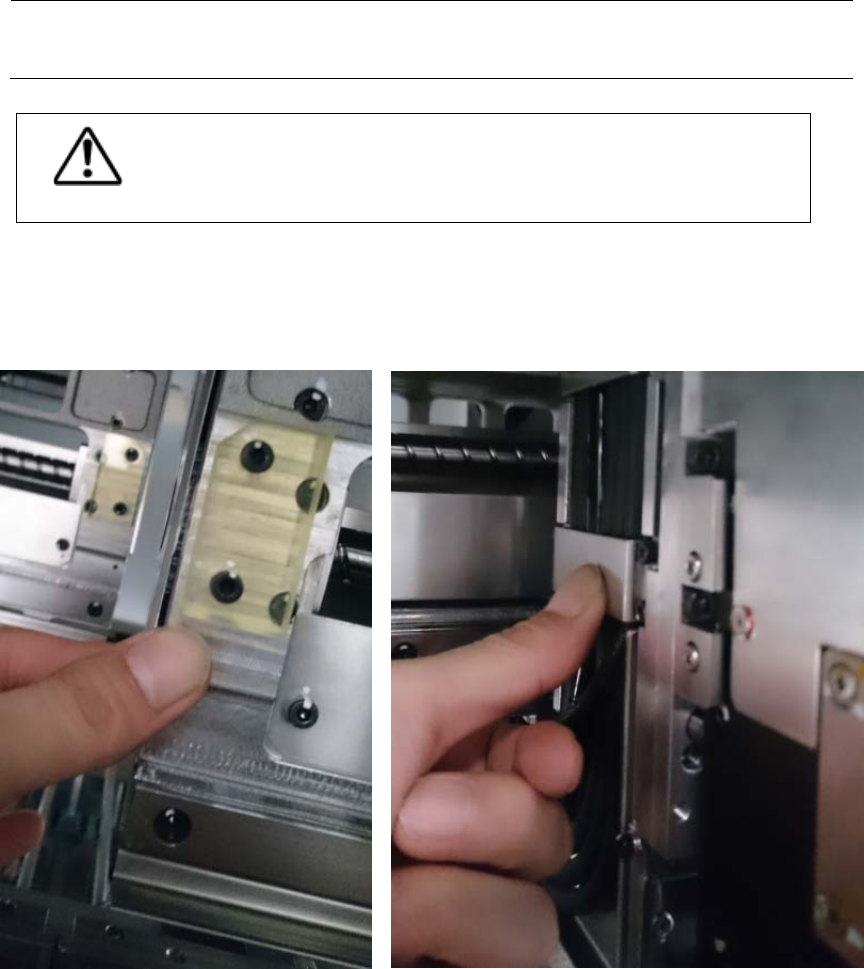

按下图所示，按住 X 轴框架(铸件)、Z 轴框架的电缆固定板金，使之移动。
8
第
3
章 导入篇
3-1. 安装
3
3-1-5. 作业区域

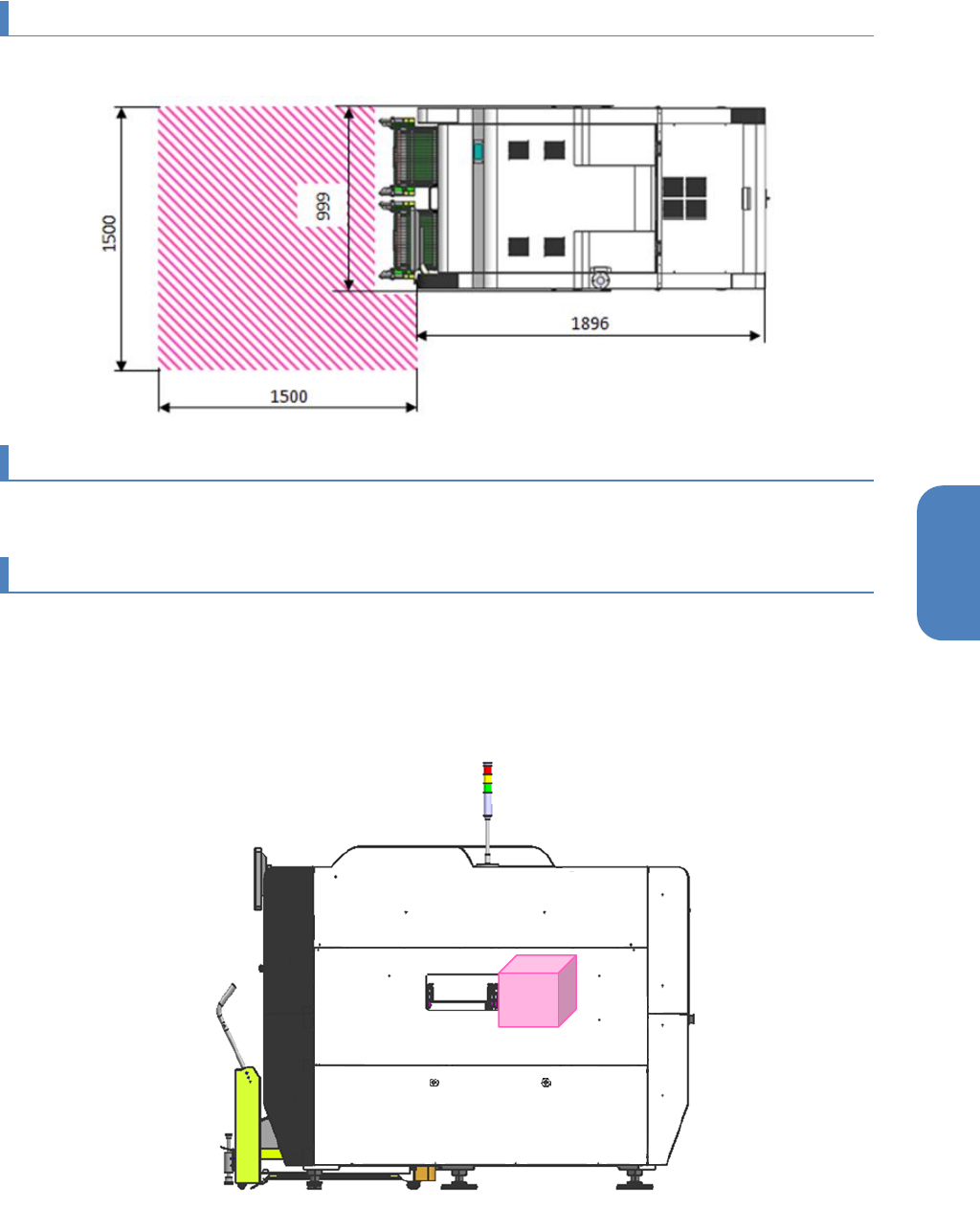

使用带式供料器及一次性更换台车时所需的作业空间如下所示。请勿在该区域内放置物品。
3-1-6. 运输时的注意事项（由客户运输装置时）
请参见 3-1-1 运输・设置。
3-1-7. 传送部位的安全措施
本机左右有传送入口和传送出口，规定了可传送基板的最大宽度。
安装于本机前后的装置请尽量靠近传送入口和传送出口安装，避免手能伸入。如果无论如何无法避免，
请采取加装安全罩等安全措施。
安全措施示例：单通道的情况下
单位：mm
9
第
3
章
导入篇
3-2. 电器系统的连接
3-2.
电器系统的连接
3-2-1. 一次电源电缆的连接
警告
关于一次电源电缆的连接作业，请严格遵守下述注意事项。如果作业时
不遵守这些注意事项，可能引起意想不到的危险状况，其结果有发生人
员严重受伤甚至死亡的危险。
本机一次电源的规格记载于机器铭板上。请勿使用记载以外的电源。
请务必由持有电工证的人员进行作业。
在将工厂侧一次电源电缆连接到本机之前，请务必关闭工厂电源电
缆的总电源。
本机一次电源的规格记载于机器铭板上。请勿使用记载以外的电
源。
工厂侧的一次电源电缆请使用 4 芯截面积 3.5mm
2
(AWG 12) 或更粗
的橡胶绝缘电缆。请勿使用更细的电缆。
请在工厂侧一次电源电缆的电线端部安装符合电线尺寸的圆形压着
端子。如果使用裸线或非圆形端子，电线容易从端子终端脱落，引
起意想不到的危险状况，其结果会引起火灾和触电等事故。
请根据使用地区的规定将本机妥善接地。未完全接地不仅会引起机
器的误动作，也可能造成火灾和触电等。
请切实固定工厂侧一次电源电缆，以免对圆形压接端子造成负担。
连接了工厂侧一次电源电缆的地线时，请务必确认本机电源的相
序。
取下本机正面左下方的盖（罩）子前，请务必关闭工厂侧电源。如
果工厂侧一次电源进入一次电源连接端子板，即使关闭了本机的主
断路器，电压也会施加到本机内部的机器上，有触电的危险。
注意
•
本机是工业产品。请勿直接连接到普通家用，办公用的低电压电源上。请对工厂用的高
压，中压电源进行减压后，供给合适的电源电压。
10
