第 3 章 导入篇 3- 2. 电器系统的 连接 3-2- 3. 前工序机器和后工序机器的信号电缆连接 为了配合前后工 序的机器和基 板接送的时机 等，连接相 互间的信号电缆 。 准备物品 与前工序机器及 后工序机器的 连接电缆（选 购项）：从 以下 4 种电缆 中选择。 主机侧 前工序侧、后工序侧 电缆长度 1 SMEMA 规格 AMP (14 P) 插头 SMEMA 规格 AMP (14 P) 插头 0.35m 2 1m 或 3…
第
3
章 导入篇
3-2. 电器系统的连接
3
为
RX-7R
时

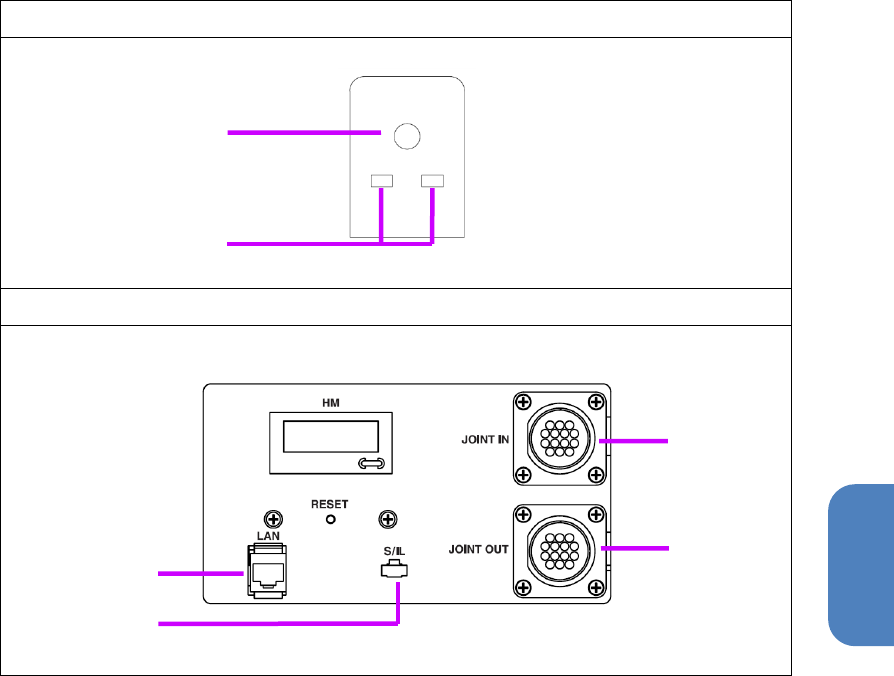

主体前面
主体背面右侧
(a) ETF 维护端口
连接 ETF 供料器电源缆线的连接器
(b) USB
连接 USB 存储器件的端口（2 处）
(c) LAN
LAN 连接器
在连接计算机主机与 LAN 时使用。
(d) JOINT IN
与本机的前工序的装置连接所需的，符合 SMEMA 标准连接规格的连接器
(e) JOINT OUT
与本机的后工序的装置连接所需的，符合 SMEMA 标准连接规格的连接器
(f) SI/L
连接外部开始联锁的连接器
c
d
e
ETF
USB
a
b
f
15
第
3
章
导入篇
3-2. 电器系统的连接
3-2-3. 前工序机器和后工序机器的信号电缆连接
为了配合前后工序的机器和基板接送的时机等，连接相互间的信号电缆。
准备物品
与前工序机器及后工序机器的连接电缆（选购项）：从以下 4 种电缆中选择。
主机侧
前工序侧、后工序侧
电缆长度
1
SMEMA
规格
AMP (14P)
插头
SMEMA
规格
AMP (14P)
插头
0.35m
2
1m
或
3m
3
MOLEX (4P)
插头
3m
4
用户规格
用户指定
连接器规格（单通道传送）
本机侧使用 AMP. 206043-1（14 针）。
•
前工序机器
Pin 编号
信号名称
信号方向
1
REQUEST (+)
本机
→
前工序装置
2
REQUEST (−)
本机
→
前工序装置
3
READY
本机
←
前工序装置
4
G24
本机
←
前工序装置
8
SHIELD
―
•
后工序机器
Pin 编号
信号名称
信号方向
1
READY
本机
←
后工序装置
2
G24
本机
←
后工序装置
3
REQUEST (+)
本机
→
后工序装置
4
REQUEST (−)
本机
→
后工序装置
8
SHIELD
―
16
第
3
章 导入篇
3-3. 空气源的连接和真空泵的运转
3
3-3.
空气源的连接和真空泵的运转
3-3-1. 一次压缩空气源的连接
将所需空气源导入本机，调整压力。
警告
关于工厂侧一次压缩空气，供给气体
请务必使用压缩空气，而不要使用除此之外的流体。
含有大量水分的压缩空气会造成装置运行故障。请用户自行准备空
气干燥器，排水收集器等水分去除装置进行处理。
压缩空气内含有化学药品，以及含有机溶剂的合成油，盐分，腐蚀
性气体等物质时，会造成装置损坏和运行故障，请勿供给。
注意
•
工厂侧一次压缩空气请务必使用通过压缩空气净化装置供给的 0.49MPa 至 0.92MPa
的干
燥空气。潮湿空气会对元件的吸取，贴片造成不良影响，引起本机误动作。
为
RX-7
时

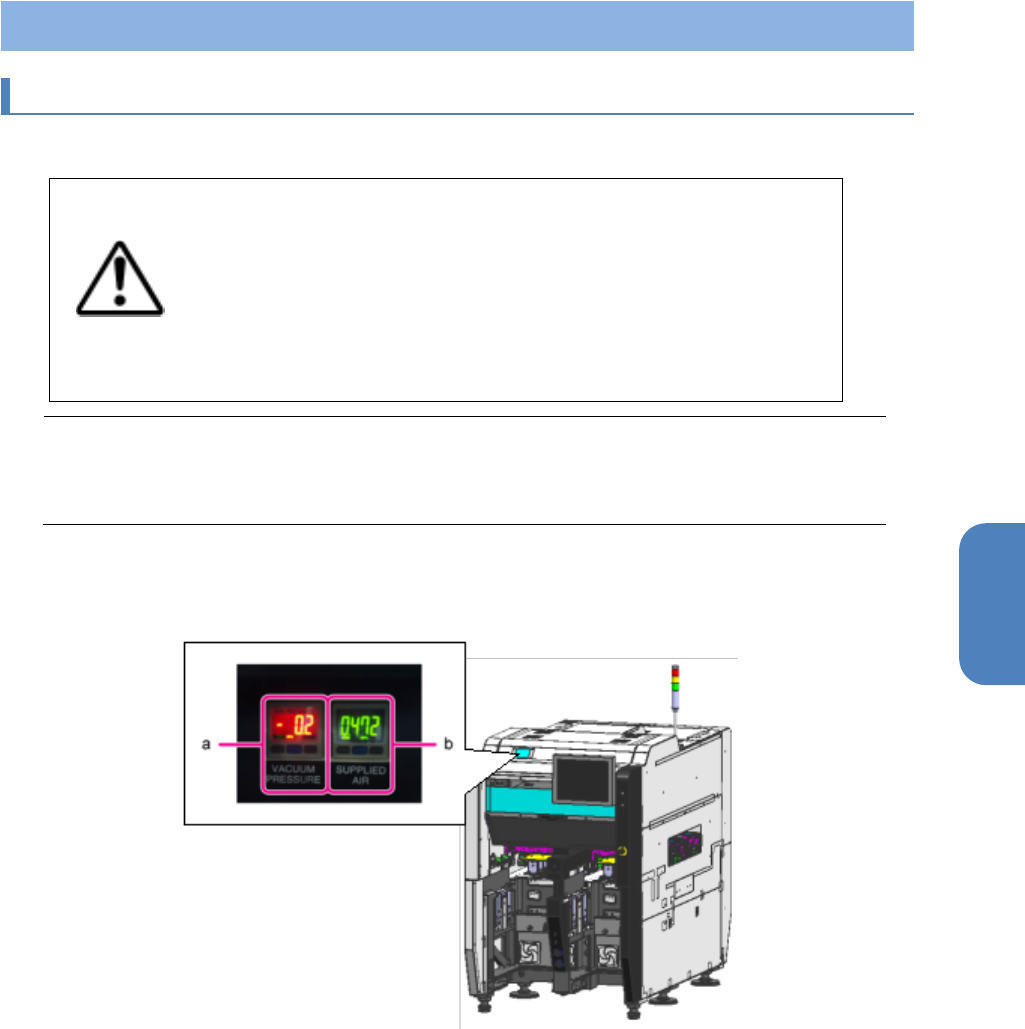

从本机正面上方的小窗可以确认真空压力和供给压力。
(a) VACUUM PRESSURE
显示本机内置真空泵的压力。
(b) SUPPLIED AIR
显示供给到本机的空气通过减压阀后的压力。调整阀门，使供给空气源的压力为
0.49MPa(5kgf/cm
2
)。
