3-3-1. 一次压缩空气源的连接
将所需空气源导入本机，调整压力。
警告
关于工厂侧一次压缩空气，供给气体
请务必使用压缩空气，而不要使用除此之外的流体。
含有大量水分的压缩空气会造成装置运行故障。请用户自行准备空
气干燥器，排水收集器等水分去除装置进行处理。
压缩空气内含有化学药品，以及含有机溶剂的合成油，盐分，腐蚀
性气体等物质时，会造成装置损坏和运行故障，请勿供给。
注意
•
工厂侧一次压缩空气请务必使用通过压缩空气净化装置供给的 0.49MPa 至 0.92MPa
的干
燥空气。潮湿空气会对元件的吸取，贴片造成不良影响，引起本机误动作。
为
RX-7
时
从本机正面上方的小窗可以确认真空压力和供给压力。
(a) VACUUM PRESSURE
显示本机内置真空泵的压力。
(b) SUPPLIED AIR
显示供给到本机的空气通过减压阀后的压力。调整阀门，使供给空气源的压力为
0.49MPa(5kgf/cm
2
)。
17
第
3
章
导入篇
3-3. 空气源的连接和真空泵的运转
1
向上抬起空气装置过滤减压阀上的手柄，在能看到橙色线的状态下，向逆时针方向旋转直
至完全拧到底，使之处于减压至
0MPa
的状态。
2
将空气装置的一次压缩空气引入用插头牢牢连接到工厂侧一次压缩空气导管的插座上。
3
打开工厂侧一次压缩空气侧的阀门，向本机输送压缩空气。
4
顺时针方向慢慢旋转空气装置
/
过滤减压阀的调压手柄，直至本机正面上方的
SUPPLIED
AIR(b)
压力显示变为
0.49MPa
。
5
压力显示变为
0.49MPa (5 kgf/cm
2
)
后，锁住调压手柄。
为
RX-7R
时

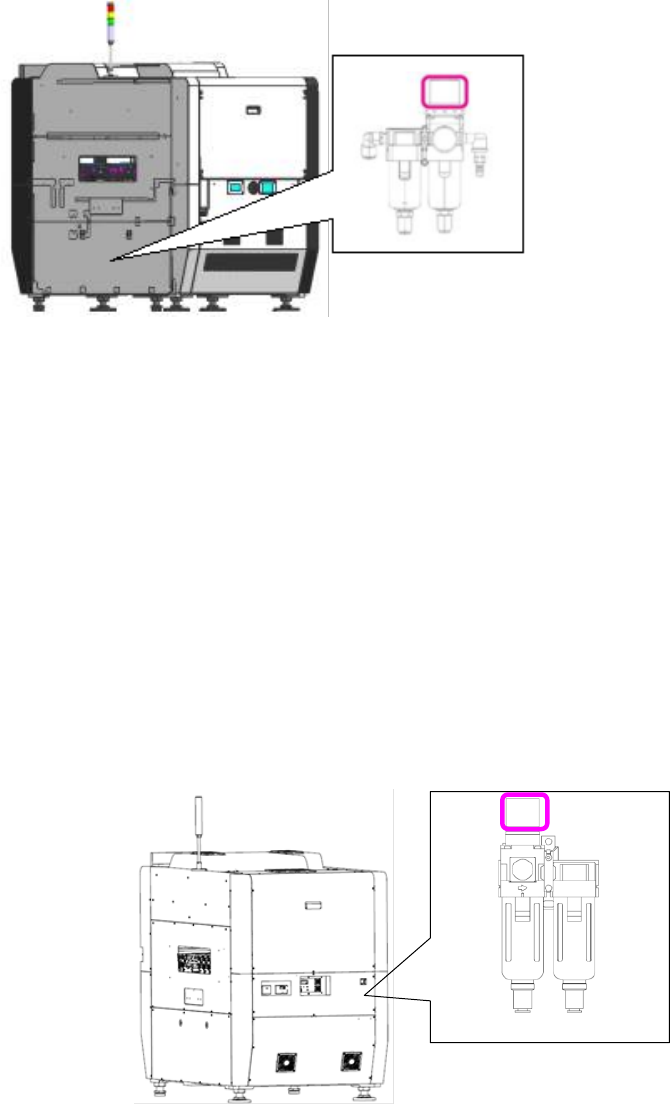

通过本机背面的调节器上的压力计，可以确认对本机器的供给压力。（粗调整）
1
向上抬起空气装置过滤减压阀上的手柄，在能看到橙色线的状态下，向逆时针方向旋转直
至完全拧到底，使之处于减压至
0MPa
的状态。
2
将空气装置的一次压缩空气引入用插头牢牢连接到工厂侧一次压缩空气导管的插座上
18
第
3
章 导入篇
3-3. 空气源的连接和真空泵的运转
3
3
打开工厂侧一次压缩空气侧的阀门，向本机传送压缩空气。
4
顺时针方向慢慢旋转过滤减压阀的调压手柄，将空气装置上的压力计的显示大约调整到
0.49 MPa (490 kPa)
。
请按照下述步骤，调整供给压力。在以下操作之前请对『6 章 打开主电源前的检查』的所有项目进行确
认。
1
打开本机背面的主断路器。
(有变压器选购项规格时，先打开变压器用断路器)
2
打开本机正面的主开关。
慢慢旋转在背面空气单元上的过滤减压阀的调压手柄，使主菜单上显示的供给压力为 0.49MPa
(490 kPa)。（压力过高时，先暂时将压力降低到比 0.49MPa 低，然后再朝调高压力的方向调
整。）
3
压力显示变为
0.49 MPa (490 kPa) (5 kgf/cm
2
)
后，锁住调压手柄。
注意
•
请用户自行准备连接到主机的 φ12mm 空气导管和空气源的供给切断装置。
3-3-2. 真空泵的压力确认
本机内置有真空泵，用于吸取元件。使该真空泵运行。
1
接通本机背面的主断路器。
2
按下本机正面的
POWER ON
（
RX-7
）开关。
/
打开
MAIN
开关
(RX-7R)
。
3
显示
[
贴片头控制
]
画面。
关于操作方法的详情，请参阅「4-9-2. [贴片头控制] 」。
显示[贴片头控制]操作画面后，真空泵将自动打开。
真空泵旋转，按照下述方法确认显示的真空压力在 -86.0 kPa 以下。
为 RX-7 时 ：本机前面上部的 VACUUM PUMP 真空压力计
为 RX-7R 时 ：本机操作画面显示的 Vacuum 压力
Tips
•
关闭[贴片头控制]画面后，真空泵将自动关闭。
•
有关[贴片头控制]画面的详情，请参阅「4-9-2.
贴片头控制」的「贴片头气体的切换操
作」。
