第 4 章操作篇 4- 1. 系统的操作 2 4- 1. 系统的操作 4-1- 1. 接通电源前的注意事项  关于电源的注意事项 • 关于电源电缆本机电源使用三相 AC200 V ±10% ( 50 Hz/60 H z ) 。额定视在功率约 3. 3kVA (RX - 7) / 2.3k VA ( RX - 7R ) 。电源电缆请务必使用线芯截面积为 3.5 mm 2 × 4 芯 (AW G 12) 以上的电缆。 •…

第4章操作篇

4-1. 系统的操作 2

4-2. 操作画面构成 6

4-3. 生产 21

4-4. 元件交换 78

4-5. 安排 84

4-6. 生产补助 98

4-7. 警报 145

4-8. 记录 149

4-9. 手动控制 169

4-10. 文件管理 201

4-11. 编辑生产程序 218

4-12. 编辑数据库 266

4-13. 元件生成向导 288

4-14. 数据制作步骤 319

4-15. 示教 359

4-16. 校准 416

4-17. 机器设置 443

4-18. 识别镀锡印刷补偿贴片位置功能（选购项） 520

4-19. IFS-NX 的使用（选项） 556

4-20. 一次性更换台车(RF) 594

4-21. RF_ETFR 附件 595

4-22. 外部输出功能的使用（选项） 597

第 4 章操作篇

4-1. 系统的操作

4-1-1. 接通电源前的注意事项

 关于电源的注意事项

• 关于电源电缆

本机电源使用三相 AC200 V ±10% (50 Hz/60 Hz)。额定视在功率约 3.3kVA (RX-7) / 2.3kVA (RX-

7R)。电源电缆请务必使用线芯截面积为 3.5 mm

× 4 芯 (AWG 12) 以上的电缆。

• 关于防干扰对策

本机控制系统采用微机控制方式。必须采取万全措施防止干扰混入电源或发生电源脉动等。安装本

机前，请充分调查工厂内的电源环境。

• 干扰混入或发生电源脉动时的应对方法

- 改变供电线路。

- 使用 AVR（恒压电源）。

- 在电源线与本体之间插入干扰滤波器。

 关于气压的注意事项

本机的供给气压为 0.5MPa (500 kPa) 以上。

工厂一次气压请使用通过压缩空气净化装置供给的 0.49MPa ～ 0.70MPa (490 kPa～700 kPa)的干燥

气体。如果气压降到 0.4MPa (400 kPa)以下，即使接通电源，触屏画面上也会显示错误消息，机器处

于停止状态。

有关气压确认方法的详情，请参阅「4-1-2. 接通电源时的步骤」。

 关于真空压力的注意事项

本机使用了真空用机器，请务必通过压缩空气净化装置供给压缩空气。

机械阀门全部切换到吹气侧（机械阀门的轴全部降下，真空电磁阀关闭状态）时，确认真空压力计显

示为 -86.0kPa 以下。

如果真空压力太低，会使吸取保持力降低，可能导致生产中发生元件掉落。

第 4 章操作篇

4-1. 系统的操作

4-1-2. 接通电源时的步骤

1 确认本体内没有障碍物。

请确认是否存在妨碍各轴移动的障碍物。

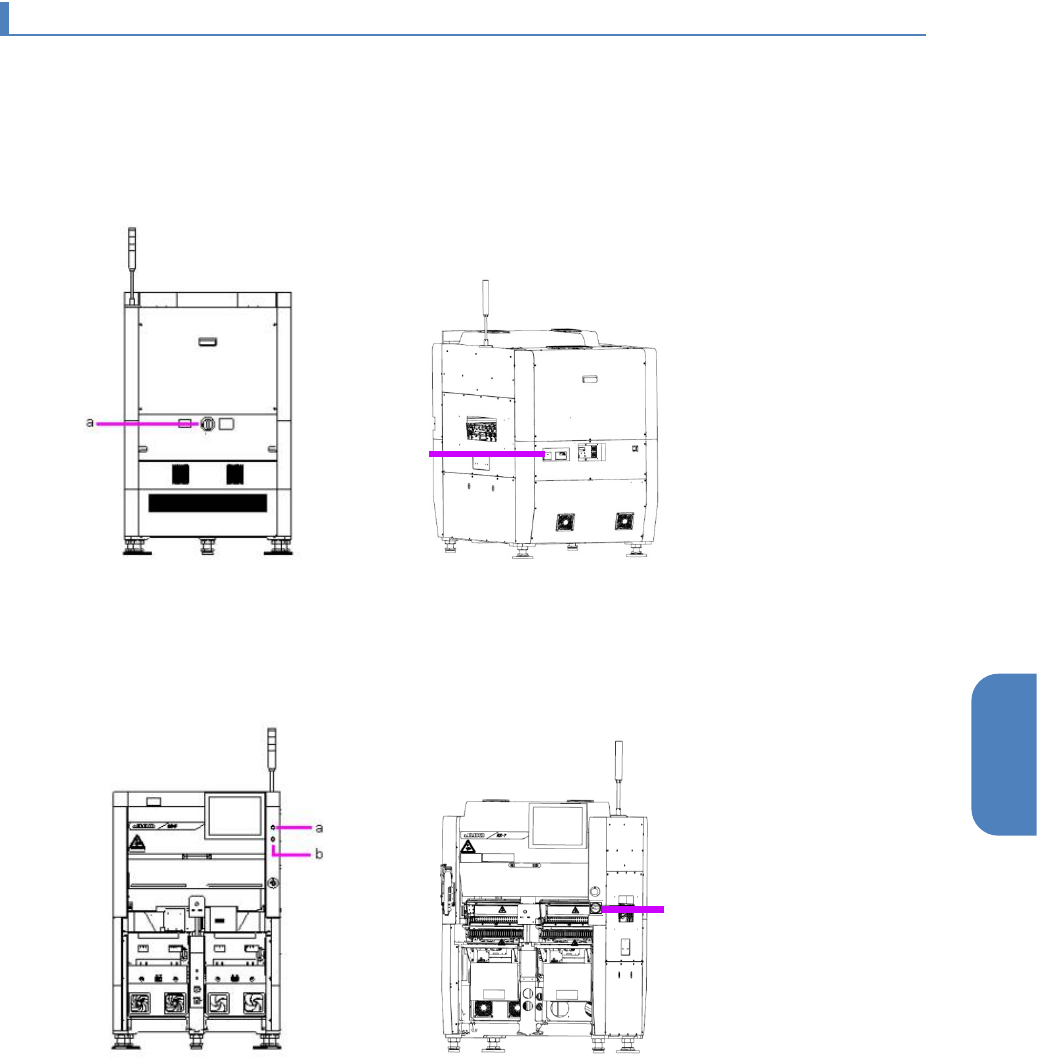

2 将主断路器设为 ON。

RX-7 RX-7R

(a) 主断路器

3 按下 POWER ON 开关（｜）(RX-7) / 使 MAIN 开关(RX-7R)为 ON。

RX-7 RX-7R

(a) POWER ON 开关 (c) MAIN 开关

(b) POWER OFF 开关

本机启动，屏幕上显示[生产]画面。

4 确认气压。

在 RX-7 请从本机正面上方的小窗确认 SUPPLIED AIR 的显示为 0.5MPa (500 kPa)以上。在 RX-

7R 请确认 [主菜单] 画面空气压力（Air Pressure）的显示。
