第 4 章 操作篇
4-1. 系统的操作
2
4-1. 系统的操作
4-1-1. 接通电源前的注意事项
关于电源的注意事项
• 关于电源电缆
本机电源使用三相 AC200 V ±10% (50 Hz/60 Hz)。额定视在功率约 3.3kVA (RX-7) / 2.3kVA (RX-
7R)。电源电缆请务必使用线芯截面积为 3.5 mm
2
× 4 芯 (AWG 12) 以上的电缆。
• 关于防干扰对策
本机控制系统采用微机控制方式。必须采取万全措施防止干扰混入电源或发生电源脉动等。安装本
机前，请充分调查工厂内的电源环境。
• 干扰混入或发生电源脉动时的应对方法
- 改变供电线路。
- 使用 AVR（恒压电源）。
- 在电源线与本体之间插入干扰滤波器。
关于气压的注意事项
本机的供给气压为 0.5MPa (500 kPa) 以上。
工厂一次气压请使用通过压缩空气净化装置供给的 0.49MPa ～ 0.70MPa (490 kPa～700 kPa)的干燥
气体。如果气压降到 0.4MPa (400 kPa)以下，即使接通电源，触屏画面上也会显示错误消息，机器处
于停止状态。
有关气压确认方法的详情，请参阅「4-1-2. 接通电源时的步骤」。
关于真空压力的注意事项
本机使用了真空用机器，请务必通过压缩空气净化装置供给压缩空气。
机械阀门全部切换到吹气侧（机械阀门的轴全部降下，真空电磁阀关闭状态）时，确认真空压力计显
示为 -86.0kPa 以下。
如果真空压力太低，会使吸取保持力降低，可能导致生产中发生元件掉落。
第 4 章 操作篇
4-1. 系统的操作
3
4
4-1-2. 接通电源时的步骤
1 确认本体内没有障碍物。
请确认是否存在妨碍各轴移动的障碍物。
2 将主断路器设为 ON。
RX-7 RX-7R
(a) 主断路器
3 按下 POWER ON 开关（｜）(RX-7) / 使 MAIN 开关(RX-7R)为 ON。
RX-7 RX-7R
(a) POWER ON 开关 (c) MAIN 开关
(b) POWER OFF 开关
本机启动，屏幕上显示[生产]画面。
4 确认气压。
在 RX-7 请从本机正面上方的小窗确认 SUPPLIED AIR 的显示为 0.5MPa (500 kPa)以上。在 RX-
7R 请确认 [主菜单] 画面 空气压力（Air Pressure）的显示。
a
C
第 4 章 操作篇
4-1. 系统的操作
4
4-1-3. 切断电源时的步骤
切断电源前请确认以下项目。
1 正在自动运转时，结束自动运转。
2
确认其他机械动作已结束。
3
点解[关闭]按钮。(RX-7/RX-7R)
按下 POWER OFF 开关（○）(仅 RX-7)

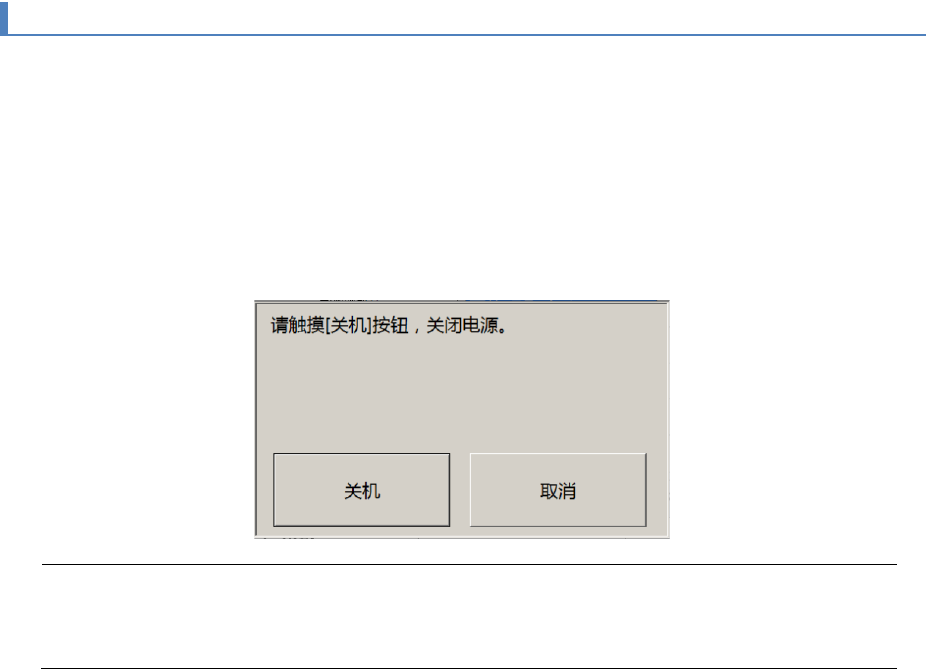

监视器将显示以下的确认提示信息。
注意
生产动作中或执行预热运转中
[
关闭
]
按钮，
POWER OFF
开关（○）无效。
请触摸监视器上的
[STOP]
按钮，使装置停止后
,
再执行。
4 如果可以切断电源，则触摸[关机]按钮。
5 执行自动关机，本机结束运行。
6
显示器的确认显示消失，旋转 MAIN 开关，设为 OFF。(仅 RX-7R)
7
将主断路器设为 OFF。
