第 4 章 操作篇
4-2. 操作画面构成
6
4-2. 操作画面构成

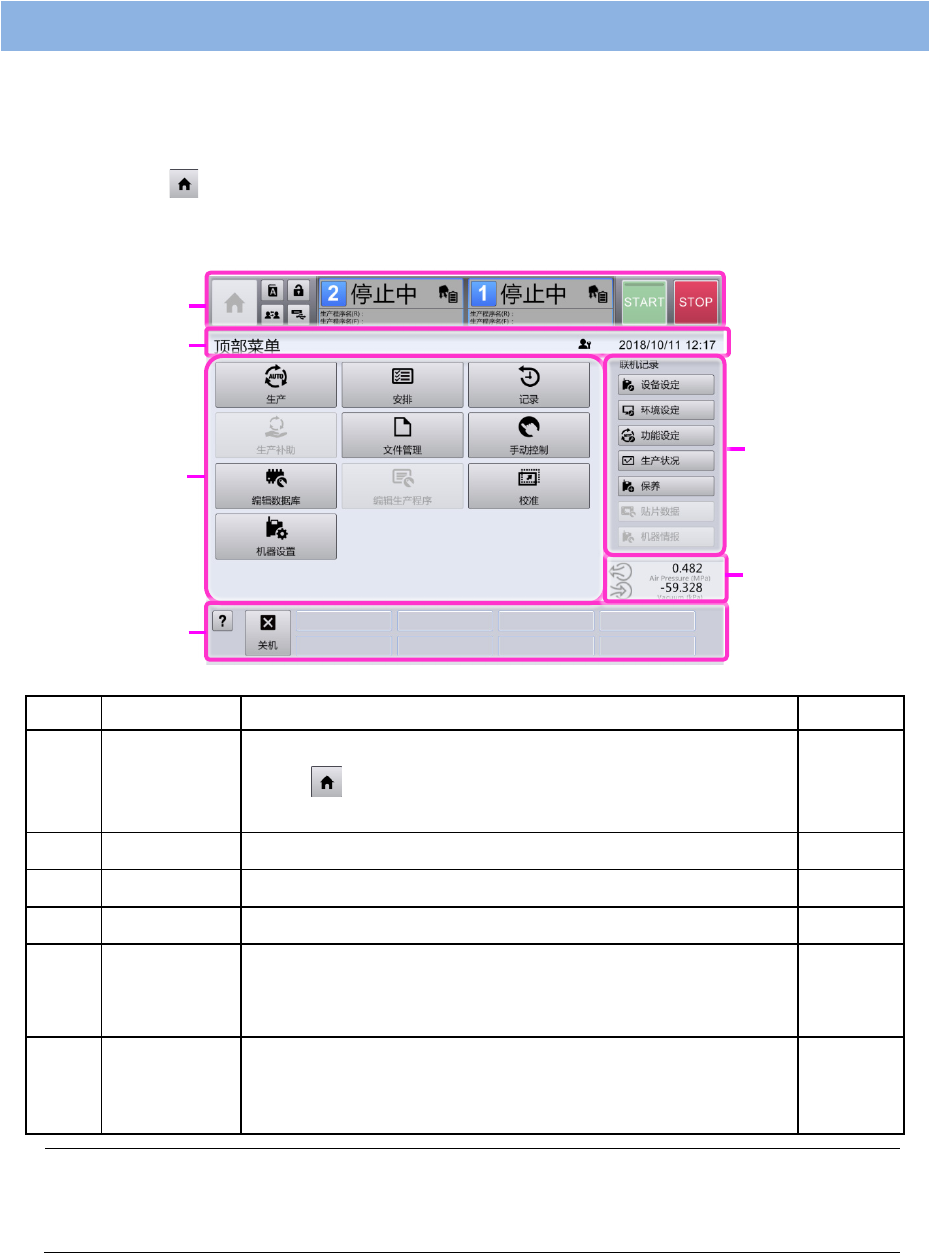

通过触屏式监视器进行本机的操作输入。在此，说明触屏操作概要。各项目均记载了更详细的参考，请同
时参阅相关内容。
接通本机电源后，显示[生产]画面。
触摸画面左上方的 ，显示系统主画面的顶部菜单画面。
购买产品时，显示语言设定为英语。语言的切换步骤请参阅「4-2-1. 共通面板」的「显示语言的切换」。
记号
名称
说明
参考章节
(a)
共通面板
该面板始终显示在所有画面的上方。
设置了 ，[START]，[STOP]等按钮，显示当前状态，生
产程序名等。
4-2-1.
(b)
标题栏
显示当前选择的菜单名，用户级别，以及当前日期时间。
4-2-2.
(c)
主菜单栏
显示各种主菜单的按钮。
4-2-3.
(d)
访问记录栏
在记录栏显示过去所选子菜单中的最近
8
个记录。
4-2-4.
(e)
自定义栏
显示各用户注册的子菜单按钮。
按下显示的按钮后，可直接跳转到该功能的画面（快捷键功
能）。
4-2-5.
(f)
压力显示
显示供给空气的压力，以及真空泵的压力。
仅 RX-7R 进行显示。
在 RX-7，可以从本机前面上部的小窗进行确认。
4-2-9.
注意
本机画面中显示的菜单，按钮可能因规格的改良及选配元件的开发而更改，恕不另行通知。请
您谅解。
e
a
b
c
d
f
第 4 章 操作篇
4-2. 操作画面构成
7
4
基本画面操作
操作画面中显示的操作如下所示。
按钮
触摸后，将执行该按钮的功能。
按钮 触摸后，将变为蓝色选中状态，并执行该按钮的功能。
选项卡 触摸后，该选项卡将被选中，并切换操作对象。
文本框 背景颜色为白色的文本框可输入。
可编辑的情况下，在触摸文本框后会显示软键盘，即可
输入。
列表
存在两种情况，显示本机内部信息的情况，以及可输入
文字的情况。
背景颜色为白色时可输入，双击单元格后，文本框内将
显示光标，然后可用随之出现的软键盘输入。
选项按钮 触摸任意功能，选择带蓝色 ● 的选项。
复选框
触摸后将加入选中标记 ，该功能变为有效。
再次按下有选中标记 的项目将变为无效。
滚动条 触摸箭头按钮，或移动滚动条，滚动显示隐藏的部分。
下拉菜单
触摸 ，显示含多个项目的列表，然后选择项目
上下按钮 触摸后，将在规定的范围内增减文本框的值。
弹出菜单 触摸后，从显示的菜单中选择内容。
注意
按钮显示为绿色时，触摸有些功能后，可能会使主轴运行。
按钮显示为浅色时为无效。
第 4 章 操作篇
4-2. 操作画面构成
8
4-2-1. 共通面板
按钮
名称
说明
参考章节
Home
按钮
显示
[
顶部菜单
]
画面。
4-2.
操作画面构成
语言 切换显示语言。
4-2-1.
显示语言的切换
用户 切换用户级别。 4-2-1. 切换用户
解除门的锁定
停止生产，解除门的锁定。
4-2-1.
解除门的锁定
USB 存储设备 安全取下 USB 存储设备。
4-2-1.
USB
存储设备的拆卸
开始 长按 1 秒以上，开始自动运转。
在机器设置可以调整按钮的反应
时间（请参照「4-17-20. 开始
联锁」）。
-
STOP
停止自动运转（步骤停止）。
-
重置
重置警报。
只有在需要重置时重叠于[开始]
上方显示。
4-7-2.
发生警报后的
重新启动方法
单元按钮
1 表示右侧，2 表示左侧的单
元，触摸后可选择要进行画面操
作的单元。
选中的编号将变为蓝色。
-
