Chassis Page 10 / 12 23.11.2021 Pos. Item no. Description Part marking 1 03059789-2 ML BASE FRAME /P001 03052240-01 GR SMEMA INTERFACE TERMINAL /P001 03065159-02 SMEMA INTERFACE TERMINAL 03058260-02 CABLE: UPSTREAM, SMEM…

100%1 / 12
Chassis
Page 9 / 12 23.11.2021
Chassis
Page 10 / 12 23.11.2021
Pos. Item no. Description Part marking
1 03059789-2 ML BASE FRAME /P001
03052240-01 GR SMEMA INTERFACE TERMINAL
/P001
03065159-02 SMEMA INTERFACE TERMINAL
03058260-02 CABLE: UPSTREAM, SMEMA INT.
TRK 1
00303076-01 CPC CABLE CLAMP KIT SIZE 17
03058259-02 CABLE: DOWNSTREAM, SMEMA INT.
TRK 1
00303076-01 CPC CABLE CLAMP KIT SIZE 17
03067273-02 CABLE: UPSTREAM, SMEMA INT.
TRK 2
00303076-01 CPC CABLE CLAMP KIT SIZE 17
03067274-02 CABLE: DOWNSTREAM, SMEMA INT.
TRK 2
SPARE PART
00303076-01 CPC CABLE CLAMP KIT SIZE 17
00805141-01 CABLE TIE W=3.6MM L=140MM TY
24M
STANDARD PARTS
03077808-01 COVER LEFT COMPLETE
14 03006518-02 VENTILATOR PLATE DR.130
15 03122436-01 COVER PLATE TRAFO CPL. / P001
16 03062774-01 SPRING
17 03075621-01 GROUNDING COMPLETE
18 03007366-01 COVER FOR WIRING DIAGRAM SPARE PART
19 03073034-01 HOLDER TAPE CUTTER LEFT CPL.
20 03073054-01 HOLDER TAPE CUTTER LEFT
WELDING ASSY
21 03072672-01 HOLDER TAPE CUTTER CPL. RIGHT
22 03072674-01 HOLDER TAPE CUTTER RIGHT
WELDING ASSY
23 03072642-01 EARTHING STRAP 10 QMM L.300
24 03072733-01 EARTHING STRAP KPL.
25 03068979-01 HOLDER LEFT CPL. SPARE PART
26 03068974-02 HOLDER LEFT MACHINED
03068881-01 REWORK DIN912 M12X120-A2-70
28 03067744-01 HOLDER RIGHT COMPLETE
29 03067751-02 HOLDER RIGHT MACHINED
Chassis
Page 11 / 12 23.11.2021
Pos. Item no. Description Part marking
03068881-01 REWORK DIN912 M12X120-A2-70
31 03068662-01 GUIDE PROFILE STE
32 03068149-03 GUIDE PROFILE
33 03069297-01 SPACER 20 THICK
03068169-01 FIXATION SET
00304354-01 DIN 915-M8 X 16-A2
36 03063487-01 GR INFRASTRUCTURE BOX
DISTRIBUTOR /P001
SPARE PART
37 03058644-02 DOOR COMPLETE
38 03003524-01 QUARTER TURN, LARGE VERSION,
T=22MM
39 03059377-02 INFRASTUCTURE BOX WELD
ASSEMBLY
40 03059114-02 INFRASTUCTURE BOX WELD
ASSEMBLY
41 03045201-01 DIN EN ISO 7380-M4 X 8-A2-70
42 03068301-01 SIDE PART CASTES CPL.
00315187-01 DIN 125-A 5,3-140HV-A2
44 00341997-01 LABEL GROUNDING POINT GNYE
D12.5
45 03063382-01 GR INFRASTRUCTURE BOX
PNEUMATIC /P001
46 03058644-02 DOOR COMPLETE
47 03003524-01 QUARTER TURN, LARGE VERSION,
T=22MM
48 03045201-01 DIN EN ISO 7380-M4 X 8-A2-70
49 03075515-02 INFRA. BOX WELD ASSY PNEUMATIC
03077170-01 HOLDING PLATE CONNECTOR UNIT
VACUUM PUMP
51 03075520-01 SIDE PART CASTES CPL.
52 00346434S01 EDGE PROTECTION TYPE 4610026
(HAPPICH)
CONSUMABLE

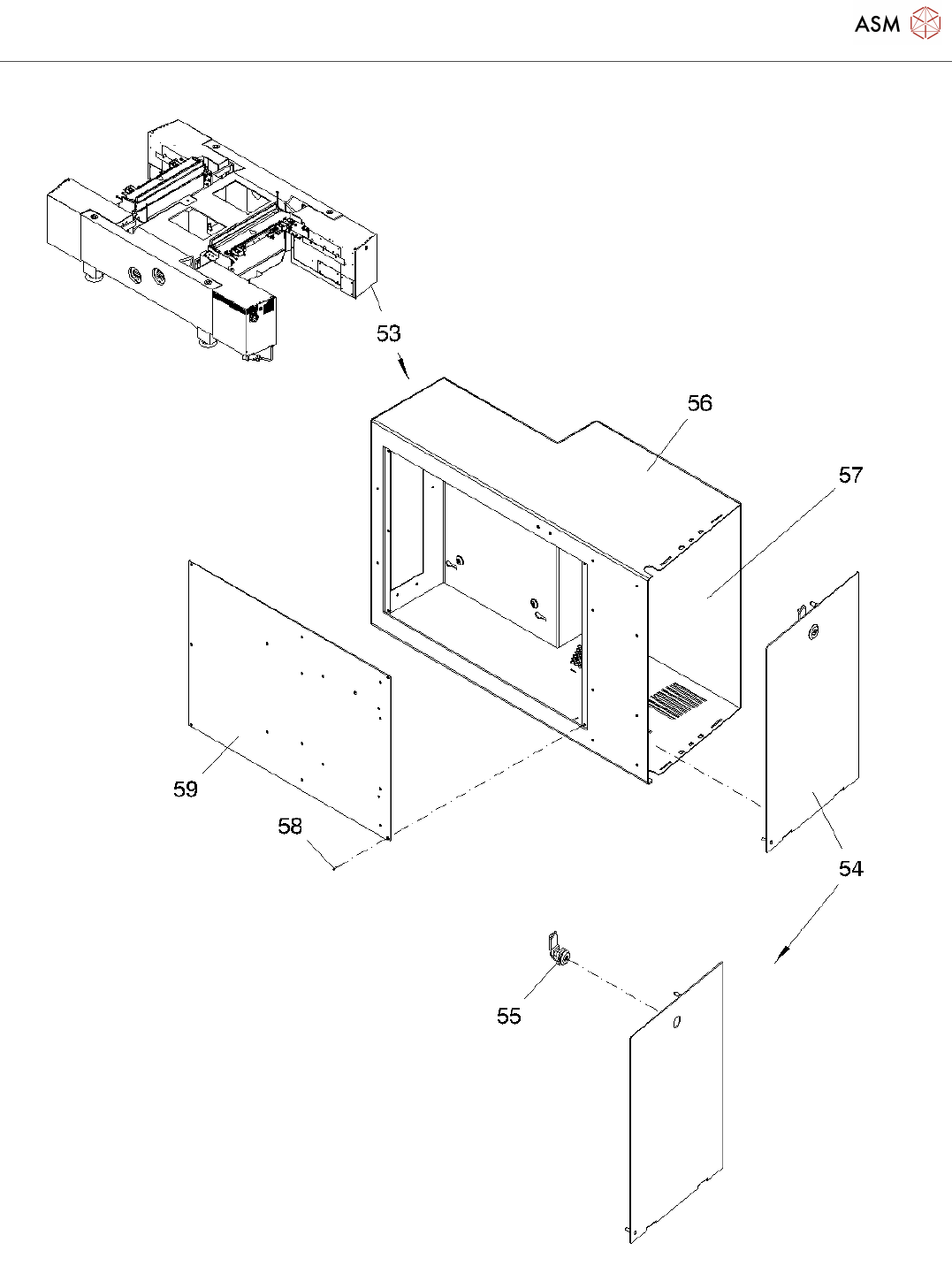

53 03063368-01 GR INFRASTRUCTURE BOX BOX-PC
/P001
54 03058644-02 DOOR COMPLETE
55 03003524-01 QUARTER TURN, LARGE VERSION,
T=22MM
56 03059377-02 INFRASTUCTURE BOX WELD
ASSEMBLY
