MSR
服务手册
2.1 安装步骤
2.1-1 D14SCC-11-040-A0
2.1 安装步骤
安装步骤安装步骤
安装步骤
Sentence No. D14SCC-11-040-A0
2.1.1 机器安装的定位
机器安装的定位机器安装的定位
机器安装的定位
►机器安装的定位
机器安装的定位机器安装的定位
机器安装的定位
1. 根据布局图纸（CAD 图等）来确定机器安装的位置。
2. 在地板上用标识笔划出各机器的安装基准点。
=提示
提示提示
提示=

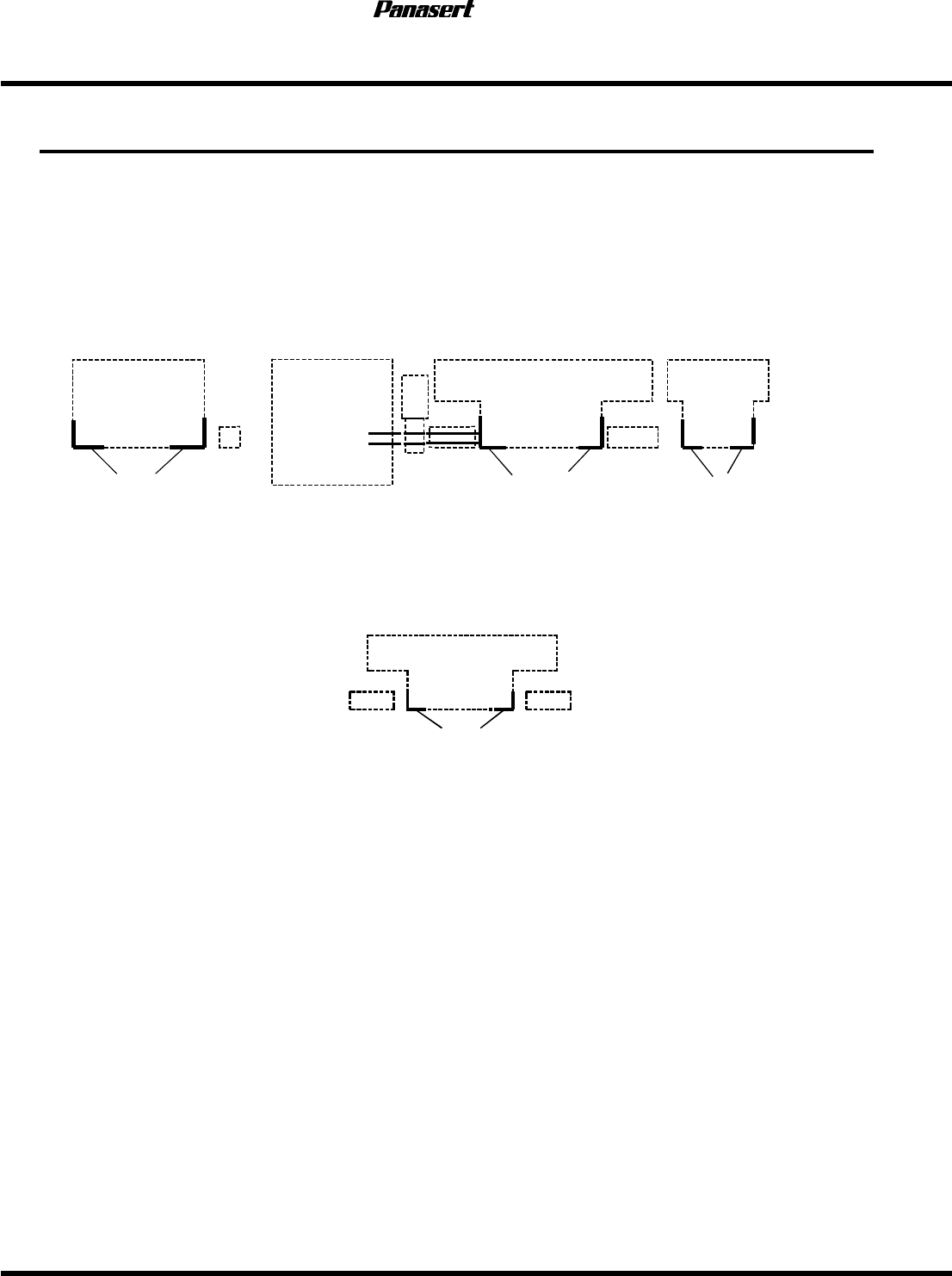

一般情况下，以机器主体的前角部作为安装基准点。
REF
*C-CON
基准点
MSF
MSR
SPF
基准点
基准点
*C-CON
*C-CON
*C-CON: 机器和机器之间插入的传送带
3. 只把各机器主体暂时设置在安装基准点上。（C-CON等除外）
4. 如果是贴片生产线，以最重的机器主体（MSR等）为基准，开始安装机器。
MSR
C-CON
C-CON
基准点
基准点基准点
基准点
5. 将MSR机器主体正确安装于基准点，调节地板至搬送带之间的高度。
=规格值
规格值规格值
规格值=
高度：915±5mm
6. 用水平仪调整机器的水平度。（粗调）
7. 以相同步骤暂时安装其他机器主体。
8. 将C-CON等附属传送带设置于机器主体之间。
9. 将上载导轨、下载导轨升至上限，调整导轨间隙。
=规格值
规格值规格值
规格值=
间隙：5mm
=注意
注意注意
注意=
若导轨间隙在规格值外时请移动机器主体。
10. 调节地板至传送带的搬送带面之间的高度。
=确认
确认确认
确认=
有时由于地面的原因有搬送高度不为915mm的情况。
11. 进行导轨间的搬送水平度的微调。（前后上下方向）
MSR
服务手册
2.1 安装步骤
D14SCC-11-040-A0 2.1-2
2.1.2 机器主体的水平度调整
机器主体的水平度调整机器主体的水平度调整
机器主体的水平度调整
►机器主体的水平度调整
机器主体的水平度调整机器主体的水平度调整
机器主体的水平度调整
1. 把机器主体正确固定到基准点上。
2. 拆下X、Y、Z轴等的固定零件（搬送用）。
左元件供给部
右元件供给部
XY
工作台
Z
轴用固定零件（
4
个）
XY
轴用固定零件（
1
个）
3. 将Z轴部移至机器主体的中央部。
=注意
注意注意
注意=
请勿使元件供给部的传感器挡块与元件供给部的传感器相互妨碍。
4. 以机器主体的4个脚稳定主体，其它脚悬空。
5. 调节4个脚的位置，确定地板至搬送带面的高度。
=规格值
规格值规格值
规格值=
高度：915±5mm
6. 将水平仪置于XY工作台的研磨面，用4个脚调整机器的水平度，固定锁紧螺母。
将水平仪置于机器指定的位置。（使用2台水平仪）。
=注意
注意注意
注意=
事先校正好水平仪。
7. 调整所有其它的脚，用水平仪确认机器的水平度是否发生变化。
8. 用锁紧螺母固定所有其它的脚，用水平仪确认机器的水平度是否发生变化。
9. 确认没有悬空的脚。
=提示
提示提示
提示=
水平度历史记录贴于Panasert主体。
=规格
规格规格
规格值
值值
值=
水准：0.1mm/m 以下。
u"
u"
u"
u
"
u
"
Arrow marks : Level setting positions
箭头标记：水平仪设置位置
MSR
服务手册
2.1 安装步骤
2.1-3 D14SCC-11-040-A0
2.1.3 附属设备的安装、一次侧电源、空气的连接
附属设备的安装、一次侧电源、空气的连接附属设备的安装、一次侧电源、空气的连接
附属设备的安装、一次侧电源、空气的连接
►附属设备的安装、一次侧电源、空气的连接
附属设备的安装、一次侧电源、空气的连接附属设备的安装、一次侧电源、空气的连接
附属设备的安装、一次侧电源、空气的连接
1. 把安全格栅、附属设备（后部操作箱、警示灯）等安装到规定位置。
2. 把一次侧空气配管连接到机器主体，并用MR装置确认气压。
=规格值
规格值规格值
规格值=
气压 : 0.49MPa (5kgf/cm
2
)
=注意
注意注意
注意=
连接空气配管前，请除掉配管内的油、污物等。
3. 把一次侧三相电源连接到机器主体的变压器。
=规格值
规格值规格值
规格值=
电压 : AC 200 ±5%
4. 连接地线。
5. 在机器主体的主断路器为ON、电源为ON、主操作盘的“SERVO MOTOR”（伺服电机）为OFF的状态、
真空泵及其他装置以三相200V电源驱动时，确认真空泵（消音箱内）的旋转方向。
6. 当旋转方向相反时，立即切断电源，改变三相电源相位。（改变R相与T相）
=注意
注意注意
注意=
在改变三相电源的相位时，请务必切断一次侧的主断路器。
