4.9 元件供给部：其他
D14SCC-W5-700-A0 4.9-10

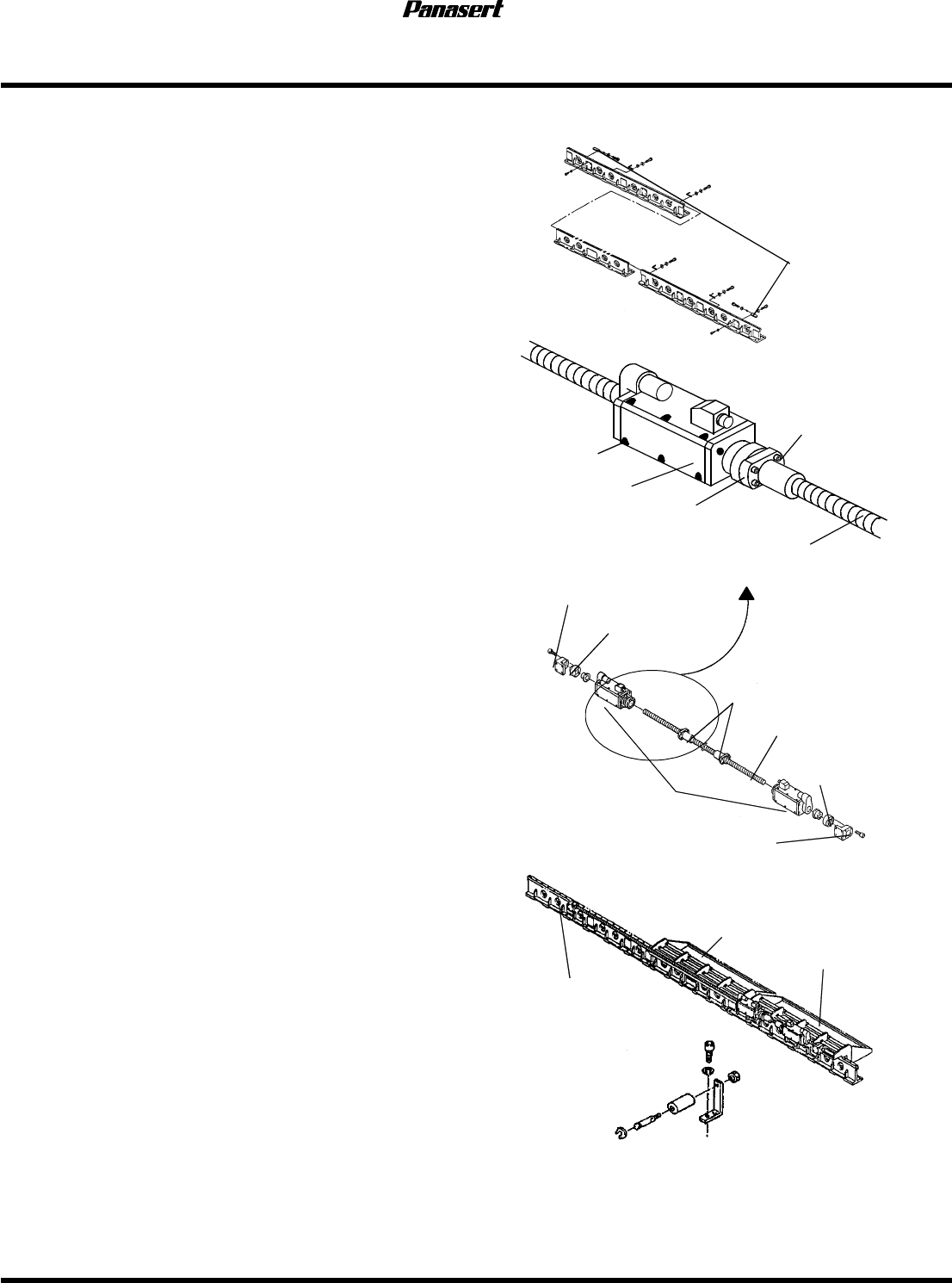

8. 卸下滚珠丝杠带帽螺栓，卸下滚珠丝杠螺母。
9. 打开电源，返回原点。
10. 将主操作盘的“SERVO MOTOR”（伺服电机）
置于OFF。
11. 安装滚珠丝杠螺母，旋紧滚珠丝杠带帽螺栓。
12. 安装防尘板。
13. 安装cap flex托架。
14. 安装电缆MOLEX。
15. 安装元件供给盖。
16. 将主操作盘的“SERVO MOTOR”置于ON。
