MSR 服务手册 5.1 调整 AC 伺服增益 D14SC C-84-040- A0 5 . 1 - 4 7. 确认增 益设定值和标 准增益设定 值的差。 = 确认 确认 确认 确认 = 软件版本升级时伴有设 定值的变更。 = 提示 提示 提示 提示 = 增益的切换: NC225 、 P326 伺服系统的 驱动器软件如下 图所示对移动和位置 保持分别进行 最合适的增益切换。

MSR
服务手册
5.1 调整 AC 伺服增益
5.1-3 D14SCC-84-040-A0
5. 把操作级别转换为4级,并在操作画面上选择[System](系统管理)。
6. 选择[Service](服务)→[M/C Init](机器设定) →“驱动器增益”。

MSR
服务手册
5.1 调整 AC 伺服增益
D14SCC-84-040-A0 5.1-4
7. 确认增益设定值和标准增益设定值的差。
=确认
确认确认
确认=
软件版本升级时伴有设定值的变更。
=提示
提示提示
提示=
增益的切换:

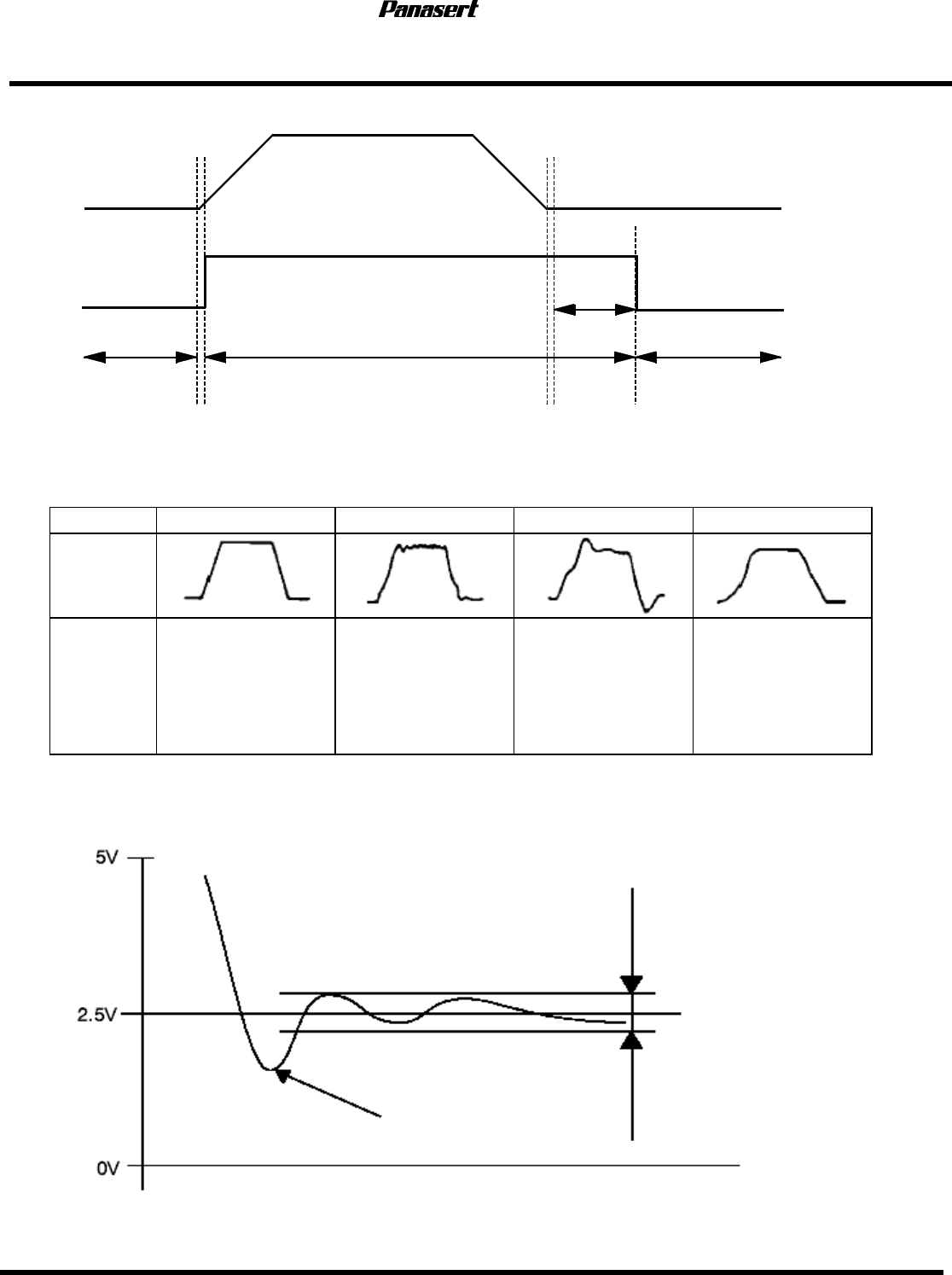

NC225、P326伺服系统的驱动器软件如下图所示对移动和位置保持分别进行最合适的增益切换。

MSR
服务手册
5.1 调整 AC 伺服增益
5.1-5 D14SCC-84-040-A0
1ms
延
迟
1ms
延
迟
位置指令
增益切
换
停止增益切换时间
第
2
增益
调整范围
第
1
增益
调
整范
围
第
2
增益
调整范围
8. 按照下表所示,更改第1增益设定值。
=确认
确认确认
确认=
确认“前馈增益”值为标准值。
电机状态
电机状态电机状态
电机状态 理想
理想理想
理想 产生噪声
产生噪声产生噪声
产生噪声 运转不平稳
运转不平稳运转不平稳
运转不平稳 定位精度不良
定位精度不良定位精度不良
定位精度不良
波形
波形波形
波形
调整步骤
调整步骤调整步骤
调整步骤
1. 减少速度比例增益
值。
2. 减少速度积分增益
值。
3. 减少位置比例增益
值。
1. 减少位置比例增益
值。
2. 增加速度比例增益
值。
3. 减少速度积分增益
值。
1. 增加位置比例增益
值。
2. 增加速度比例增益
值。
3. 增加速度积分增益
值。
9. 运行程序,并比较电机波形和理想波形。
• 从P326驱动器的前面端子‘PRM’输出偏差值,并用示波器测定此输出波形。
第
1
个峰值除外
(
H
轴以外的轴)
偏差值输出测定点
