MODEL GXH-1JS
0701-002
138

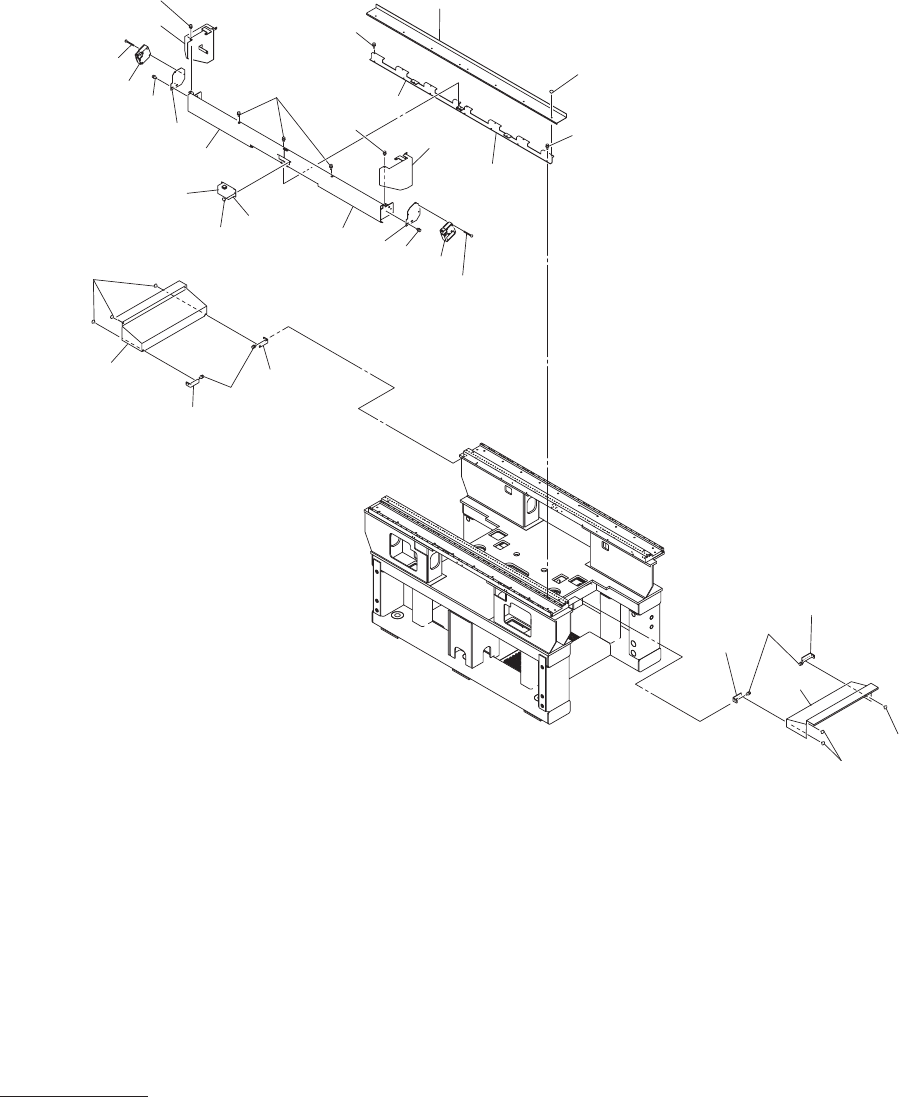

カバー部
COVER SECTION
Fig. G-2
中カバー
Middle Cover
163
.
171
.
172
163
.
171
.
172
166
125
126
127
162
.
171
.
172
162
.
171
.
172
102
106
165
1
19
114
113
120
1
15
167
106
165
101
161
.
171
.
172
163
.
171
.
172
151
.
152
161
.
171
.
172
124
111
166
123
162
.
171
.
172
162
.
171
.
172
166
111
124
123
166
MODEL GXH-1JS
1012-005
139
Key No. PART No. PART NAME Q’ty REMARKS New Code
NOTE
101 6301416762 COVER 1 829G--010-101 211AA283
102 6301416779 COVER 1 829G--010-102 211AA284
106 6301256184 SWITCH,LIMIT 2 -S131,-S132 829G--010-406 4S1F0051
111 6301544359 COVER 2 829G--010-111
211AB676
113 6301411422 COVER 1 829G--010-113 21
1AA256
114 6301411439 COVER 1 829G--010-114 21
1AA257
115 6301414836 COVER 1 829G--010-115 21
1AA268
119 6301268521 PLATE 1 829G--010-119 21
1D9601
120 6301268538 PLATE 1 829G--010-120 211D9602
123 6301489407 BRACKET 2 829G--010-123 211FB220
124 6301499277 BRACKET 2 829G--010-124 211FB326
125 6301489889 COVER 1 829G--010-125 211AB077
126 6301489896 COVER 1 829G--010-126 211AB078
127 6301549217 COVER 1 829G--010-127 211AB758
151 6300002713 SWITCH,BUTTON 1 -S112 829G--010-151
4S1B0030
152 6300000382 ACCESSORY,SW 1 829G--010-152 23H20003
161
6300007732 BOLT,HEX-SCT 2 M5X8 221A0028
162
6300007749 BOLT,HEX-SCT 12 M5X10 221A0029
163
6300007756 BOLT,HEX-SCT 8 M5X12 221A0030
165
4111619007 SCR PAN 4X35 6 M4X35 PAN 221E0507
166 4111408007 SCR TRS 5X6 18 M5X6 TRS 221E0536
167 4111139109 SCR TRS 5X10 2 M5X10 TRS 221E0534
171 4111416705 WASHER SPR 5 22 SW5 221H0287
172
4111414107 WASHER V 5X10X1 22 FW5 221H0318
G-2
MODEL GXH-1JS
0602-001
140
カバー部
COVER SECTION
Fig. G-3
電装ボックスカバー
Electrical Box Cover
263
.
267
.
269
263
.
267
.
269
263
.
267
.
269
263
.
267
.
269
261
.
267
.
269
263
.
267
.
269
229
265
222
263
.
267
.
269
221
209
265
219
265
242
268
264
220
265
206
253
202
265
209
265
265
203
232
268
264
253
205
208
265
261
.
267
.
269
See Fig.BL-1
Key No.55
See Fig.BS-1
Key No.55
210
210
210
210
