Chapte r 2 전원 공급 및 생산전 준비 절차 Operation Handbook 13 Cha pter 2 Fas t & Fl ex ibl e Chip Sh oot er 전원 공급 및 생산전 준비 절차 본 Part에서는 전원을 공급하는 방법과 생산을 시작하기전 점검 사항에 대하여 알아봅니다. 2. 노 즐 의 유 형 및 적 용 부 품 1. 노 즐 의 유 형 노즐의 상태의 점검과 청소…
Operation Handbook
12
Chapter 2
Fast & Flexible Chip Shooter
전원 공급 및 생산전 준비 절차
본 Part에서는 전원을 공급하는 방법과 생산을 시작하기전 점검 사항에 대하여 알아봅니다.

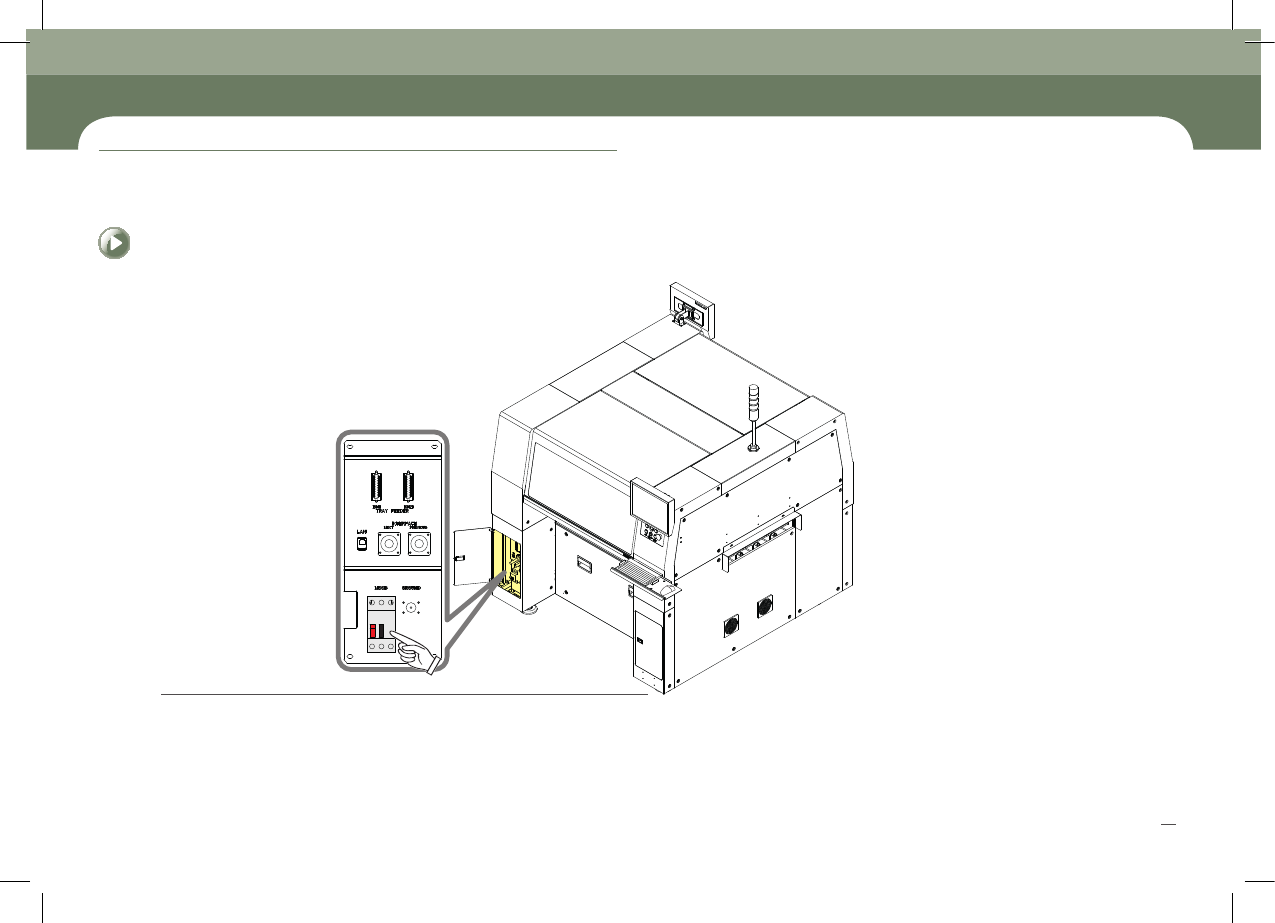

3상 AC 220±20V
정격 전압이 장비의 전원 연결부에 정상적으로 연결되어 있는지 확인하십시오.
정격 전압
전원 공급 절차(Check List)
1. 정격 전압과 장비 전원부 연결하기
Chapter 2
전원 공급 및 생산전 준비 절차
Operation Handbook
13
Chapter 2
Fast & Flexible Chip Shooter
전원 공급 및 생산전 준비 절차
본 Part에서는 전원을 공급하는 방법과 생산을 시작하기전 점검 사항에 대하여 알아봅니다.
2. 노즐의 유형 및 적용 부품
1. 노즐의 유형
노즐의 상태의 점검과 청소 및 공급장치의 점검 방법에 대한 자세한 설명은 Maintenance 매뉴얼의“제 2 장. 일일점검”부분을 참조하십시오.

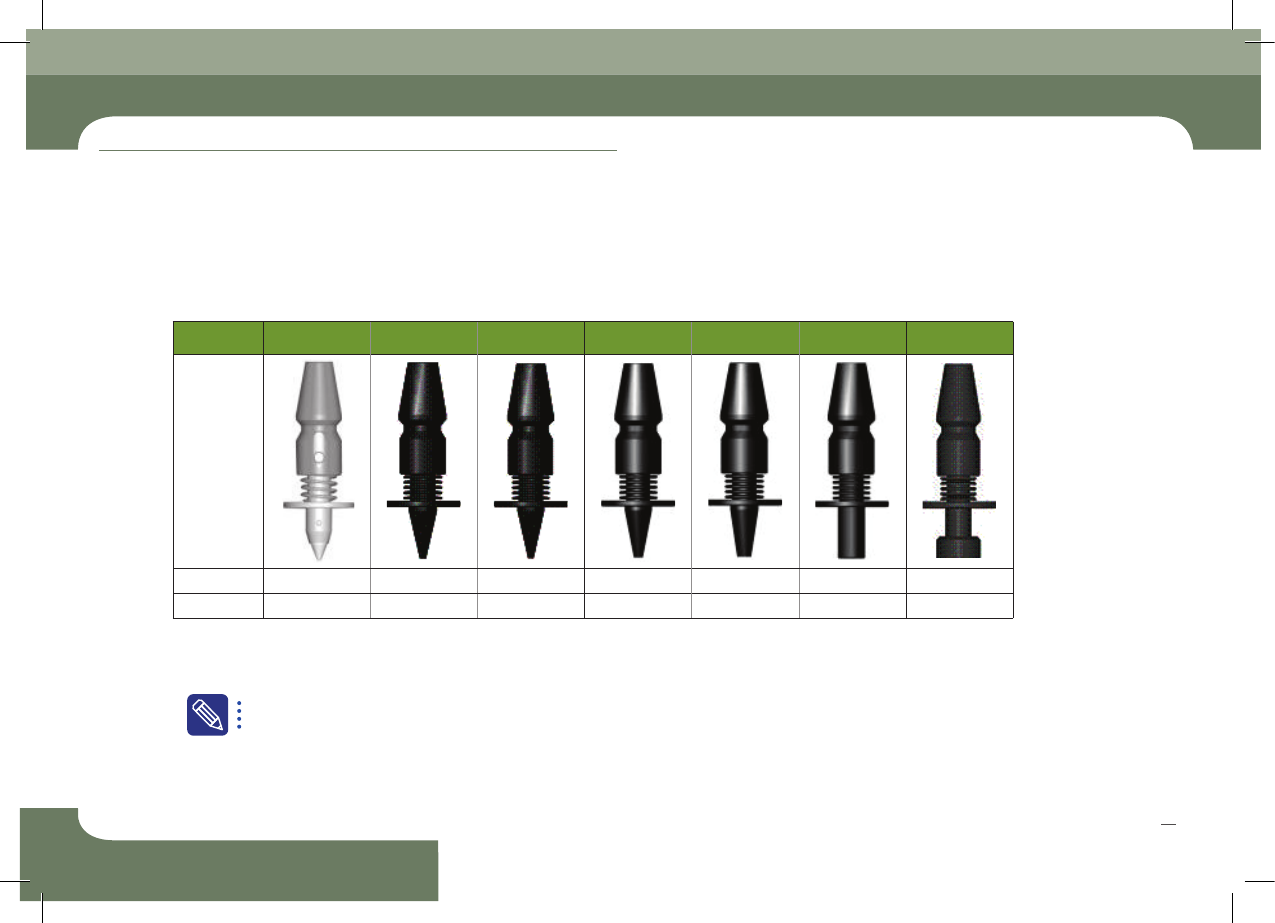

노즐명 CN020 CN030 CN040 CN065 CN140 CN220 CN400
외형
외경
Φ
0.5
Φ
0.6
Φ
0.75
Φ
1.2
Φ
2.2
Φ
3.6
Φ
6.2
내경
Φ
0.16
Φ
0.28
Φ
0.38
Φ
0.65
Φ
1.4
Φ
2.2
Φ
4.0
- 노즐은 장착 부품의 형태 및 크기에 맞추어 적절하게 선택하십시오.
Operation Handbook
14
Chapter 2
Fast & Flexible Chip Shooter
전원 공급 및 생산전 준비 절차
본 Part에서는 전원을 공급하는 방법과 생산을 시작하기전 점검 사항에 대하여 알아봅니다.
- 노즐은 장착 부품의 형태 및 크기에 맞추어 적절하게 선택하십시오.
2. 노즐의 유형 및 적용 부품
2. 노즐 유형별 적용 부품
노즐명 자재번호 최소부품폭 적용 부품
CN020 J90551006A 0.2~0.50 0402 Chip 전용
CN030 J9055133C 0.3 ~ 1.5 0603 Chip 전용
CN040 J9055134C 0.5 ~ 1.25 1005 Chip 전용
CN065 J9055136C 0.8 ~ 2.5 1608, 2012, 3216, Melf, Hemt, SSOP03, TR(23), TR2, Chip- Tantal(3012)
CN140 J9055256A 2.5 ~ 4.0 3216, 6432, Chip-Aluminum(5753), Chip-Tantal(7343), TR(13), Trimmer, SOP2(04), SOP(48), SSOP08
CN220 J9055351A 4.0 ~ 7.0 Chip-Aluminum(7268), SOP(48), Connector, QFP(48), Chip-Coil(8280), Chip-Tantal(8060)
CN400 J9055258B 7.0 ~ 10.0
Chip-Aluminum (9082), SOP(66), SOP2(50), QFP(44), PLCC(18), SOJ2, Connector, TR(22), BGA (208G), Chip-
Coil(1212)
