Operation Handbook 28 Cha pter 3 Fas t & Fl ex ibl e Chip Sh oot er 생산하기 본 Part에서는 생산을 수행하는 작업 절차에 대해 알아봅니다. STOP RESET F/R SELECT LOCK FEEDER CHANGE ST ART READY STOP RESET F/R SELECT LOCK FEEDER CHANGE ST ART READY…
Chapter 3
생산하기
Operation Handbook
27
Chapter 3
Fast & Flexible Chip Shooter
생산하기
본 Part에서는 생산을 수행하는 작업 절차에 대해 알아봅니다.
Edge Fixer 1: Conyeyor에 부착되어 있는 장치로 PCB 기판을 옆에서 1번
밀어 고정시킵니다.
Edge Fixer 2: Conyeyor에 부착되어 있는 장치로 PCB 기판을 옆에서 2번
밀어 고정시킵니다.
None: PCB 클랭핑 방식만을 사용하여 PCB를 고정합니다.
2. Conveyor 설정하기
2. PCB 고정 방식 설정: PCB 기판을 정렬하는 방법을 선택합니다.
Edge Fixer의 선택 기준은 PCB 기판의 무게입니다. PCB 기판의 무게가
1kg 이상일 경우 Edge Fixer 2를 선택하십시오.
Operation Handbook
28
Chapter 3
Fast & Flexible Chip Shooter
생산하기
본 Part에서는 생산을 수행하는 작업 절차에 대해 알아봅니다.
STOP
RESET
F/R SELECT
LOCK
FEEDER
CHANGE
START READY
STOP
RESET
F/R SELECT
LOCK
FEEDER
CHANGE
START READY
3. Backup Pin 배치하기
1. 전/후면 안전 Door 열기
2. ‘STOP’ 버튼 누르기
3. ‘RESET’ 버튼 누르기
4. PCB 기판 하부를 지지하도록 Backup Pin 설치
Backup Pin 배치전에 반드시 모터의 전원을 끄고 작업하십시오.
위 험
Backup Table을 상승시킨
상태에서 Backup Pin을
배치하십시오.
경 고
Backup Pin 배치에 대한
자세한 내용은 <PART VI>의
‘기타 점검 사항’ 중 ‘Backup Pin
배치하기’ 부분 71페이지 참조
Chapter 3
생산하기
Operation Handbook
29
Chapter 3
Fast & Flexible Chip Shooter
생산하기
본 Part에서는 생산을 수행하는 작업 절차에 대해 알아봅니다.
STOP
RESET
F/R SELECT
LOCK
FEEDER
CHANGE
START READY
3. Backup Pin 배치하기

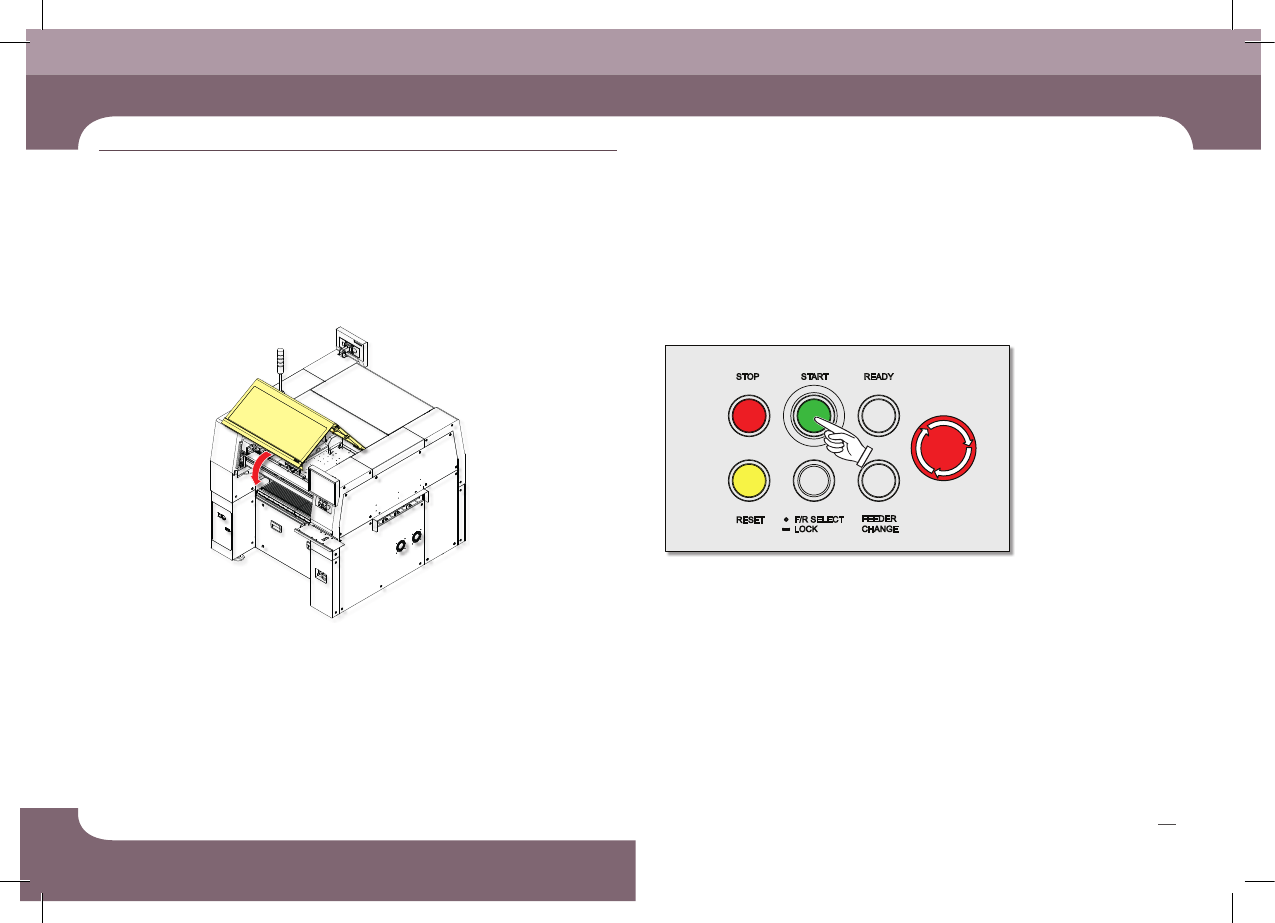

5. 전/후면 안전 Door 닫기 6. ‘READY’ 버튼 누르기
