Chapte r 5 Changing Jobs Operation Handbook 47 Cha pter 5 Fas t & Fl ex ibl e Chip Sh oot er Changing Jobs 본 Part 에서는 기본적인 SMT In-Line 작업 프로세스에 대해 살펴보고, 작업 중 기존 작업에서 새로운 작업으로 전환하는 방법에 대해 알아봅니다. Magazine Loader Screen…
Operation Handbook
46
Chapter 4
Fast & Flexible Chip Shooter
비상 정지 방법
본 Part 에서는 생산중 에러나 기타 사항을 점검하고 조치할 경우, 장비의 일시 중단 방법
(Continue/Start 모드), 비상 정지 방법(인위/시스템 비상 정지), 비상 정지 후 시스템을 재가동하는
방법 등을 알아봅니다.
사용자가 조치할 수 없는 에러라면, 관리자에게 알리고 당사의 C/S 회사(STS)로 연락하십시오.
비상 정지로 인해 작업이 중지된 경우에는 에러를 조치한 후 작업을 처음부터 다시 시작해야 합니다.
2. 시스템 비상 정지: 시스템 자체 판단으로 인한 비상 정지시 조치 방법

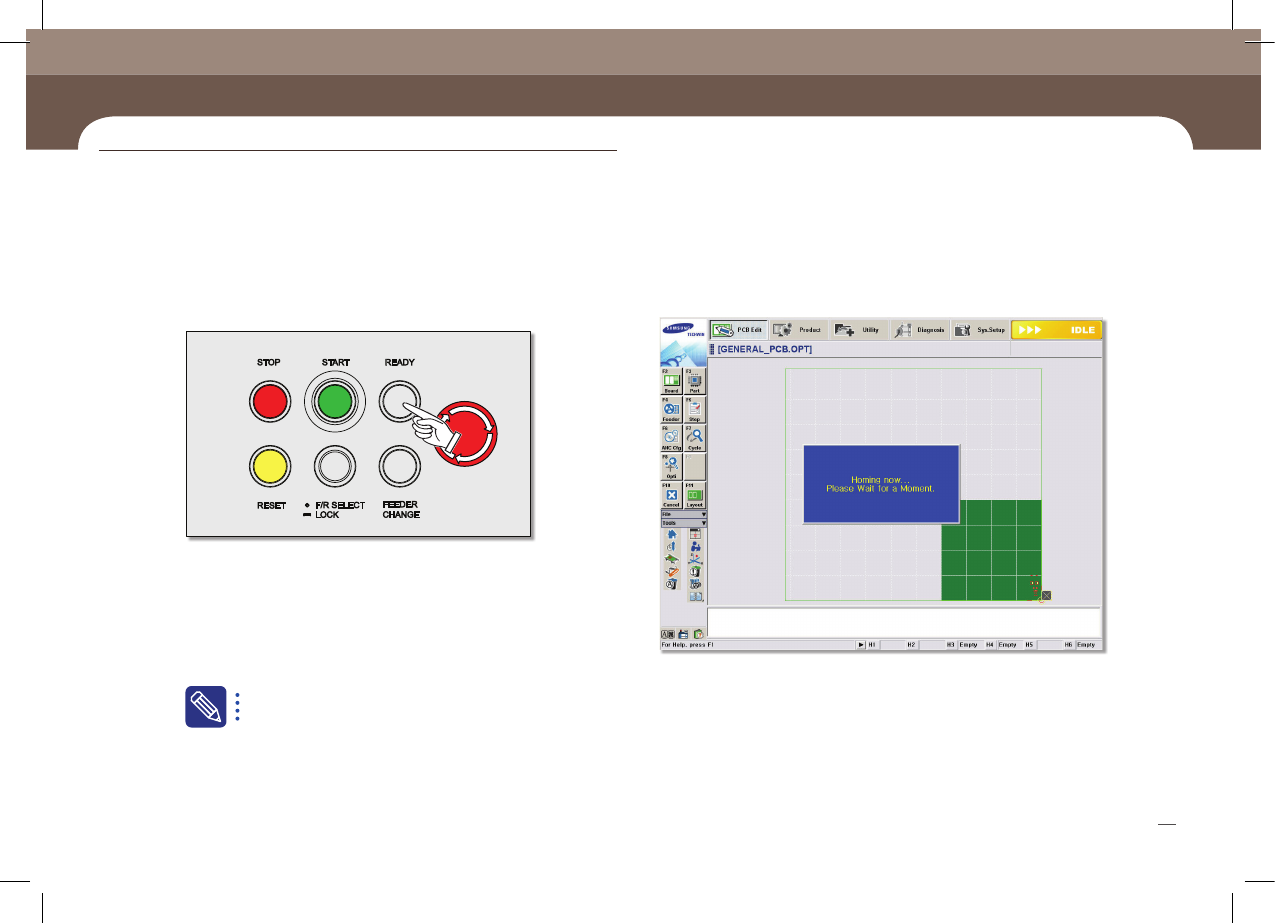

5. ‘READY’ 버튼을 눌러서 장비의 모터에 전원을 공급합니다. 6. 필요시 원점 복귀를 수행합니다.
STOP
RESET
F/R SELECT
LOCK
FEEDER
CHANGE
START READY
Chapter 5
Changing Jobs
Operation Handbook
47
Chapter 5
Fast & Flexible Chip Shooter
Changing Jobs
본 Part 에서는 기본적인 SMT In-Line 작업 프로세스에 대해 살펴보고, 작업 중 기존 작업에서 새로운
작업으로 전환하는 방법에 대해 알아봅니다.
Magazine Loader
Screen Printer
Component Placer
Component Placer
Work Table
Reower
Magazine Unloader
작업순서 In-Line System
조치사항
1 Screen Printer
장비정지 → Metal Mask 제거/세척 → Backup Pin 제거 →새작업파일 로딩 → Backup
Pin 재설치 → Conveyor 폭조절→ Metal Mask 설치 → Solder 체크/보충
2 Component Placer 자세한 설명은 다음 페이지의 Changing Jobs 참조
3 Magazine Loader 새로 작업할 PCB의 폭에 맞게 Conveyor 폭 조절
4 Work Table 새로 작업할 PCB의 폭에 맞게 Conveyor 폭 조절
5 Magazine Unloder 새로 작업할 PCB의 폭에 맞게 Conveyor 폭 조절
6 Reflower Conveyor 폭 조절 → Test장착 → 온도 및 기타 설정
SMT In-Line 프로세스
Operation Handbook
48
Chapter 5
Fast & Flexible Chip Shooter
Changing Jobs
본 Part 에서는 기본적인 SMT In-Line 작업 프로세스에 대해 살펴보고, 작업 중 기존 작업에서 새로운
작업으로 전환하는 방법에 대해 알아봅니다.
Changing Jobs
1. ‘IDLE’ 모드로 전환
1. ‘STOP’ 버튼 누르기 2. ‘RESET’ 버튼 누르기 3. 장비의 ‘IDLE’ 모드 확인
STOP
RESET
F/R SELECT
LOCK
FEEDER
CHANGE
START READY STOP
RESET
F/R SELECT
LOCK
FEEDER
CHANGE
START READY
