Operation Handbook 48 Cha pter 5 Fas t & Fl ex ibl e Chip Sh oot er Changing Jobs 본 Part 에서는 기본적인 SMT In-Line 작업 프로세스에 대해 살펴보고, 작업 중 기존 작업에서 새로운 작업으로 전환하는 방법에 대해 알아봅니다. Changing Jobs 1. ‘IDLE’ 모드 로 전 환 1. ‘STO P’ 버튼 …
Chapter 5
Changing Jobs
Operation Handbook
47
Chapter 5
Fast & Flexible Chip Shooter
Changing Jobs
본 Part 에서는 기본적인 SMT In-Line 작업 프로세스에 대해 살펴보고, 작업 중 기존 작업에서 새로운
작업으로 전환하는 방법에 대해 알아봅니다.
Magazine Loader
Screen Printer
Component Placer
Component Placer
Work Table
Reower
Magazine Unloader

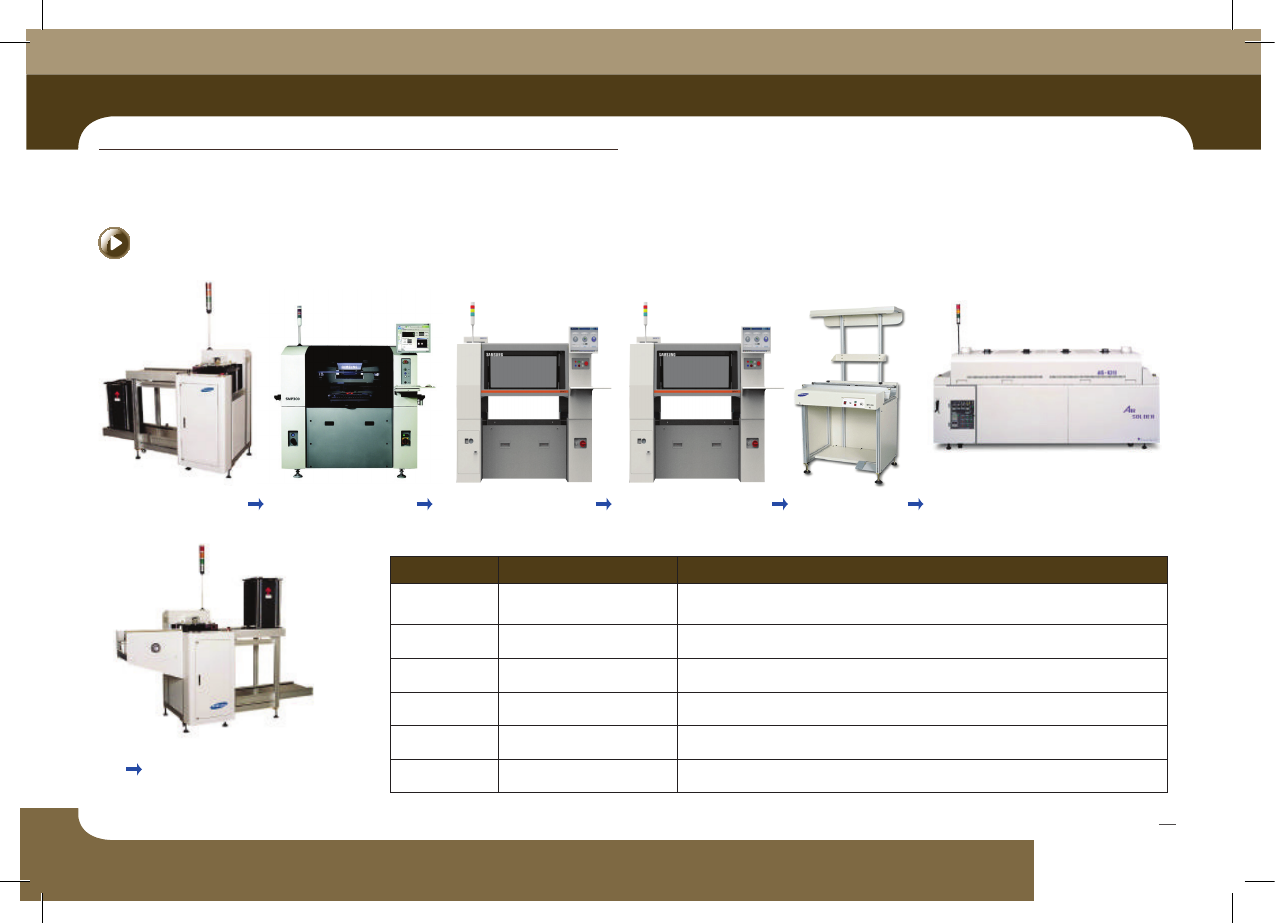

작업순서 In-Line System
조치사항
1 Screen Printer
장비정지 → Metal Mask 제거/세척 → Backup Pin 제거 →새작업파일 로딩 → Backup
Pin 재설치 → Conveyor 폭조절→ Metal Mask 설치 → Solder 체크/보충
2 Component Placer 자세한 설명은 다음 페이지의 Changing Jobs 참조
3 Magazine Loader 새로 작업할 PCB의 폭에 맞게 Conveyor 폭 조절
4 Work Table 새로 작업할 PCB의 폭에 맞게 Conveyor 폭 조절
5 Magazine Unloder 새로 작업할 PCB의 폭에 맞게 Conveyor 폭 조절
6 Reflower Conveyor 폭 조절 → Test장착 → 온도 및 기타 설정
SMT In-Line 프로세스
Operation Handbook
48
Chapter 5
Fast & Flexible Chip Shooter
Changing Jobs
본 Part 에서는 기본적인 SMT In-Line 작업 프로세스에 대해 살펴보고, 작업 중 기존 작업에서 새로운
작업으로 전환하는 방법에 대해 알아봅니다.
Changing Jobs

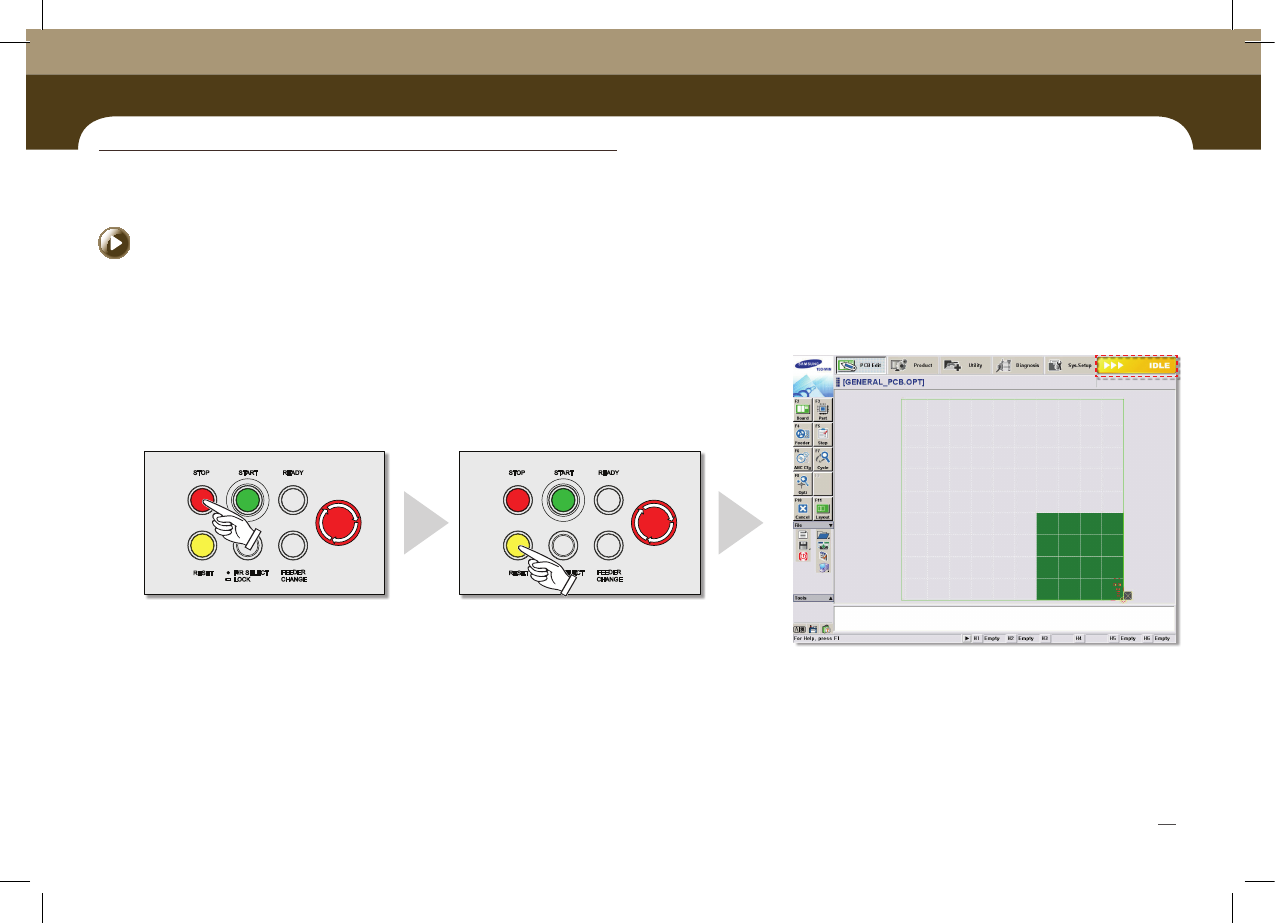

1. ‘IDLE’ 모드로 전환
1. ‘STOP’ 버튼 누르기 2. ‘RESET’ 버튼 누르기 3. 장비의 ‘IDLE’ 모드 확인
STOP
RESET
F/R SELECT
LOCK
FEEDER
CHANGE
START READY STOP
RESET
F/R SELECT
LOCK
FEEDER
CHANGE
START READY
Chapter 5
Changing Jobs
Operation Handbook
49
Chapter 5
Fast & Flexible Chip Shooter
Changing Jobs
본 Part 에서는 기본적인 SMT In-Line 작업 프로세스에 대해 살펴보고, 작업 중 기존 작업에서 새로운
작업으로 전환하는 방법에 대해 알아봅니다.

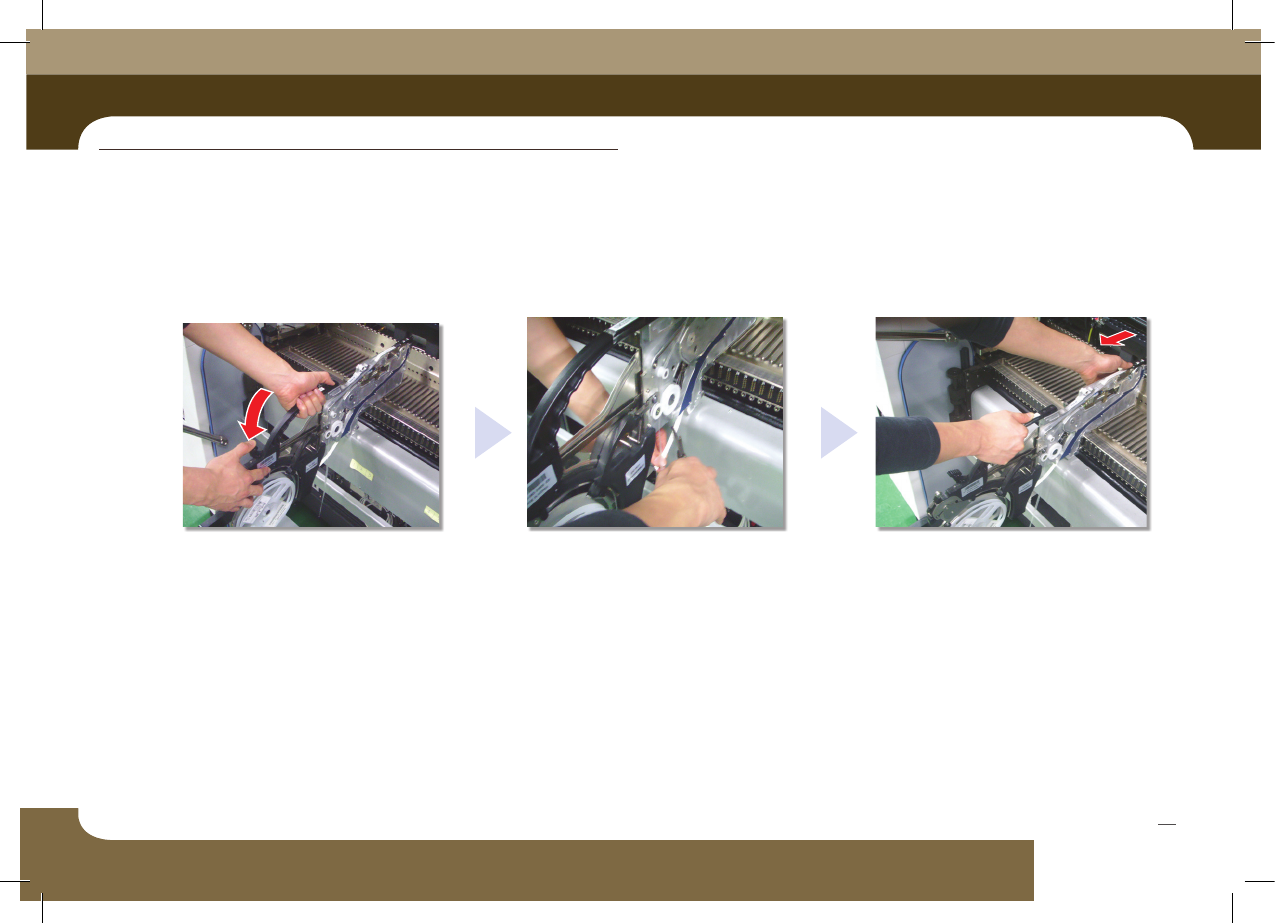

2. 피더 분리
1. 그립(Grip)을 뒤로 당깁니다. 2. 커버 테이프를 제거합니다. 3. 피더를 분리합니다.
