Operation Handbook
48
Chapter 5
Fast & Flexible Chip Shooter
Changing Jobs
본 Part 에서는 기본적인 SMT In-Line 작업 프로세스에 대해 살펴보고, 작업 중 기존 작업에서 새로운
작업으로 전환하는 방법에 대해 알아봅니다.
Changing Jobs
1. ‘IDLE’ 모드로 전환
1. ‘STOP’ 버튼 누르기 2. ‘RESET’ 버튼 누르기 3. 장비의 ‘IDLE’ 모드 확인
STOP
RESET
F/R SELECT
LOCK
FEEDER
CHANGE
START READY STOP
RESET
F/R SELECT
LOCK
FEEDER
CHANGE
START READY
Chapter 5
Changing Jobs
Operation Handbook
49
Chapter 5
Fast & Flexible Chip Shooter
Changing Jobs
본 Part 에서는 기본적인 SMT In-Line 작업 프로세스에 대해 살펴보고, 작업 중 기존 작업에서 새로운
작업으로 전환하는 방법에 대해 알아봅니다.
2. 피더 분리
1. 그립(Grip)을 뒤로 당깁니다. 2. 커버 테이프를 제거합니다. 3. 피더를 분리합니다.
Operation Handbook
50
Chapter 5
Fast & Flexible Chip Shooter
Changing Jobs
본 Part 에서는 기본적인 SMT In-Line 작업 프로세스에 대해 살펴보고, 작업 중 기존 작업에서 새로운
작업으로 전환하는 방법에 대해 알아봅니다.
새로운 PCB 파일을 다운로드합니다. 자세한 설명은 본 매뉴얼의
"PART III. 생산하기"의 "PCB 파일로딩" 부분을 참조하십시오.
새로운 PCB에 맞게 Conveyor 폭을 조절합니다.
자세한 설명은 본 매뉴얼의 "PART III. 생산하기"의 "Conveyor 폭조절" 부분을 참조하십시오.

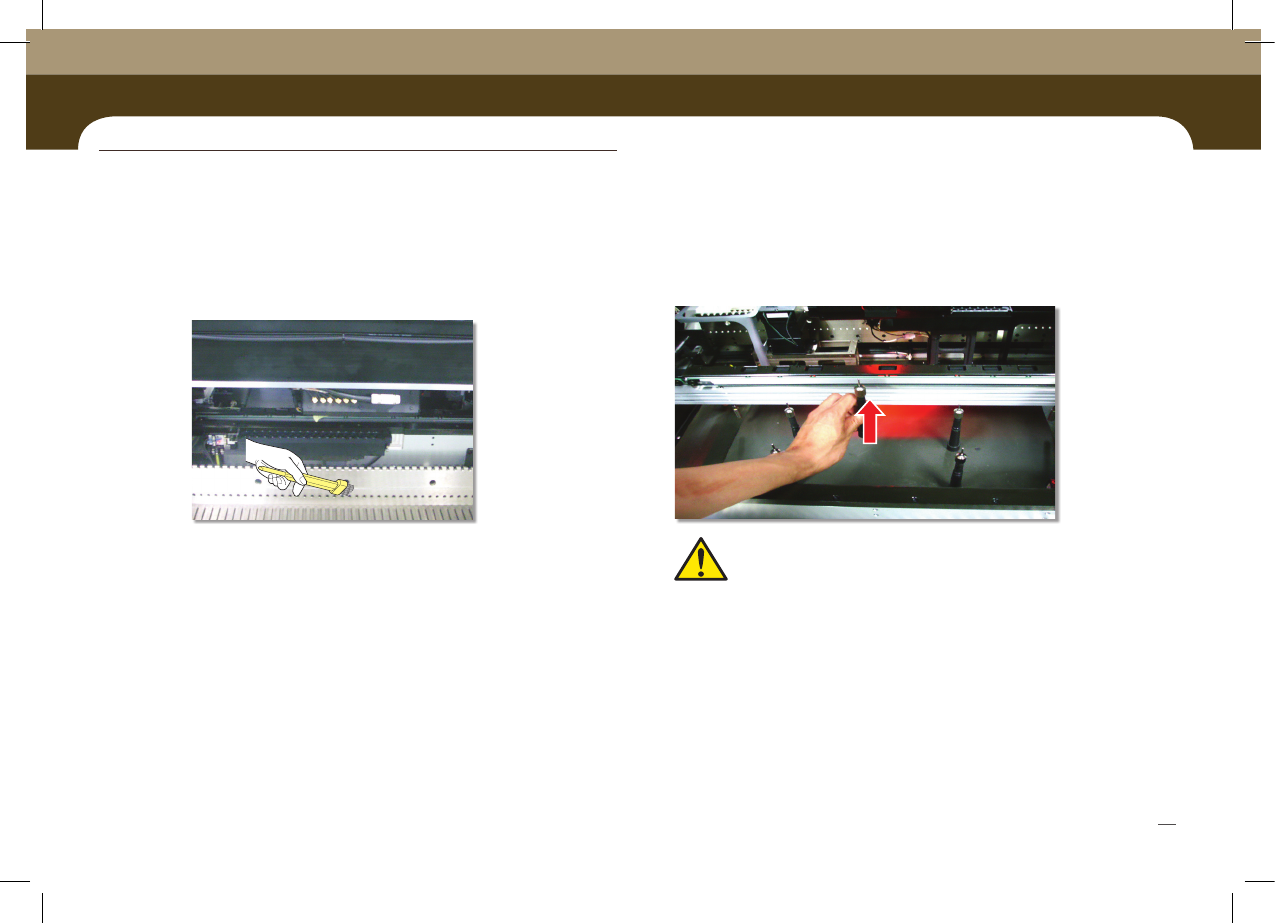

제공되는 브러쉬 또는 작은 브러쉬를 이용하여 피더베이스 상면과 Slot에
있는 칩 또는 이물질을 제거합니다.
3. 피더베이스 청소하기
4. PCB 파일 다운로드
5. Backup Pin 제거
6. Conveyor 폭조절
Backup Pin을 제거하기 전에 반드시 장비의 모터 전원을 끄고 작업하십시오.
경 고
