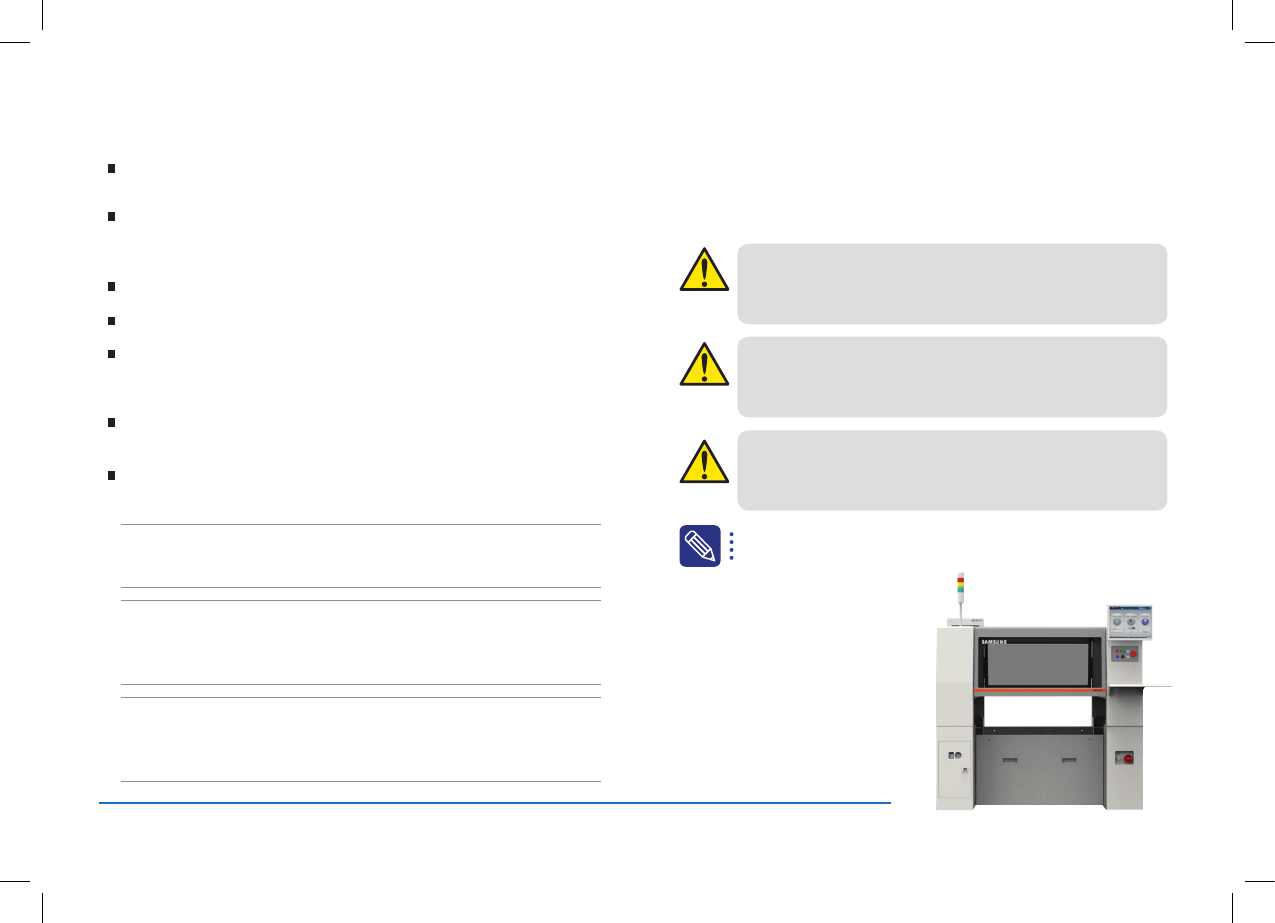

※안전을 위한 경고 및 주의 사항
이 표시는 설명된 내용을 준수하지 않을 경우 사고가 발생하거나,
작업자가 사망 또는 심한 상처를 입을 우려가 있는 사항에 대해서
설명합니다. 반드시 설명된 내용을 준수하십시오.
위 험
이 표시는 설명된 내용을 준수하지 않을 경우 사고가 발생하거나,
작업자가 상처를 입을 우려가 있는 사항에 대해서 설명합니다.
반드시 설명된 내용을 준수하십시오.
경 고
이 표시는 설명된 내용을 준수하지 않을 경우 장비 혹은 내장된
프로그램, 데이터 등에 손상이 발생 할수있는, 사항에 대해서
설명합니다. 반드시 설명된 내용을 준수하십시오.
주 의
Copyright © 2012 Samsung Techwin Co., Ltd. All rights reserved.
본 매뉴얼과 본 매뉴얼에서 언급된 하드웨어/소프트웨어는 저작권법의 보호를
받습니다.
본 매뉴얼의 내용과 사양은 사전 예고 없이 변경될 수 있습니다. 개정에 관한
상세한 정보는 당 사업부의 인터넷 홈페이지를 방문하여 주시기 바랍니다.
본 매뉴얼에서 다루는 정보는 삼성테크윈주식회사가 신뢰할 수 있는
정보입니다. 그러나 부정확한 내용이나 오타로 인해 발생되는 상황에 대해서
삼성테크윈주식회사는 책임이 없습니다.
SM471은 삼성테크윈주식회사의 등록상표 입니다.
Windows XP Embedded는 마이크로소프트사의 등록상표 입니다.
저작권법에 의해 정상적인 사용을 위한 소프트웨어의 복사본을 작성하는 경우를
제외하고, 삼성테크윈주식회사의 사전 서면 동의 없이 본 매뉴얼과 매뉴얼 내에
포함된 정보의 일부 또는 전부를 복사하는 것은 금지되어 있습니다.
본 매뉴얼과 장비에 대한 문의 사항이나 오류, 개선사항, 오·탈자 등에 관해서는
아래의 연락처로 문의하여 주시기 바랍니다.
본 매뉴얼에는 안전에 관하여 유의해야 할 사항과 작업시 참고할 사항에 대하여
다음과 같이 기재하고 있습니다.
삼성테크윈 주식회사
MMS 사업부
(http://www.samsung-smt.com)
고객불만 접수센터
Tel: 070-7117-9110
Fax: 031-8018-3738
E-mail: smtcs@samsung.com
(주)STS (당사 SMT C/S 지정회사)
경기도 용인시 기흥구 신갈동 388-134번지
Tel: 031-281-6900
Fax: 031-281-9206
이 표시에 따른 사항은 해당 항목을 작업할 때 운영자가 참고할
사항에 대해서 설명합니다.
Table of Contents
Table of Contents .......................................................... 5
개요 - Operation 프로세스 ............................................ 6
PART II
전원 공급 및 생산전 준비 절차
전원 공급 절차 ............................................................. 12
생산전 준비 절차 ......................................................... 16
PART III
생산하기
생산 준비하기 ..............................................................25
생산하기 ...................................................................... 30
생산 완료하기 ..............................................................33
PART IV
비상 정지 방법
일시 중단하기 ..............................................................38
비상 정지하기 ..............................................................42
PART V
Changing Jobs
SMT In-Line 프로세스 .................................................. 48
Changing Jobs .............................................................49
Operation Hand-Book
PART VI
기타 점검 사항
Feeder 점검하기 ..........................................................54
Backup Pin 배치하기 ................................................... 61
PART I
장비 Overview
장비 각 부 명칭 .............................................................. 7
조작 패널 명칭 ............................................................... 8
MMI 구성 화면 .............................................................. 9
Chapter 1
장비 Overview
Operation Handbook
6
Fast & Flexible Chip Shooter
SM471을 운용하기 위한 전반적인 프로세스는 다음과 같습니다.
●
공압
●
정격전압
●
장비내부 이물질
●
노즐 배치 상태
●
공급장치
●
안전커버
●
장비 주변의 안전 등을 점검합니다.
1. 장비 기동전 점검하기
장비 전면의 Main 스위치를 시계
방향으로 돌려 장비에 전원을
공급합니다.
2. Main 스위치 켜기
MMI 가 실행되면 프로그램이
자동으로 초기화되면서 장비의 각
모듈을 점검합니다.
3. MMI의 초기화
장비를 조작할 수 있도록
‘
READY
’
버튼을 누릅니다.
4. 장비 모터에 전원 공급
기판의 하부를 지지하도록 Backup
Pin을 적절한 위치에 배치하십시오.
9. Backup Pin 배치하기
●
MMI의 ‘Production’ 메뉴 선택
●
<Production Plan>란에 생산량 입력
●
MMI의 ‘START’ 하위메뉴 선택
●
조작패널의 ‘START’ 버튼 누르기
10. PCB 생산하기
생산이 완료되면 <PCB Stop> 버튼을
클릭하여 생산을 완료합니다.
11. 생산종료
●
‘RESET’ 버튼 클릭
●
‘Exit’ 아이콘 클릭
●
Main 스위치 끄기(시계 반대 방향)
●
작업장 주변 정리
12. 장비의 전원 끄기
MMI에서 ‘Home’ 버튼을 클릭하여
원점복귀를 수행합니다.
5. 원점 복귀 수행
작업하려는 PCB 파일을 선택하여 PCB
파일을 로딩합니다.
7. PCB 파일 로딩
장비의 실장 정밀도를 높이기 위
해 실장 작업 시작전에 약 10분간
Warming-Up 운전을 실행합니다.
6. Warming-Up
●
컨베이어 폭 조절
●
PCB 고정 방식을 설정합니다.
8. Conveyor 설정하기
개 요
개요-Operation 프로세스
