Chapte r 6 기타 점검 사항 Operation Handbook 59 Cha pter 6 Fas t & Fl ex ibl e Chip Sh oot er 기타 점검 사항 본 Part에서는 장비 운용시 발생할 수 있는 문제 사항에 대한 조치 방법을 알아 봅니다. 아래의 그림과 같이 부품 정보를 보기 위해 Reel Arm Plate를 측면으로 꺾으면 Reel Arm Plate가 휘어져…
Operation Handbook
58
Chapter 6
Fast & Flexible Chip Shooter
기타 점검 사항
본 Part에서는 장비 운용시 발생할 수 있는 문제 사항에 대한 조치 방법을 알아 봅니다.
- Reel 교환후 Arm Close 시 Reel Arm을 살짝 위로 들어 올린 후 사용합니다.
무리하게 Close할 경우 Reel Stopper가 파손될 수 있습니다.
주 의
Slow Swing
6. Reel 교환 후 동작하기
점검 사항
Reel Hanger Close시 Reel Arm 을 위쪽으로 살짝 들어 올려야 동작합니다.
Chapter 6
기타 점검 사항
Operation Handbook
59
Chapter 6
Fast & Flexible Chip Shooter
기타 점검 사항
본 Part에서는 장비 운용시 발생할 수 있는 문제 사항에 대한 조치 방법을 알아 봅니다.
아래의 그림과 같이 부품 정보를 보기 위해 Reel Arm Plate를
측면으로 꺾으면 Reel Arm Plate가 휘어져서 파손될 수 있습니다.
주 의
Reel 부품정보 확인 시 Reel Arm Plate를 Open(들어올림)하여 확인합니다.
7. Reel의 정보 확인시 주의 사항
1. Reel 정보 확인시 Reel Arm Open후 사용
Operation Handbook
60
Chapter 6
Fast & Flexible Chip Shooter
기타 점검 사항
본 Part에서는 장비 운용시 발생할 수 있는 문제 사항에 대한 조치 방법을 알아 봅니다.
Master PCB
① PCB 휨 정도가 적은 양쪽 Side를 중심으로
Backup Pin을 배치
- PCB의 Hole을 피해서 Backup Pin을 배치합니다.
② PCB 가운데 영역에서 장착점이 집중되는 곳에
Backup Pin을 배치

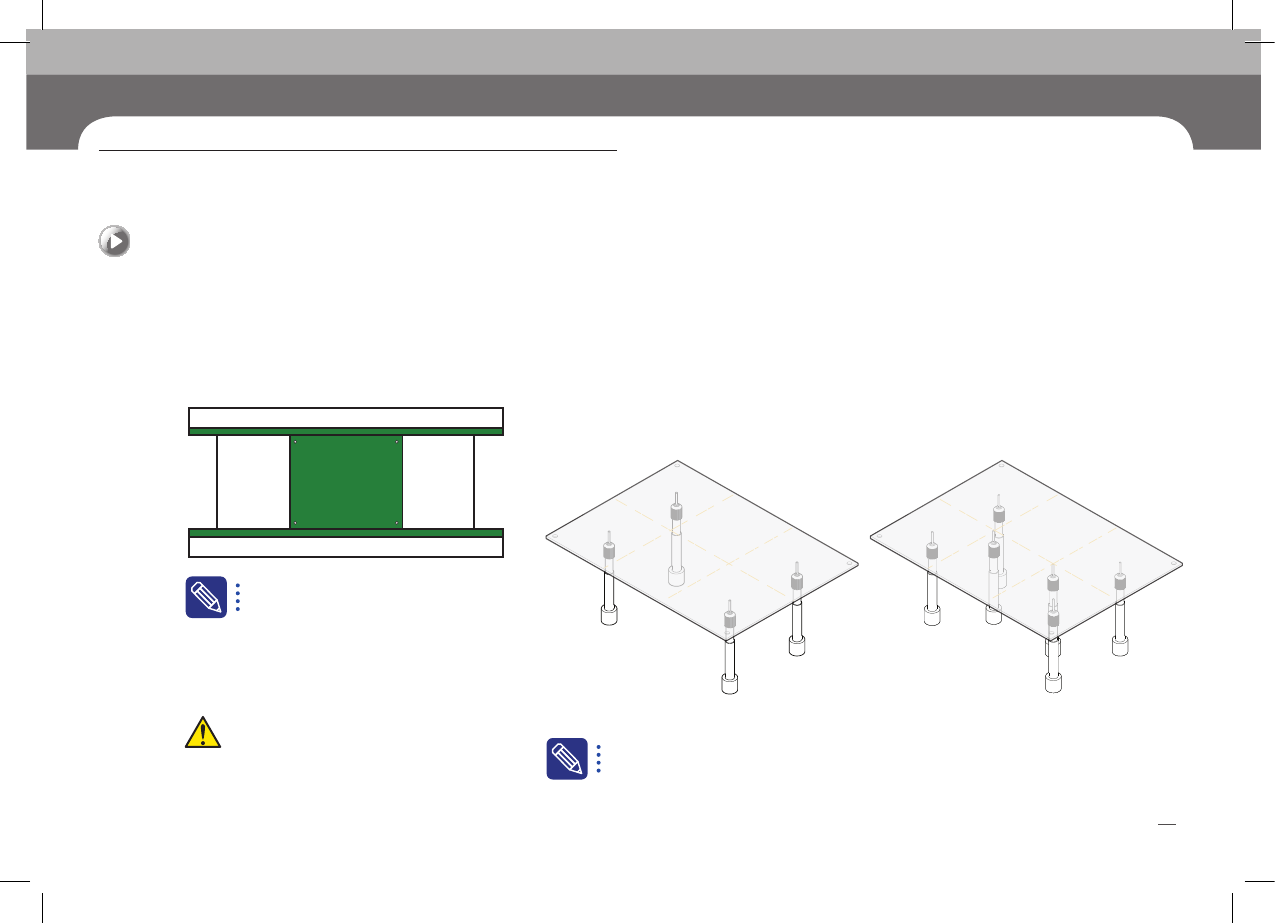

Backup Pin 설정하기
1. Backup Pin의 위치 결정
1. Master PCB를 컨베이어에 투입 2. Backup Pin 배치
Backup Pin을 배치하기 전에 반드시 장비의 모터
전원을 끄고 작업하십시오.
경 고
Master PCB의 제작
- Backup Pin과 부품간의 간섭 방지 목적
- 양면실장 PCB의 경우 아랫면에 부품이 장착되는
영역에 Hole을 내어 만든 Master PCB를 제작합니다.
Backup Pin 수의 결정
- 폭 200mm PCB의 경우 통상 6개
