Operation Handbook
62
Chapter 6
Fast & Flexible Chip Shooter
기타 점검 사항
본 Part에서는 장비 운용시 발생할 수 있는 문제 사항에 대한 조치 방법을 알아 봅니다.
- 작업할 PCB를 컨베이어에 투입하여 고정한 후, 줄자를 이용하여 PCB의 평탄도를 측정합니다.
- 줄자를 이용하여 대각선 방향의 PCB의 평탄도를 확인합니다. - 줄자를 이용하여 수평방향 3지점에 대한 PCB의 평탄도를 확인합니다.
PCB가 평탄하지 않을 경우, 실장 불량의 원인이 될 수 있습니다. PCB가 평탄하지 않다면 Backup Pin 높이를 재 설정하십시오.
주 의
3. PCB의 평탄도 확인
1. 대각선 방향의 PCB 평탄도 확인 2. 수평 방향에 대한 PCB 평탄도 확인
Chapter 6
기타 점검 사항
Operation Handbook
63
Fast & Flexible Chip Shooter

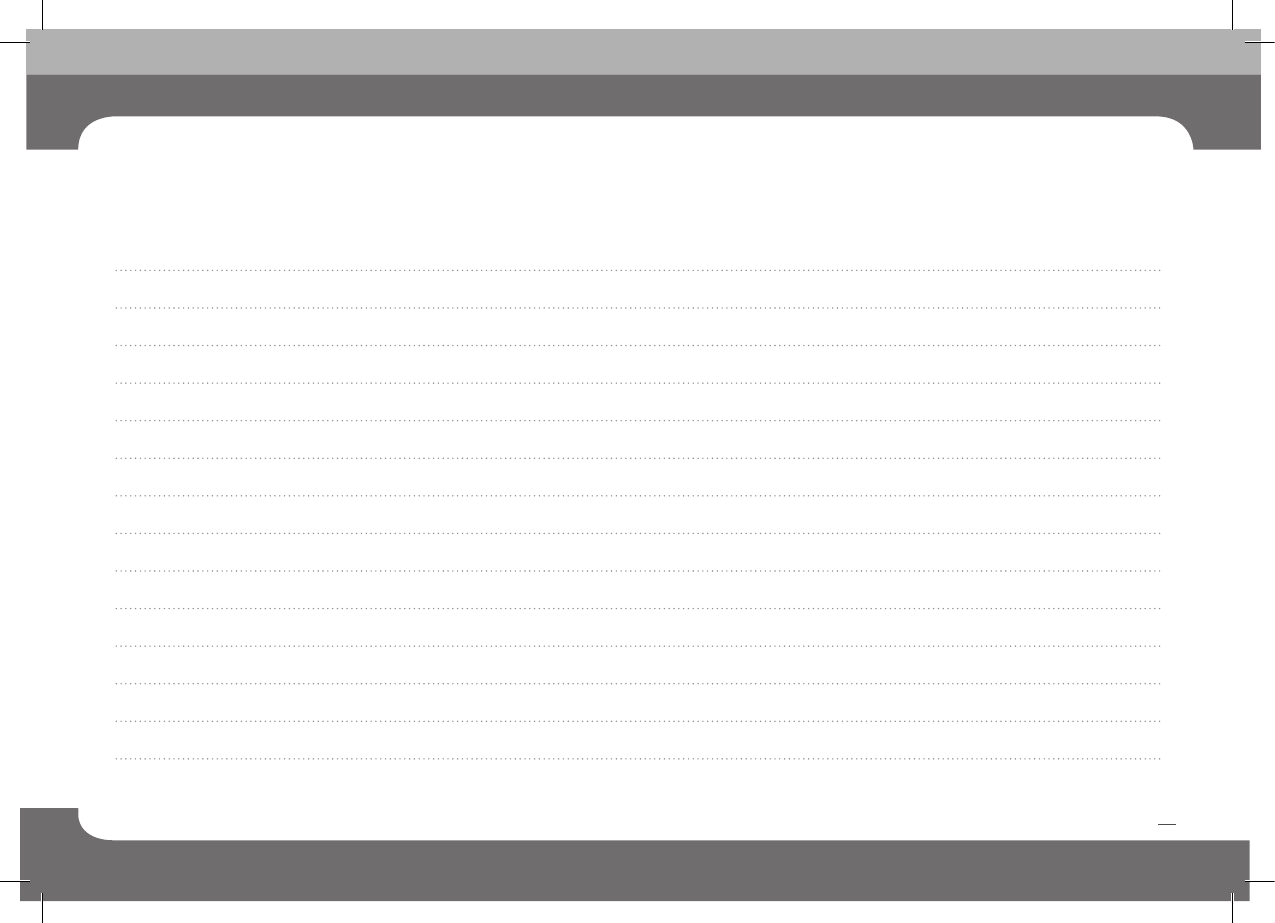

- MEMO
