安装要领书
3-3
3.3 LCD 监视器
剥掉纤维丝胶带，取下保护 LCD 监视器的气泡包装膜、瓦楞纸板。
3.4 基板的传送
请取下传送轨端部的气泡包装材料。
安装要领书
3-4
3.5 供料器台车
3.5.1 供料器台车主体
请拆下气泡包装膜护套。
3.5.2 连接器延长线
请剥下固定进料器继电器电缆和空气管的长丝带。
拆下连接器继电器电缆和空气管的空气帽。
供料器台车主体
气泡包装膜
纤维丝胶带
连接器延长线
空气管
安装要领书
3-5

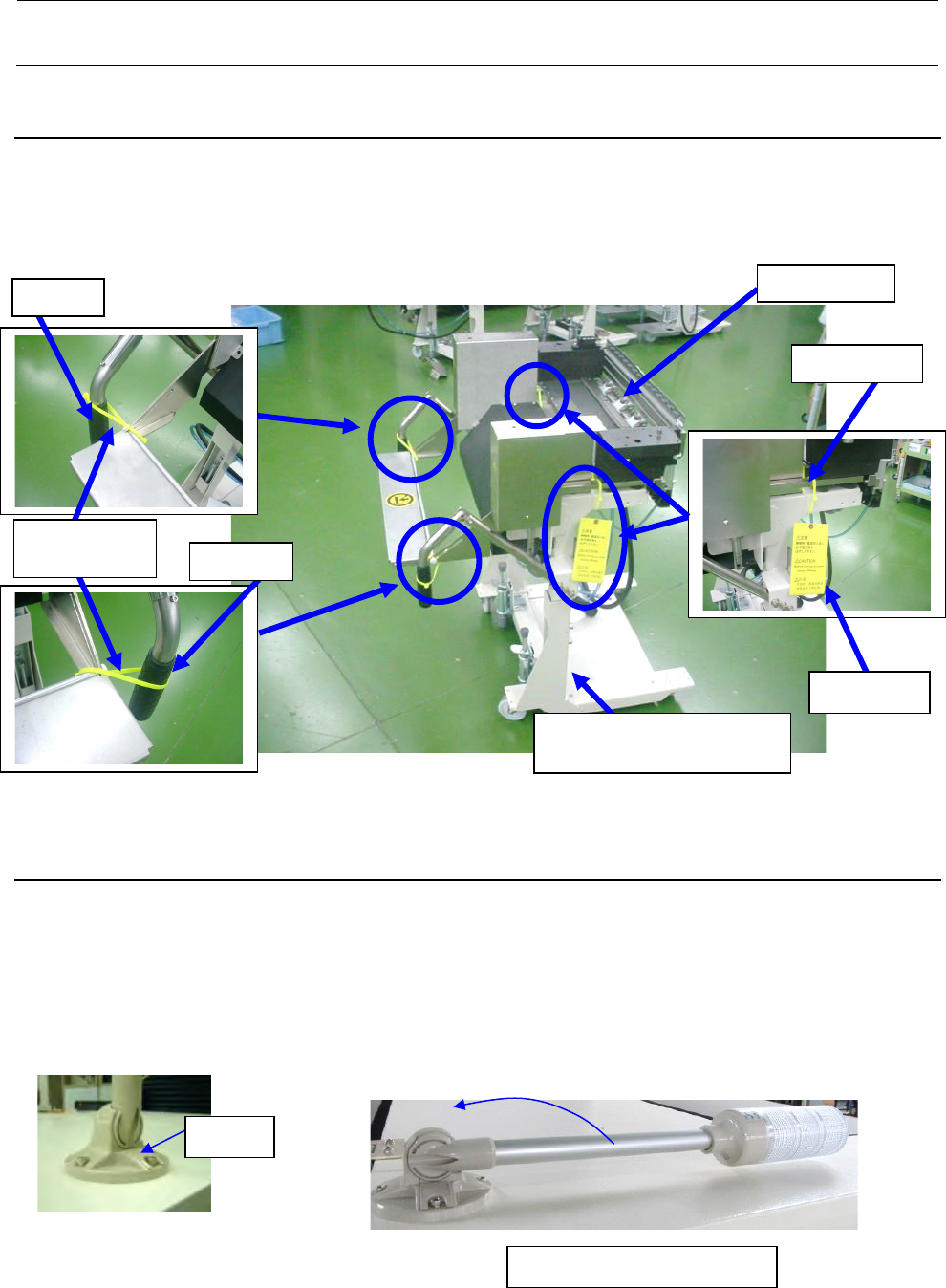

3.5.3 小车框架
请拆下固定进纸器组和小车框架的电缆扎带（黄色）。
同样，移除固定手柄的电缆带（黄色）和小心标签。
3.6 信号灯
① 请拆下将信号灯固定在本体上的纤维丝胶带和信号灯部分的包装材料。
② 请推动信号灯根部的滑片并同时竖起信号灯。
手柄
电缆扎带
小车框架
电缆扎带
手柄
小车框架（一括交換台車）
小心标签
使滑动
拆下纤维丝胶带和包装材料
