安装要领书
4-1

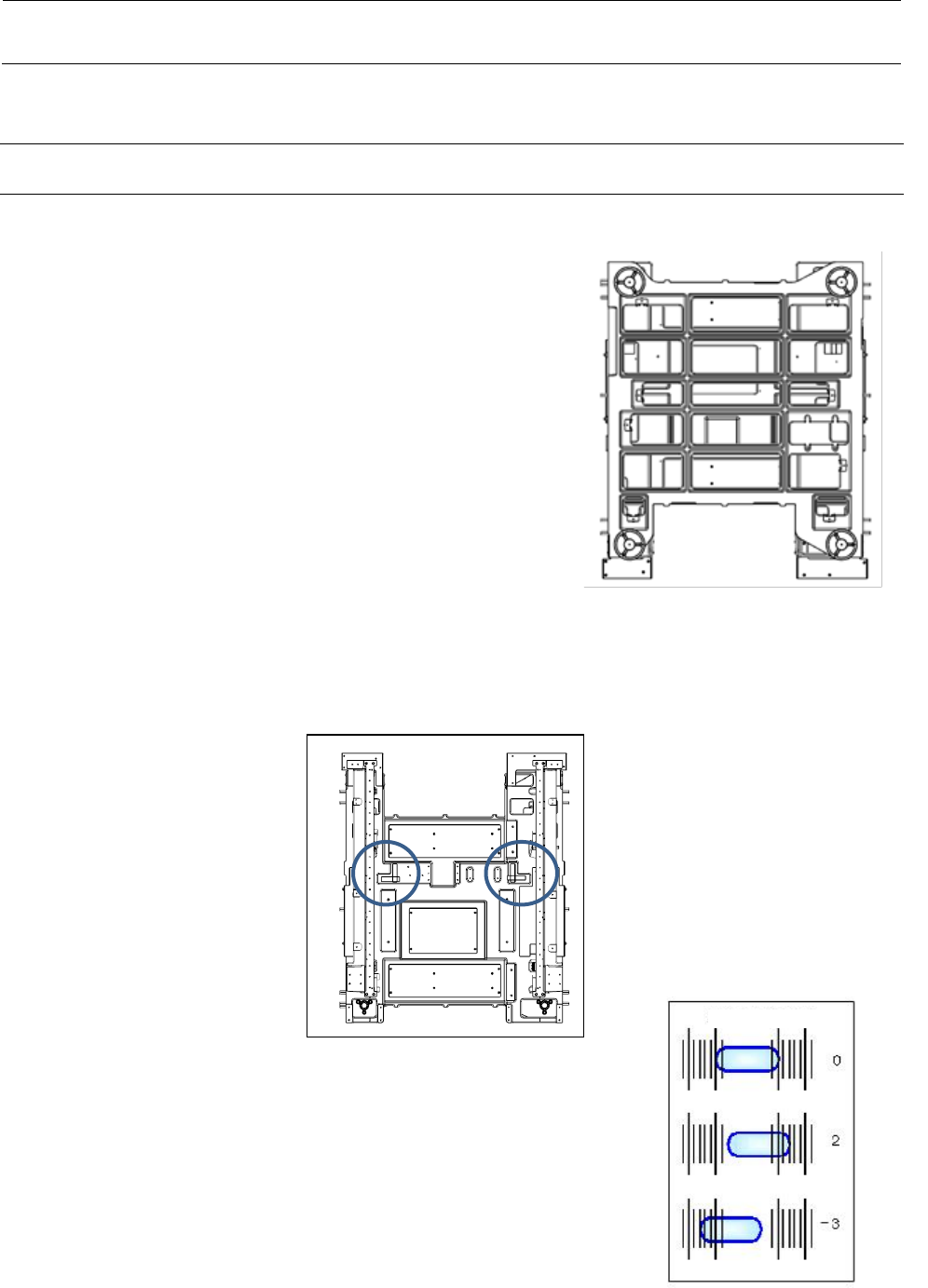

4. 基板传送高度和水平的调整
4.1 水平调整
1) 卸下覆盖调节部分的底部护罩，松开内六角螺栓（3 个）
及调节螺母（确认调节器脚应可以自由移动。）
2) 按①→③→②→④→①→的顺序可以很容易地提升调节
器的高度。
调整前后方向的水平。把水平仪设定成点线状态，然后
上下调节调节器①②、③④，调整为包装中装的水平设
定表值±1 的刻度以内。
※
传送高度 国内规格： H＝900mm
出口规格： H＝根据用户
3) 调整左右方向的水平。把水平仪设定为实线状态，上下
调整调节器①④、②③，调整为包装内装的水平设定表
值±1 刻度以内。
如刻度达不到 1 格刻度以内，调整到左右气泡向反方向的移动量相等。
4) 反复 3、4 的作业，把底条安装面向的水平调整为规格以内。
（使用的水平仪
1Div＝0.05mm/M）
5) 锁定调节器螺母。此时，请确认在锁定状态下书评应在设定值
±1 刻度以内。
固定调节器的六角孔螺栓 A（3 个）。
水平仪刻度的看法
①
②
④
③
前侧
前侧
安装要领书
4-2
4.2 调节脚的地面防滑
标准的调节脚应做地面防滑处理。
1） 机器调整水平后，转动 M8×30（12 处）接触地面，从其位置转动 45 度。
2） 用 M8 螺母拧紧固定。
4.3 超级脚
带有选购品超级脚时，请按照以下程序进行安装。
1） 组装到贴片机主机时，从调节器脚 N 下面用螺丝固定，并不让全减震板露出。
2） 调整贴片机水平后，使用 FP 推进器的 D 切面，插入对边 5.5mm（M3 螺母用）的扳手，转动ＦＰ
推进器，转动螺丝到接触地面不能再转动为止，从其位置转动 45 度，用 M8 螺母拧紧固定。
E66007290A0 调节脚 N 组件
M8螺母×12
FP推顶器
调节脚N×4
安装要领书
5-1
5. XY 装置关系
5.1 取下 X 轴框架固定部件
取下固定 X 轴框架的 Y 轴固定板和安装注意标签。
※ 左右的 X 框架端头均进行调整。
请把 X 轴框架固定到靠进机械前侧。
最后请确认 X 轴的前后移动动作。
X_FRAME_END 组件
注意
标签
注意
标签
BASE_FRAME 组件 BASE_FRAME 组件
固定螺丝（SL6061292TN）（ 8 个）
Y_STOPPER 组件 Y_STOPPER 组件
Y_FIX_BR_V2 (40106051)
