安装要领书 5-1 5. XY 装置关系 5.1 取下 X 轴框架固定部件 取下固定 X 轴框架的 Y 轴固定板和安装注 意标签。 ※ 左右的 X 框架端头均进行 调整。 请把 X 轴框 架固定到靠进机 械前侧。 最后请确认 X 轴的前后移动动 作。 X_FRAME_END 组件 注意 标签 注意 标签 BASE_FRAME 组件 BASE_FRAME 组件 固定螺丝 （ SL6061292 TN ）（ 8 个） Y_STOPPER 组…
安装要领书
4-2

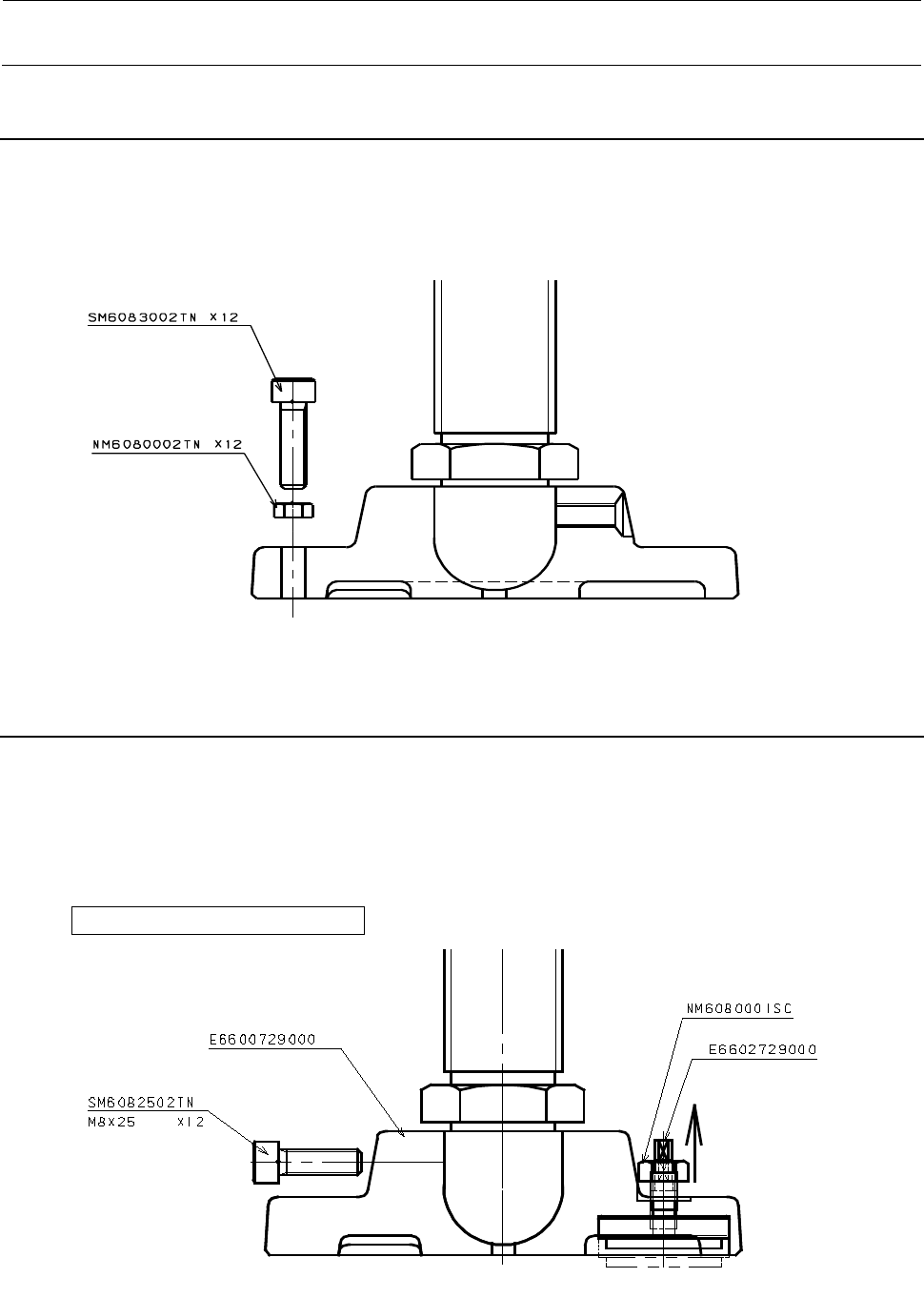

4.2 调节脚的地面防滑
标准的调节脚应做地面防滑处理。
1） 机器调整水平后，转动 M8×30（12 处）接触地面，从其位置转动 45 度。
2） 用 M8 螺母拧紧固定。
4.3 超级脚
带有选购品超级脚时，请按照以下程序进行安装。
1） 组装到贴片机主机时，从调节器脚 N 下面用螺丝固定，并不让全减震板露出。
2） 调整贴片机水平后，使用 FP 推进器的 D 切面，插入对边 5.5mm（M3 螺母用）的扳手，转动ＦＰ
推进器，转动螺丝到接触地面不能再转动为止，从其位置转动 45 度，用 M8 螺母拧紧固定。
E66007290A0 调节脚 N 组件
M8螺母×12
FP推顶器
调节脚N×4
安装要领书
5-1

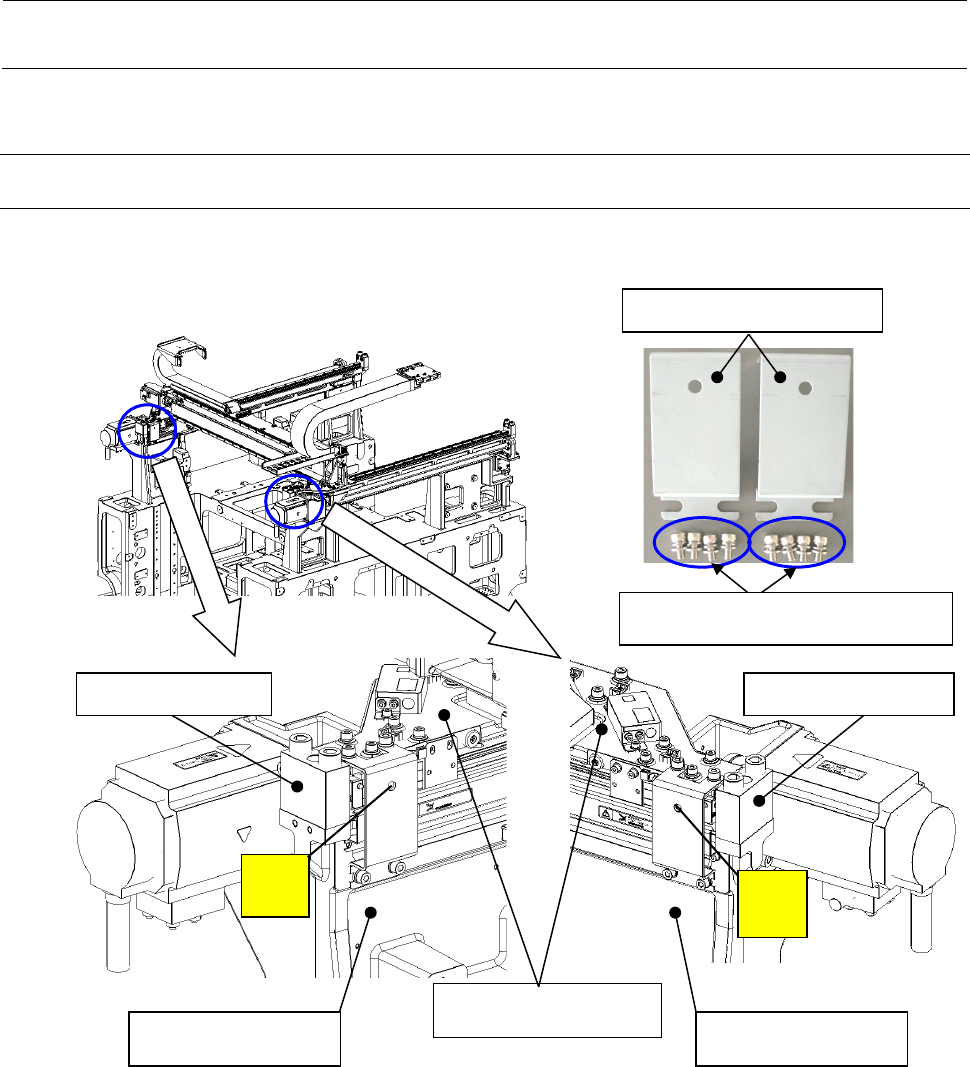

5. XY 装置关系
5.1 取下 X 轴框架固定部件
取下固定 X 轴框架的 Y 轴固定板和安装注意标签。
※ 左右的 X 框架端头均进行调整。
请把 X 轴框架固定到靠进机械前侧。
最后请确认 X 轴的前后移动动作。
X_FRAME_END 组件
注意
标签
注意
标签
BASE_FRAME 组件 BASE_FRAME 组件
固定螺丝（SL6061292TN）（ 8 个）
Y_STOPPER 组件 Y_STOPPER 组件
Y_FIX_BR_V2 (40106051)
安装要领书
5-2

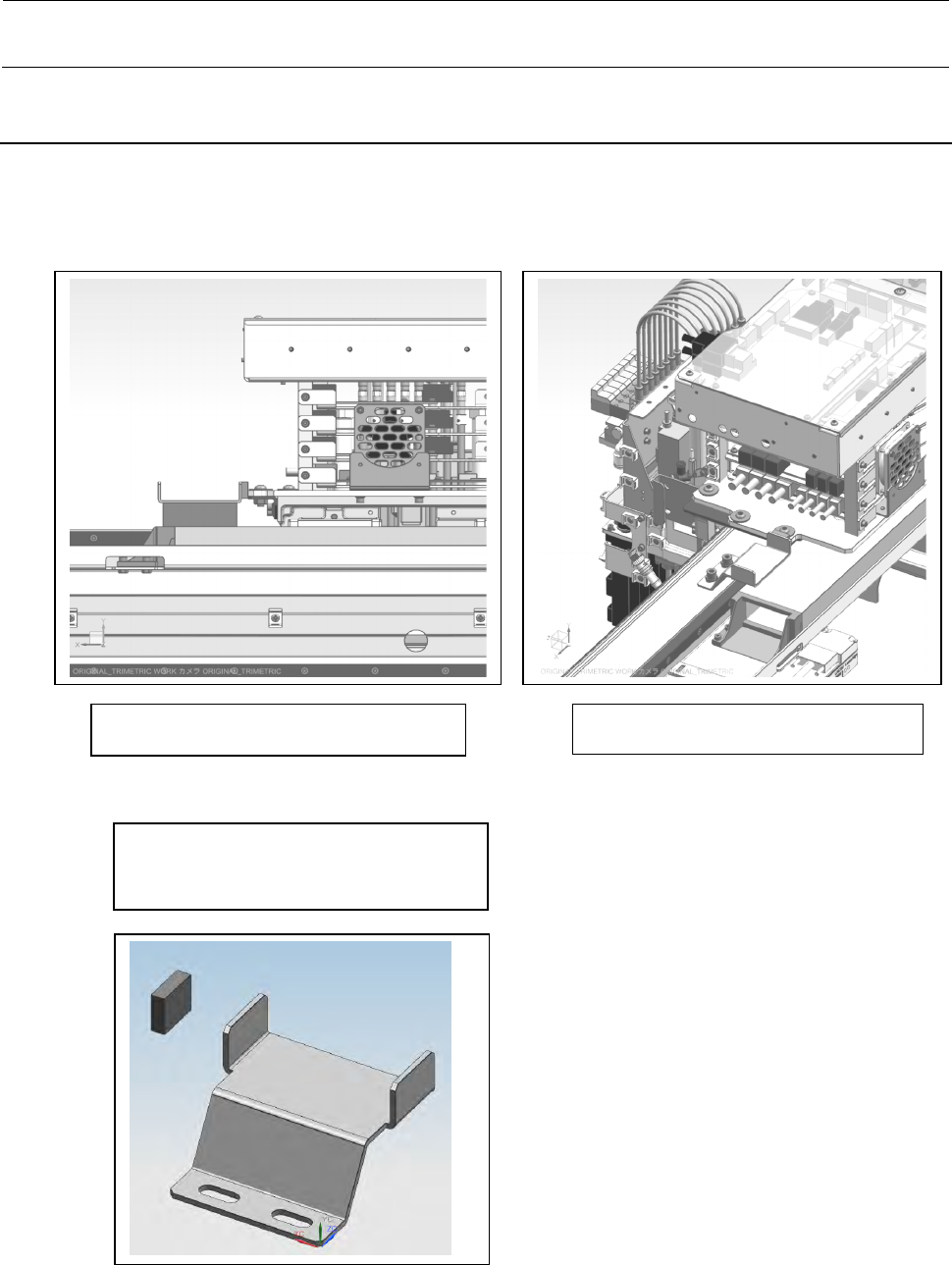

5.2 取下贴装头固定部件
请取下固定贴装头的止动器和安装注意标签。
取下后，请确认贴片头可左右移动。
X STOPPER PLATE (L132E821000)
SCREW(SL6061292TN) (2 个)
X STOPPER PLATE、
限动器橡皮的粘贴面
