安装要领书 5-2 5.2 取下贴装头固定部件 请取下固定贴装 头的止动器和安装注 意标签。 取下后，请确认 贴片头可左右移动。 X STOPPER PLAT E (L132E821000) SCREW(SL606129 2TN) (2 个 ) X STOPPER PLATE 、 限动器橡皮的粘 贴面
安装要领书
5-1
5. XY 装置关系
5.1 取下 X 轴框架固定部件
取下固定 X 轴框架的 Y 轴固定板和安装注意标签。
※ 左右的 X 框架端头均进行调整。
请把 X 轴框架固定到靠进机械前侧。
最后请确认 X 轴的前后移动动作。
X_FRAME_END 组件
注意
标签
注意
标签
BASE_FRAME 组件 BASE_FRAME 组件
固定螺丝（SL6061292TN）（ 8 个）
Y_STOPPER 组件 Y_STOPPER 组件
Y_FIX_BR_V2 (40106051)
安装要领书
5-2
5.2 取下贴装头固定部件
请取下固定贴装头的止动器和安装注意标签。
取下后，请确认贴片头可左右移动。
X STOPPER PLATE (L132E821000)
SCREW(SL6061292TN) (2 个)
X STOPPER PLATE、
限动器橡皮的粘贴面
安装要领书
6-1

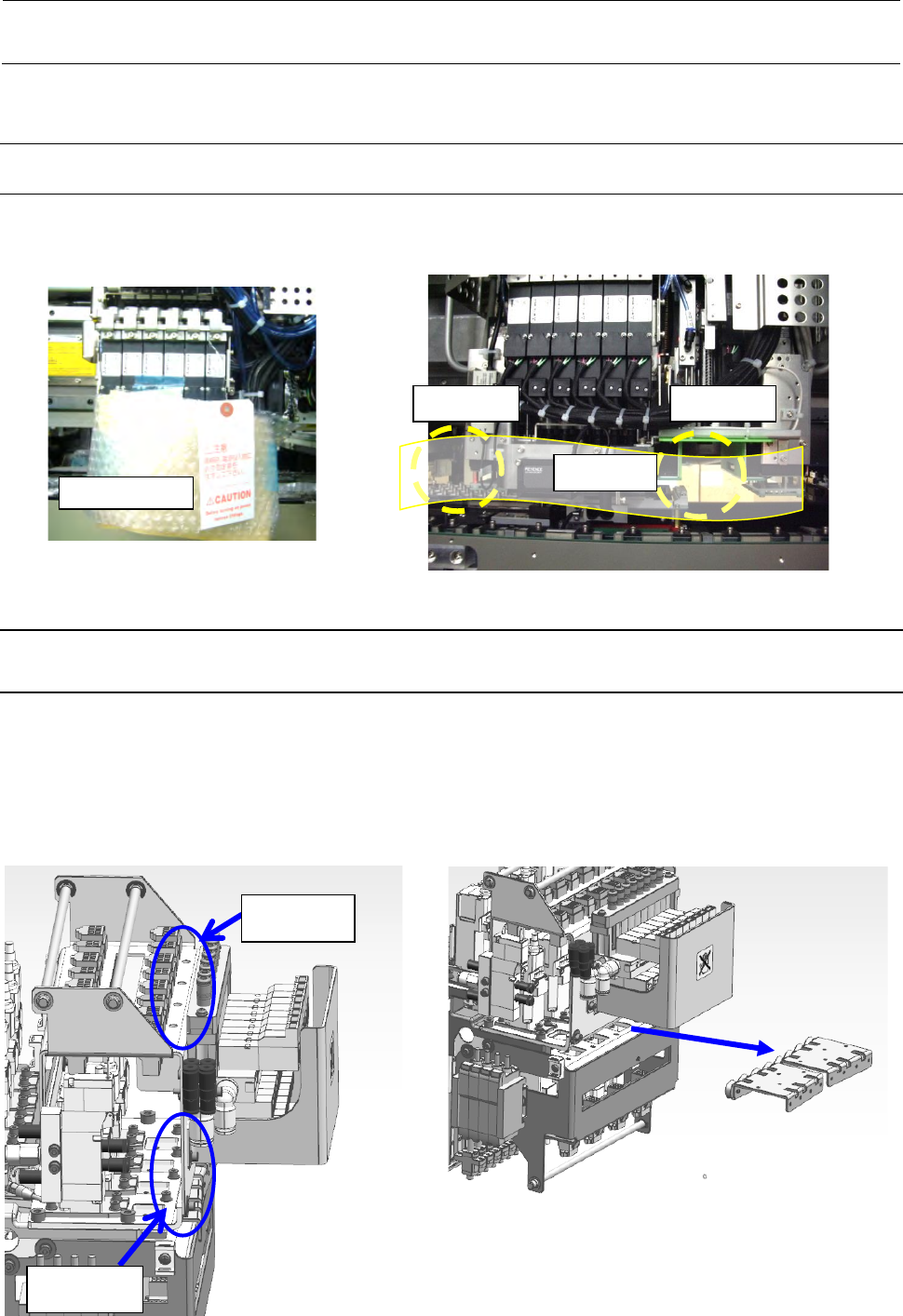

6. 贴装头装置
6.1 取下包装材料
请取注意标签（黄色）、气泡包装膜、贴装头下部的防锈纸（王子制纸公司制「KS-VC1 防锈纸 u-35ss-1
（塑料用）」）、装在 OCC 的下部的干燥剂。
6.2 取下贴装头固定部件
6.2.1 取下 LNC 贴装头 Z 轴固定部件
1） 松开用来固定 ZM 限动器的带垫片内六角螺栓，将限动器移向身前侧拆下。
※请从下图所示的扳手孔旋螺丝。
2） 确认 Z 轴可上下方向顺畅地移动。
干燥剂
干燥剂
防锈纸
气泡包装膜
支撑销
注意标签
