安装要领书 6-2 6.2.2 取下 ZA 轴 卸下四颗螺丝（ 蓝色标记）并取下 ZA 固定支架。 注意 标签
安装要领书
6-1
6. 贴装头装置
6.1 取下包装材料
请取注意标签（黄色）、气泡包装膜、贴装头下部的防锈纸（王子制纸公司制「KS-VC1 防锈纸 u-35ss-1
（塑料用）」）、装在 OCC 的下部的干燥剂。
6.2 取下贴装头固定部件
6.2.1 取下 LNC 贴装头 Z 轴固定部件
1） 松开用来固定 ZM 限动器的带垫片内六角螺栓，将限动器移向身前侧拆下。
※请从下图所示的扳手孔旋螺丝。
2） 确认 Z 轴可上下方向顺畅地移动。
干燥剂
干燥剂
防锈纸
气泡包装膜
支撑销
注意标签
安装要领书
6-2
6.2.2 取下 ZA 轴

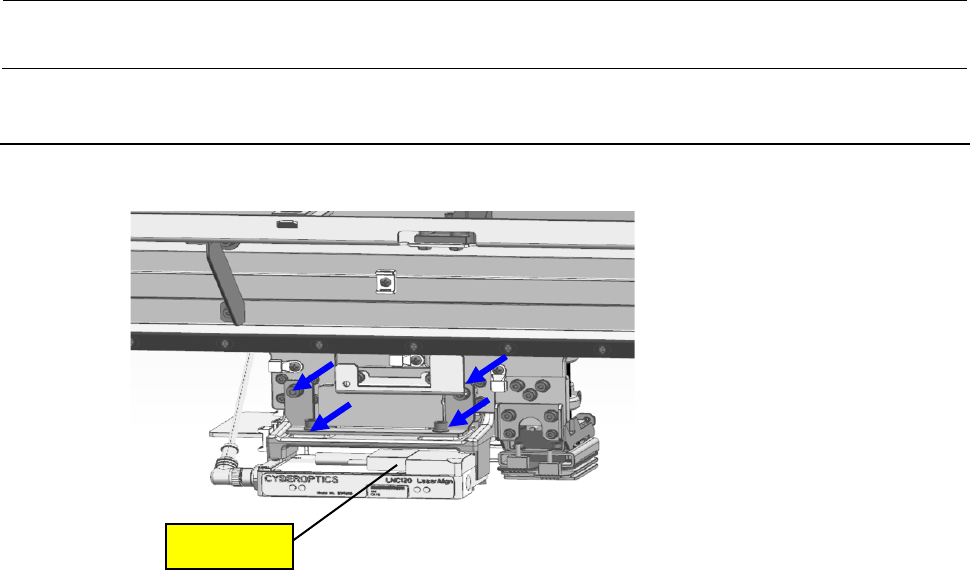

卸下四颗螺丝（蓝色标记）并取下 ZA 固定支架。
注意标签
安装要领书
7-1
7. 基板传送装置关系
7.1 取下传送轨道包装材料
传送轨道中央部

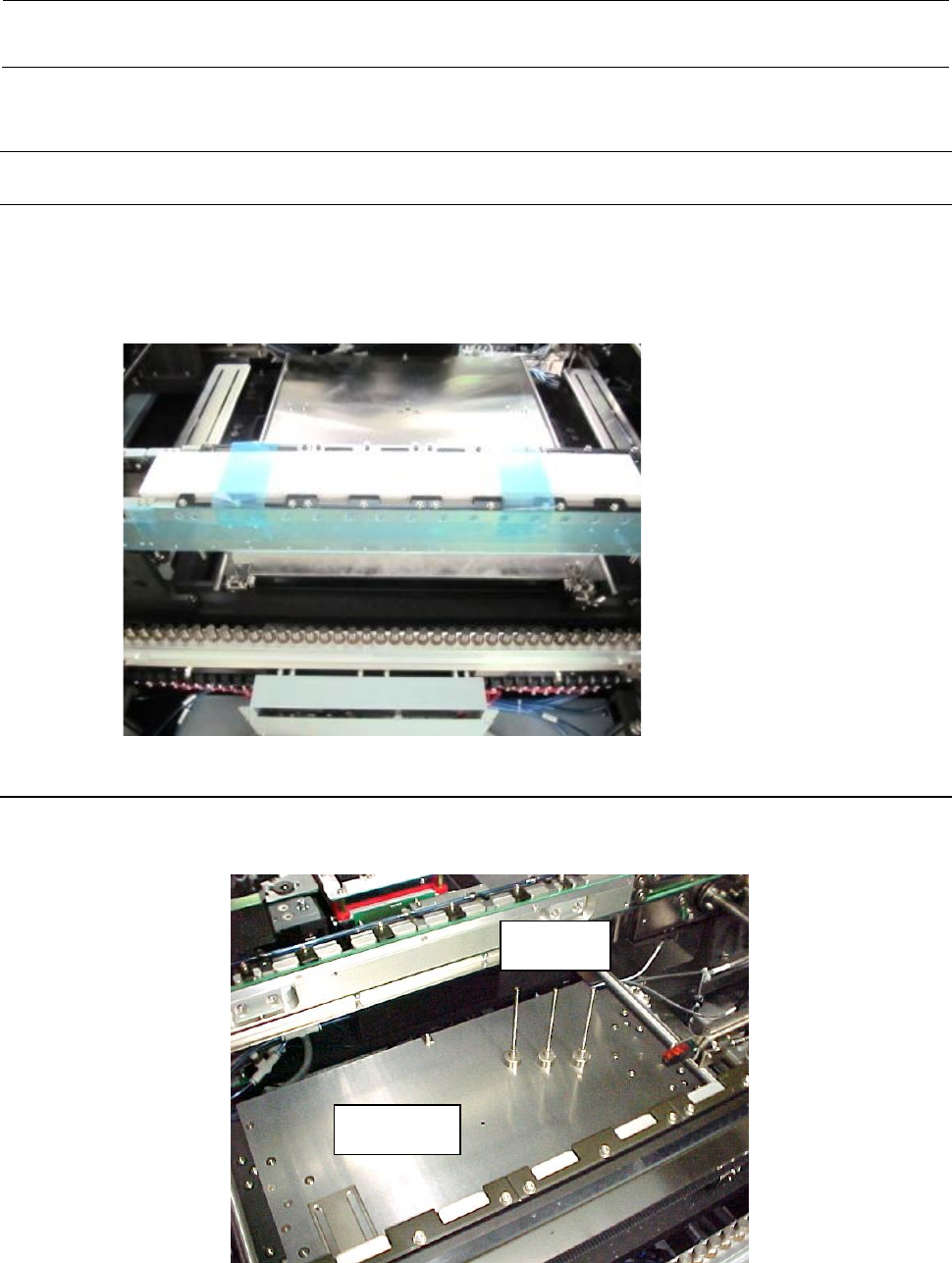

揭下固定基准侧轨道和从动（活动）侧轨道的纤维丝胶带，请先取下夹着传送轨道中央部的泡沫包装
材料之后再揭纤维丝胶带。
7.2 附属品的取下
从包装纸箱里取出支撑销（4012843）安装到贴片机上。
各机种后备销的数量 12 个
支撑机台
支撑销
