安装要领书 9-2 改变电 源电压时，切 换 “ 变压器 ” 的分接头。 图 9-1 显示了 200 V （ 200 V / 220 V / 240 V ）的连接。 图 9-2 显示了 400 V 系统（ 380 V / 400 V / 415 V ）的 连接。 ①②③ ： 4020 5719 SW - T F/MTS WI RE ASM2 ④⑤⑥ ： 变压器包括电缆 图 9-1 200 V 系列 ⑤ ① ④ ② ③ ⑥ AC200V …
安装要领书
9-1
9. 电源电缆线的连接
9.1 程序
1) 连接电源电缆线之前，请确认配电盘的断路器关闭等，连接电源电路的电源应被切断，
同时，卸下护罩 RBR。
2) 请将电源电缆穿过插入口，拆下断流器上部护罩后固定到端子台上。将一字螺丝刀插入端子上部
的方孔，在减弱端子弹簧压力的状态下紧紧地向里插入。FG 线连接到底架上的 FG 连接柱上。
（电源电缆和 FG 线请参照表 9-1 请使用适合电缆长度的电缆线。）
表 9-1 电缆长度的适合断面积
电缆长度（
m
）
导体断面积（mm
2
）
200V 系列
400V 系列
20
不到
5.5
5.5
30
8.0
5.5
40
10.0
6.0
50
14.0
6.0
一次侧断路器在 200 V 系统和 400 V 系统之间正确使用。
请使用符合规格的断路器和指示灯。
输入电压
断路器部件号
200V 系
200V
HA007030000 (30A)
220V
240V
400V 系
380V
HA00654000A (20A)
400V
415V

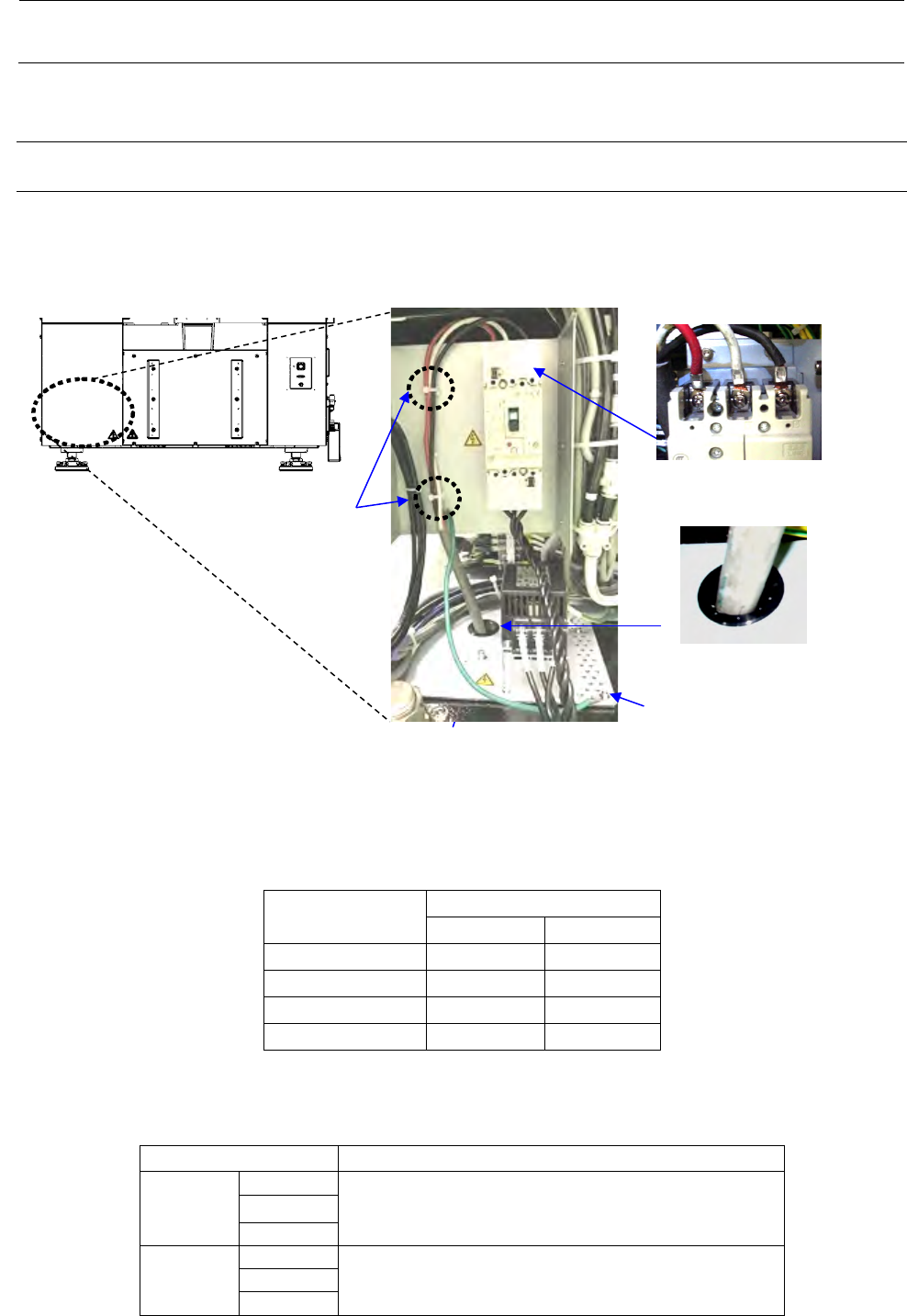

电缆固定
<机器主体背面>
电源电缆线插入口
FG 线连接用的分接头
端子台
表 9-2. 灯和断路器部件号
安装要领书
9-2

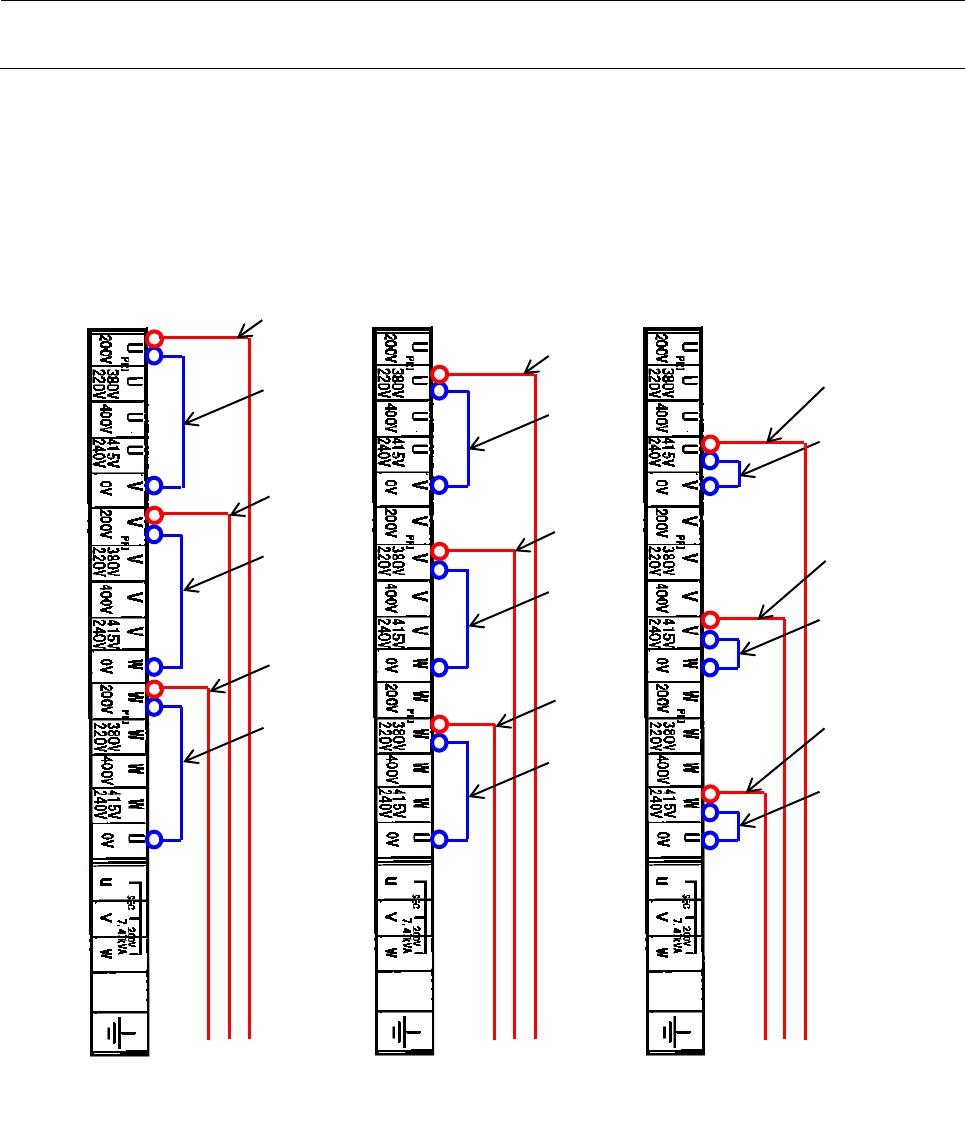

改变电
源电压时，切换“变压器”的分接头。
图 9-1 显示了 200 V（200 V / 220 V / 240 V）的连接。
图 9-2 显示了 400 V 系统（380 V / 400 V / 415 V）的连接。
①②③：40205719 SW-TF/MTS WIRE ASM2
④⑤⑥：变压器包括电缆
图 9-1
200 V 系列
⑤
①
④
②
③
⑥
AC200V
⑤
①
④
②
③
⑥
AC220V
①
④
②
⑤
③
⑥
AC240V
安装要领书
9-3

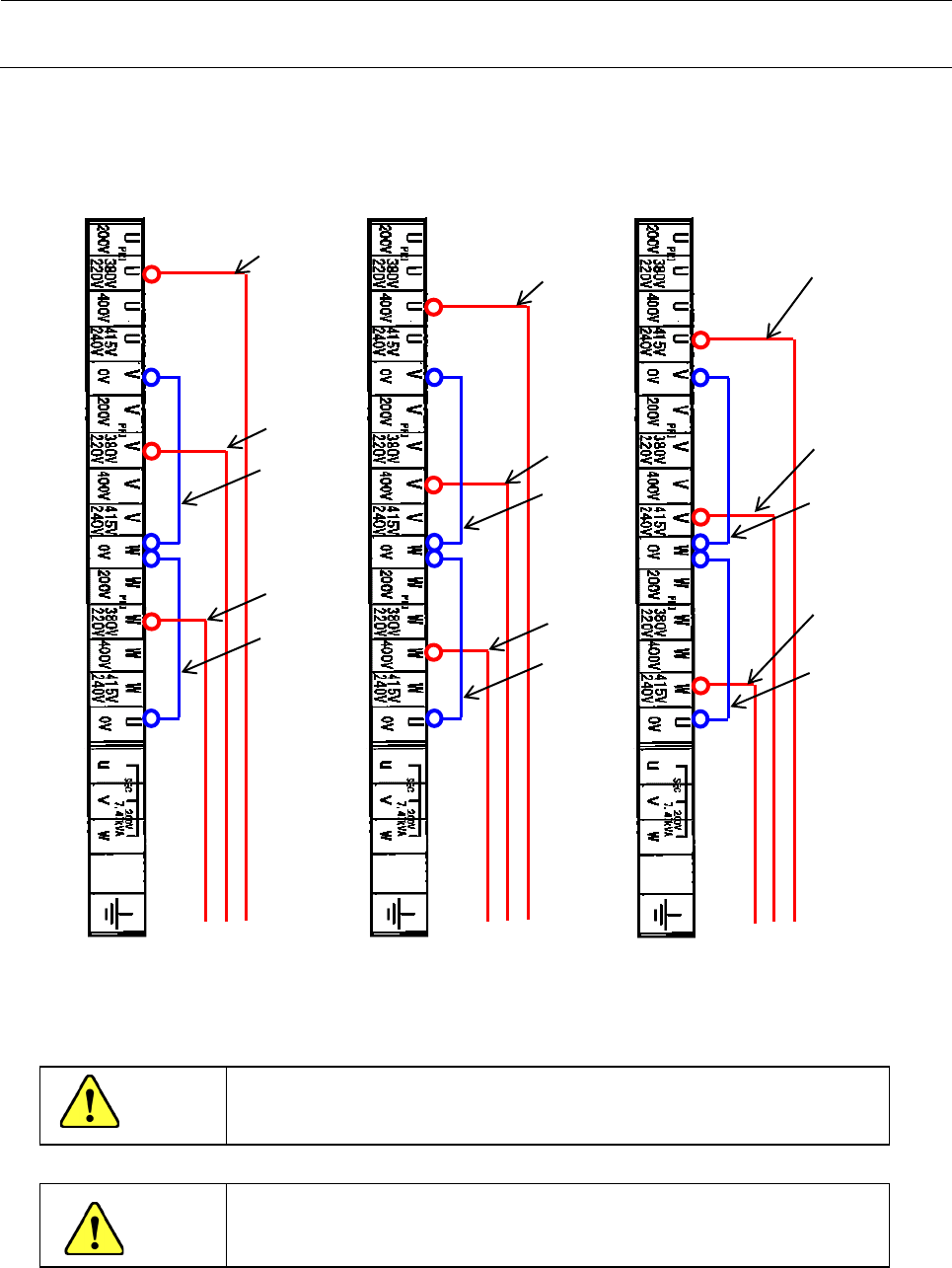

①②③：
40205719 SW-TF/MTS WIRE ASM2
④⑤：变压器包括电缆
图 9-2 400V 系列
请确保工厂充分的供电电流容量。
危险
请绝对不能连接到不符合电压规格的电源上。
①
②
④
③
⑤
AC380V
時接続
AC415V
時接続
①
②
③
AC400V
時接続
④
⑤
①
②
③
④
⑤
危险
