安装要领书 10 -2 4) 积水瓶里积了油 或水之后，请按盖帽 ，转动积水瓶，从托 架取下，然后扔掉 。（安装时，请按 照 相反的顺序进行 安装。） 如上图所 示，把 φ 10 空气管子 安装到空气调 节器， ① 的部分上安装 着固定座，并用扎线 带固定。 ＜注＞ • 向贴片机主机供 给的空气，请一定使 用经过干燥器干燥后 的干燥空气。 • 压力开关压力设 定的调整，请参考 QA 表进行。 • 向贴片机主机供气 之前务必进行。请打 开…
安装要领书
10
-1

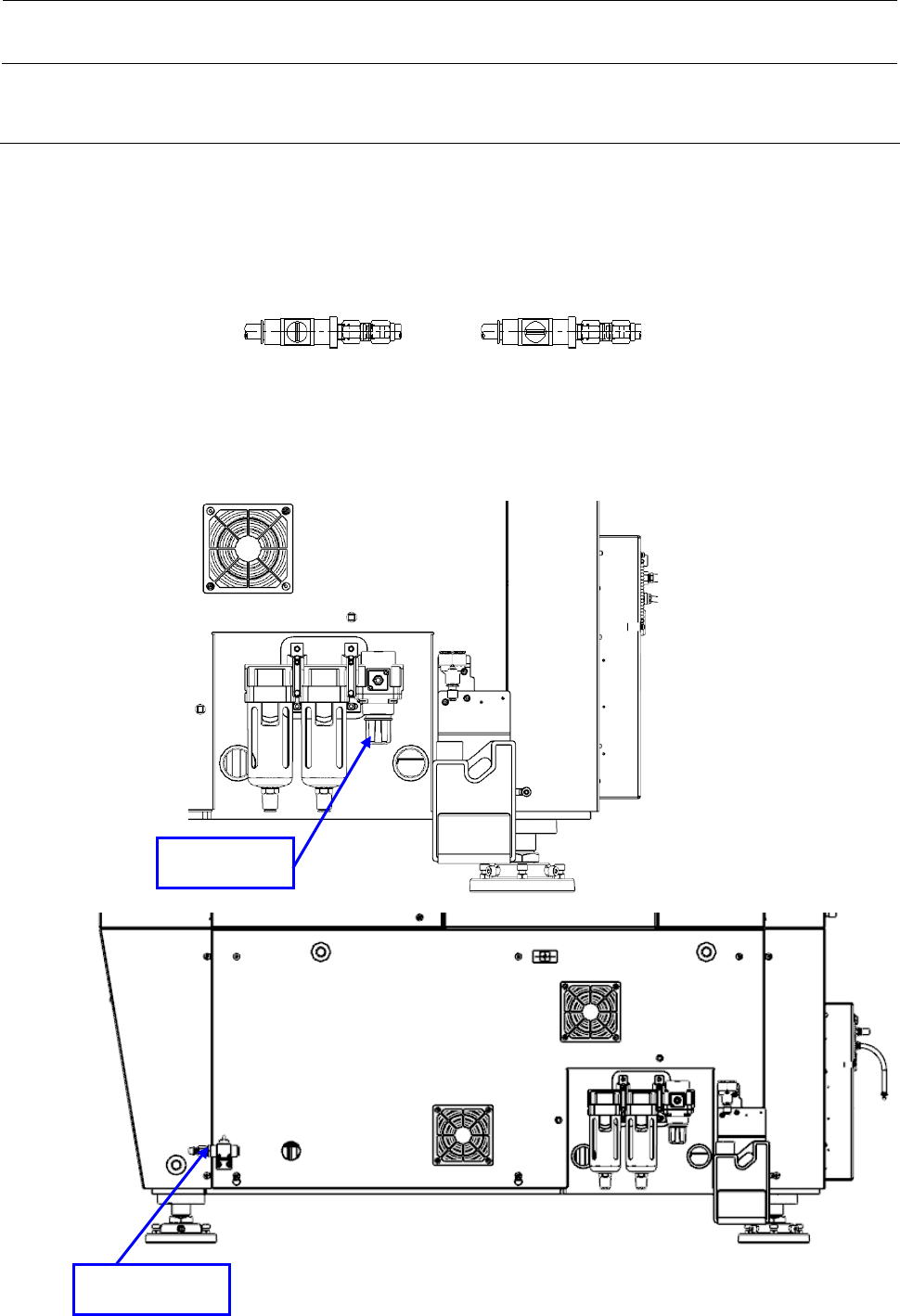

10. 空气管道的连接
＜程序＞
1) 把工厂侧配管（φ12）安装到机械手阀门。
2) 转动机械手阀门的手柄，向贴片机主机里供给空气。
3) 接通电
源后，向下拉真空器的压力调整手柄，然后转动把使用空气压力调整 0.5MPa。
关闭状态
打开状态
图
10-1
机械手阀门的手柄
压力调节旋
手指阀
安装要领书
10
-2

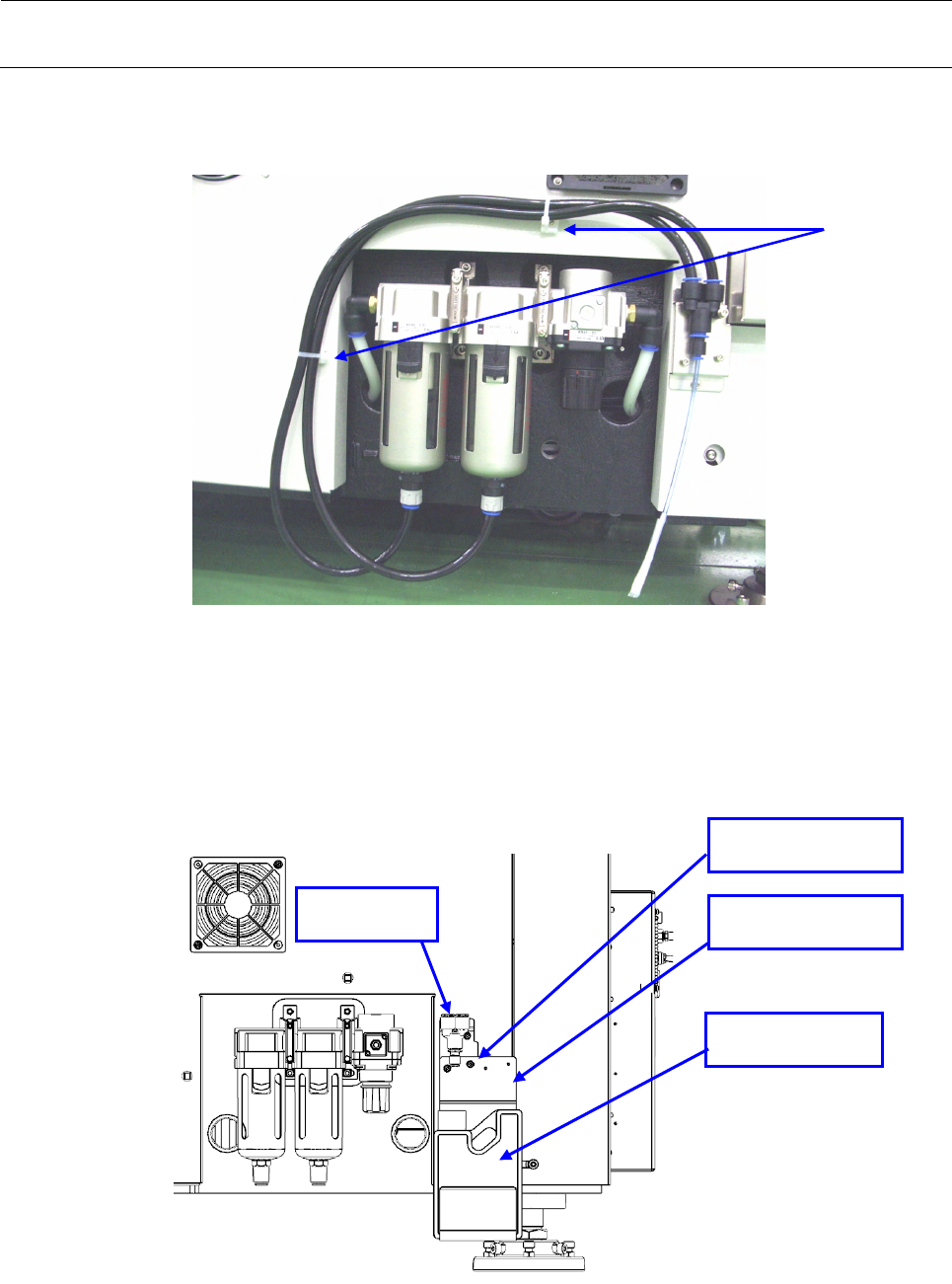

4) 积水瓶里积了油或水之后，请按盖帽，转动积水瓶，从托架取下，然后扔掉。（安装时，请按照
相反的顺序进行安装。）
如上图所示，把 φ10 空气管子安装到空气调节器，①的部分上安装着固定座，并用扎线带固定。
＜注＞
• 向贴片机主机供给的空气，请一定使用经过干燥器干燥后的干燥空气。
• 压力开关压力设定的调整，请参考 QA 表进行。
• 向贴片机主机供气之前务必进行。请打开工厂设置机器一侧配管的空气，冲掉配管内的垃圾、污脏
之后再使用。
把 Y 字形接头安装到积水杯架上，固定积水杯。另外，如上图所示，把 φ10 的空气管子从空气调节器
上连接到积水杯上。
（移动设置时一定要拆卸）
①
排水坦克
排水坦克
SL6040892TN
Union Y
安装要领书
11
-1
11. 附属品的连接
11.1 将键盘（选项）
使用 M4×10 内六角螺栓将键盘固定到盖板 FBR（盖板 RUR）上。
将键盘连接器连接到主机 USB 连接器（KYBD）。
11.2 手柄
将手柄（40072349）放在主单元正面的 COVER_FUR_U_J1 部分。
11.3 Chip Box
将尖端 BOX 连接到前岸支架（右侧）。
SL6041092TN
（
3
个）
USB 连接器（KYBD）
COVER_FUR_U_J1
BOX 托架
Chip box
