安装要领书
11
-1

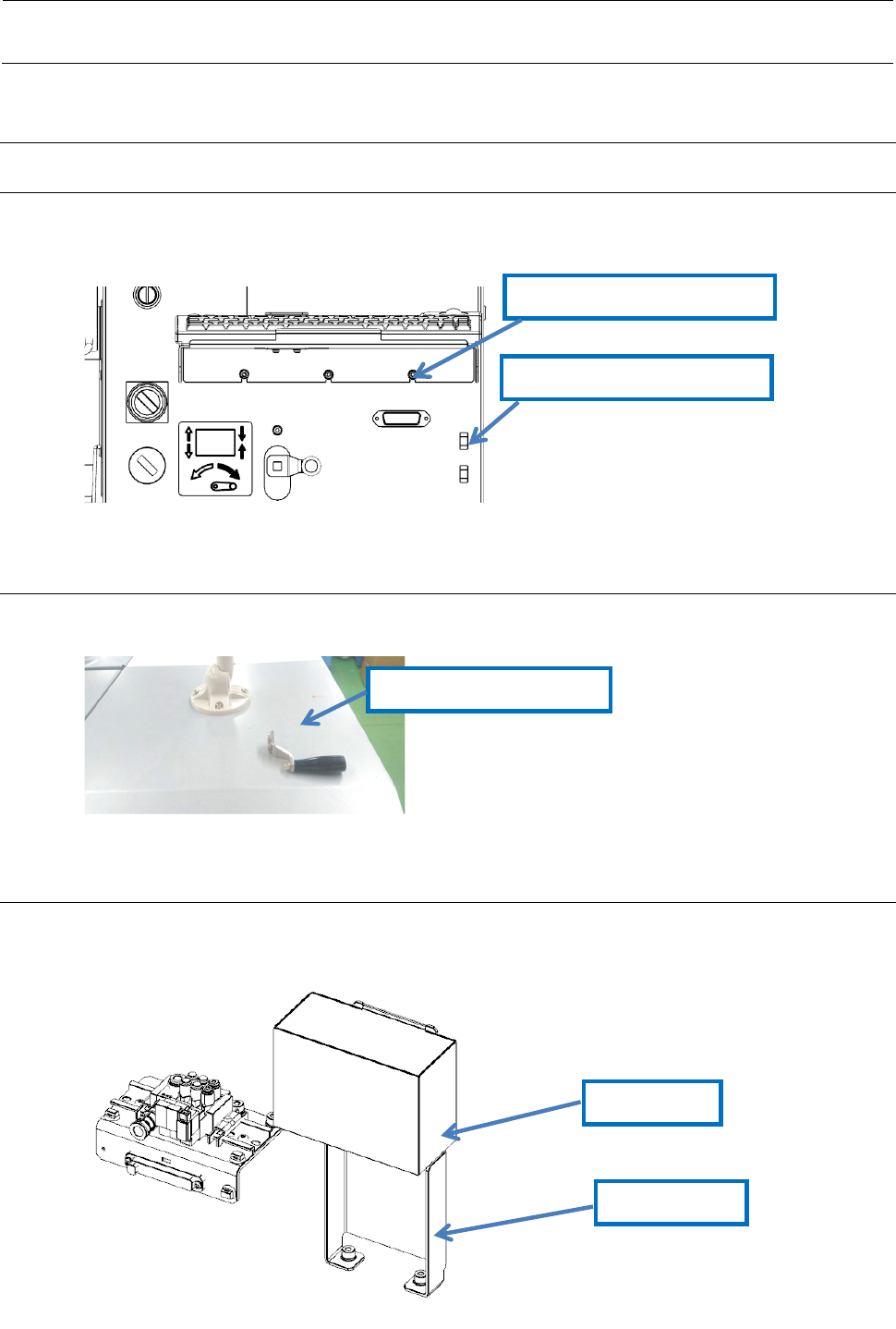

11. 附属品的连接
11.1 将键盘（选项）
使用 M4×10 内六角螺栓将键盘固定到盖板 FBR（盖板 RUR）上。
将键盘连接器连接到主机 USB 连接器（KYBD）。
11.2 手柄
将手柄（40072349）放在主单元正面的 COVER_FUR_U_J1 部分。
11.3 Chip Box
将尖端 BOX 连接到前岸支架（右侧）。
SL6041092TN
（
3
个）
USB 连接器（KYBD）
COVER_FUR_U_J1
BOX 托架
Chip box
安装要领书
12
-1

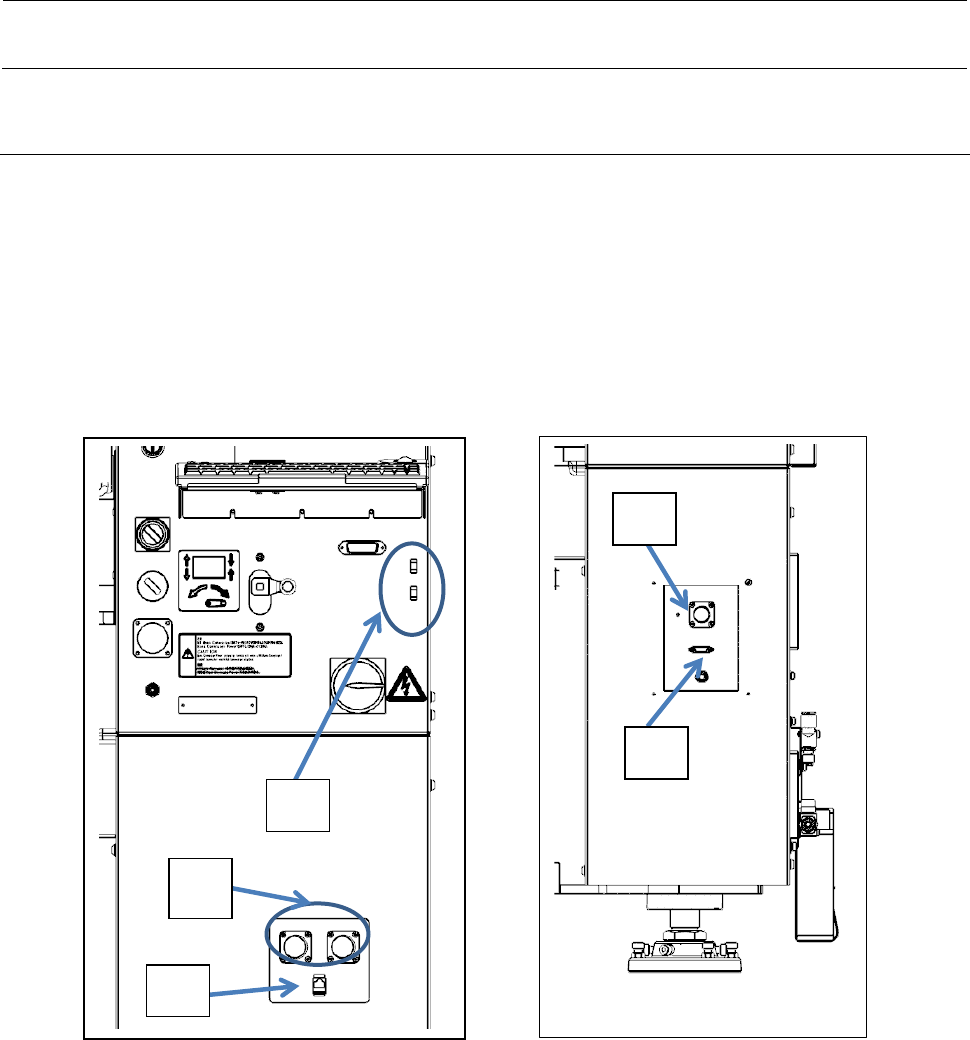

12. 与外部装置的接口
1) ①是当主机装在线使用时，与其他装置连接的输出（输入）用插头（14P）。
传送方向左→右时和右→左时销子的位置如图 13-1-1 和图 13-1-2 所示。
2) ②是利用选项多层托盘更换器用的信号插头（50P）。
3) ③使用利用选项多层托盘更换器用的电源插头（10P）。（AC100V）
4) ④为 USB 端口×2。
5) ⑤是以太网接口。
①
②
④
⑤
③
安装要领书
12
-2
表 12-1-1 主机正面左侧的插头表
信号名（传送方向右流动）
信号名（传送方向左流动）
使用插头
1
READY OUT ＋ READY IN ＋
AMP
206043-1
电缆线侧
连接插头
206044-1
2
READY OUT － READY IN － （GND）
3
BOARD AVAILABLE IN ＋ BOARD AVAILABLE OUT ＋
4
BOARD AVAILABLE IN － （GND
）
BOARD AVAILABLE OUT －
5 N.C. N.C.
6 N.C. N.C.
7 N.C. N.C.
8 N.C. N.C.
9 N.C. N.C.
10 N.C. N.C.
11 N.C. N.C.
12 N.C. N.C.
13 N.C. N.C.
14 N.C. N.C.
预输出
（输入）信号和板有效信号的接口电路如图 13-1-4 示。
以 SMEMA 规格为准。
图 12-1
GND（24V）
+
＋24Ｖ
3.3K 1/4W
READY OUT ＋
BOAD AVAILABLE IN ＋
READY OUT －
BOAD AVAILABLE IN －
N.C.
1
2
3
4
5
14
READY IN ＋
BOAD AVAILABLE OUT ＋
READY IN －
BOAD AVAILABLE OUT －
N.C.
1
2
3
4
5
14
＋24Ｖ
3.3K 1/4W
+
GND（24V）
