安装要领书 13 -1 13. MTS 的连 接 13.1 接口操作盘 把 MTS 电源插头和 信号插头连接到主 机右后面的接口操作 盘上， 把空气软管 连接到 MTS 用空气接头 上。 ＜注意＞ 缆线和软管请使用 MTC 及 MTS 附属 品。 MTS 接口面板
安装要领书
12
-2

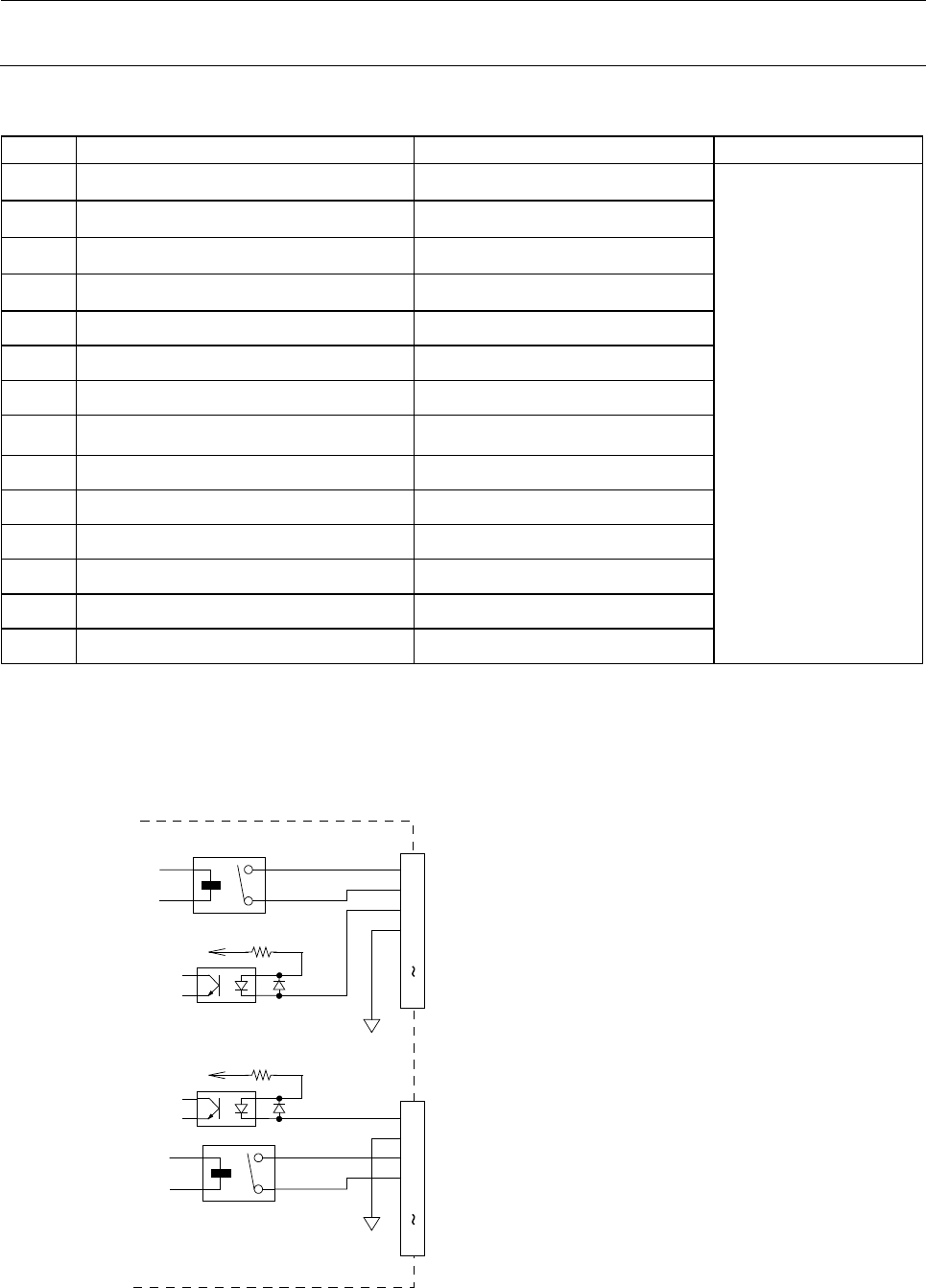

表 12-1-1 主机正面左侧的插头表
信号名（传送方向右流动）
信号名（传送方向左流动）
使用插头
1
READY OUT ＋ READY IN ＋
AMP
206043-1
电缆线侧
连接插头
206044-1
2
READY OUT － READY IN － （GND）
3
BOARD AVAILABLE IN ＋ BOARD AVAILABLE OUT ＋
4
BOARD AVAILABLE IN － （GND
）
BOARD AVAILABLE OUT －
5 N.C. N.C.
6 N.C. N.C.
7 N.C. N.C.
8 N.C. N.C.
9 N.C. N.C.
10 N.C. N.C.
11 N.C. N.C.
12 N.C. N.C.
13 N.C. N.C.
14 N.C. N.C.
预输出
（输入）信号和板有效信号的接口电路如图 13-1-4 示。
以 SMEMA 规格为准。
图 12-1
GND（24V）
+
＋24Ｖ
3.3K 1/4W
READY OUT ＋
BOAD AVAILABLE IN ＋
READY OUT －
BOAD AVAILABLE IN －
N.C.
1
2
3
4
5
14
READY IN ＋
BOAD AVAILABLE OUT ＋
READY IN －
BOAD AVAILABLE OUT －
N.C.
1
2
3
4
5
14
＋24Ｖ
3.3K 1/4W
+
GND（24V）
安装要领书
13-1

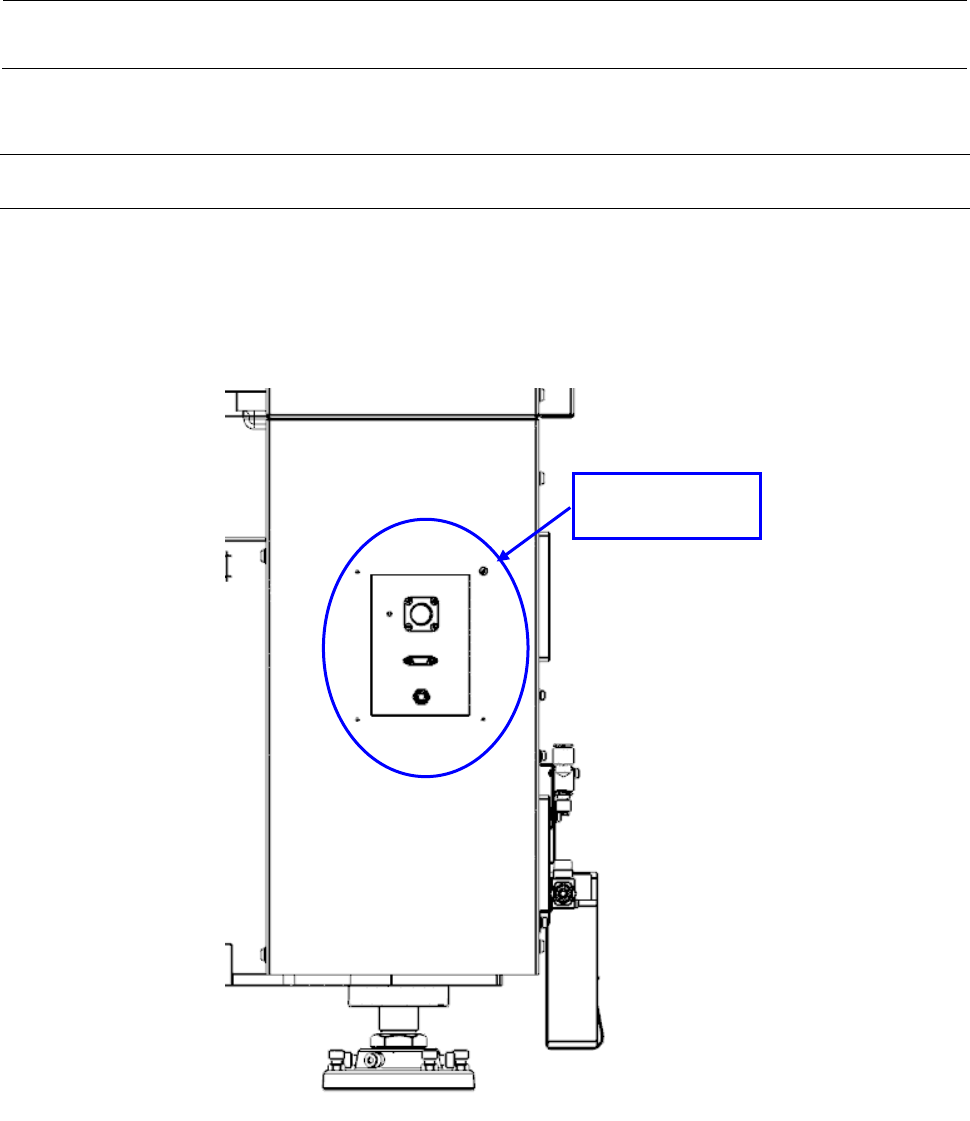

13. MTS 的连接
13.1 接口操作盘
把 MTS 电源插头和信号插头连接到主机右后面的接口操作盘上，把空气软管连接到 MTS 用空气接头
上。
＜注意＞ 缆线和软管请使用 MTC 及 MTS 附属品。
MTS 接口面板
安装要领书
13-2

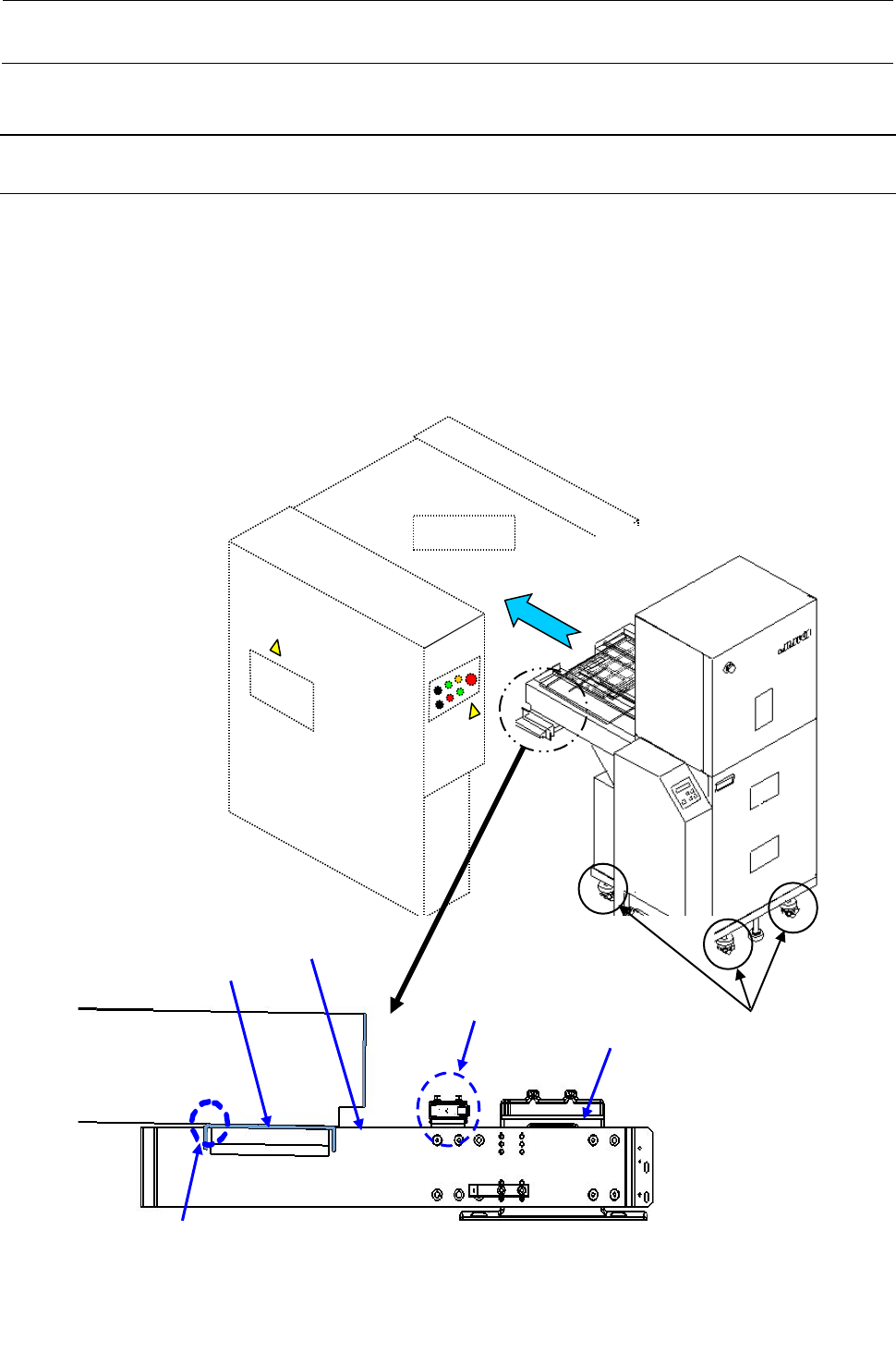

13.2 ＴＲ５ＳＮＫ
13.2.1 安装方法
(1) 请使主体后部台架处于下降的状态。
(2) 调整 MTS 的脚轮调节器①，使主体的台架支架基准面②与 MTS 的连接块上面③处于相同高度，
并找水平。
(3) 仅旋转 MTS 前侧的脚轮调节器，调整使连接块上面③与导辊上端处于相同高度（±3mm 左 右 ）。
(4) 从主体后侧，在安全盖关闭的状态下缓缓将装置安装在主体内。
(5) 请确认插入到最里面之后，升起台架。
贴片机
导辊上端
③
T 连接块
上面
请进行调整，使连接块上面的此部分高度与导辊上端处于相同高度
（±3mm 左右）。
机械阀
①
台架开关
