安装要领书
1-1
1. 基本构成和各部分的名称
1.1 JM-50

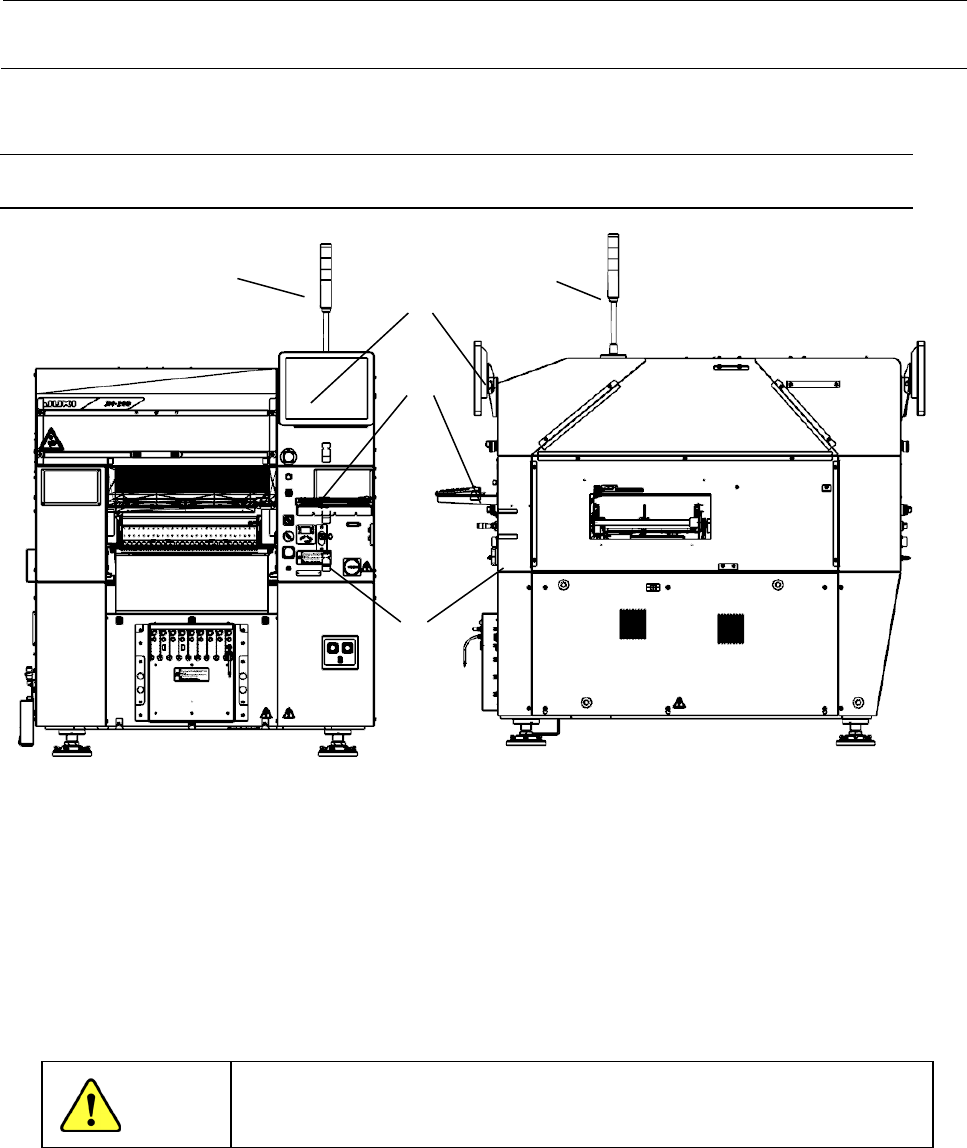

图 1-1 正面图 图 1-2 右侧面图
① 液晶显示器 (触摸屏・后侧为选项)
② 主开关
③ 信号灯
④ 小型信号塔 (选项)
注意
如果刚开封就发现机器有故障部位、缺少零件等，请拍下照片并记录下来。
索赔处理时可能需要提供。
①
④
③ ③
②
安装要领书
2-1

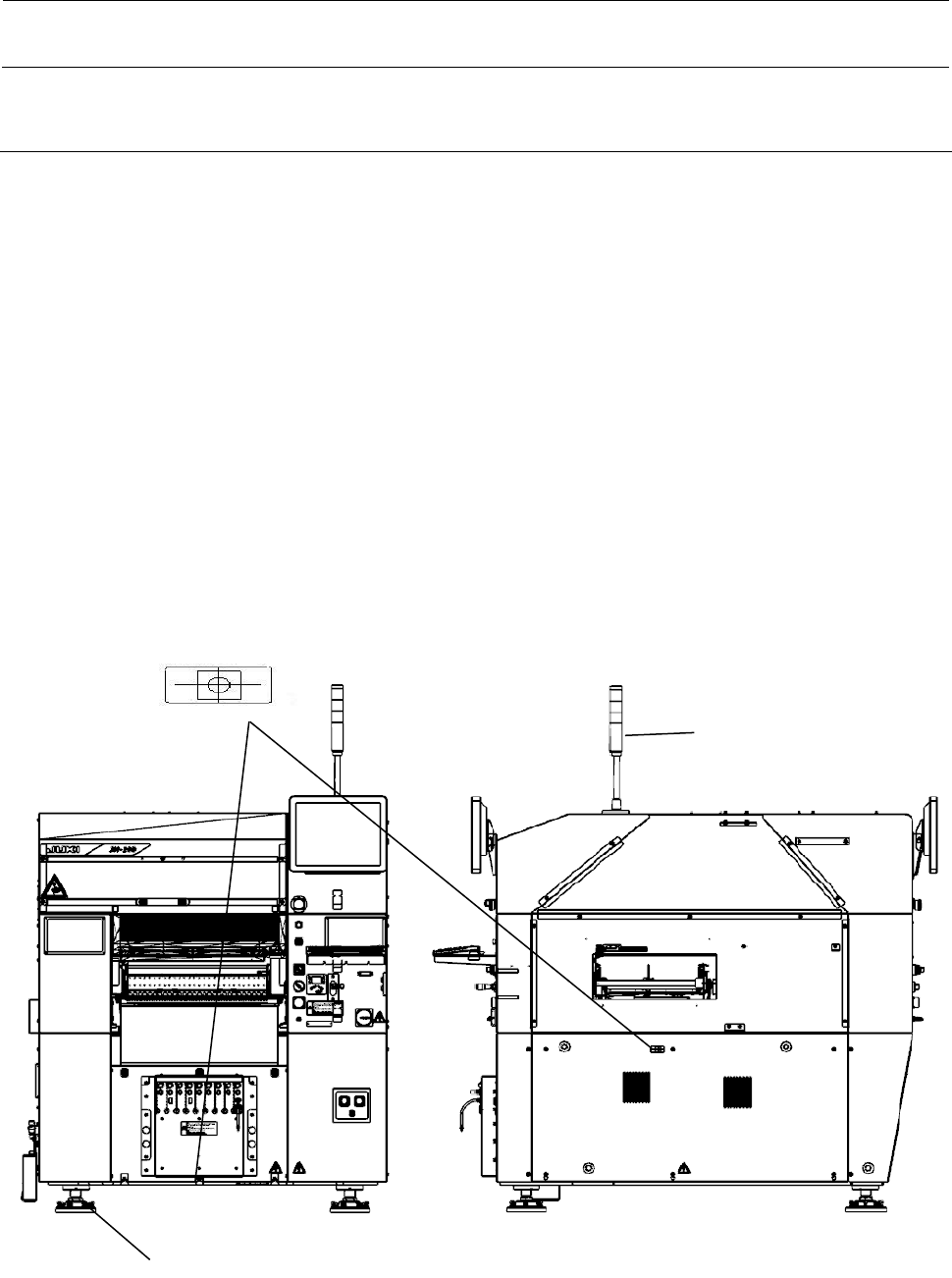

2. 主机的搬运方法
＜程序＞
用叉车移动时，请把叉车的爪从主机前方放入，确认叉车爪全部伸出主机的后方之后，再抬起移动。
如果有选购的脚轮，请升起调节器，使脚轮充分接触地板（地面）后再进行机器的搬运及移动。
（作业方法请参照以下所述。）
＜注意＞
1. 用叉车移动时，请把货物重心标志放到叉车爪的中央位置。
（板条货架也同样。）
2. 请不要安装着视觉监视器、信号灯的状态用叉车移动主机。
（板条货架也同样。）
信号灯
脚轮
货物重心标志
安装要领书
3-1

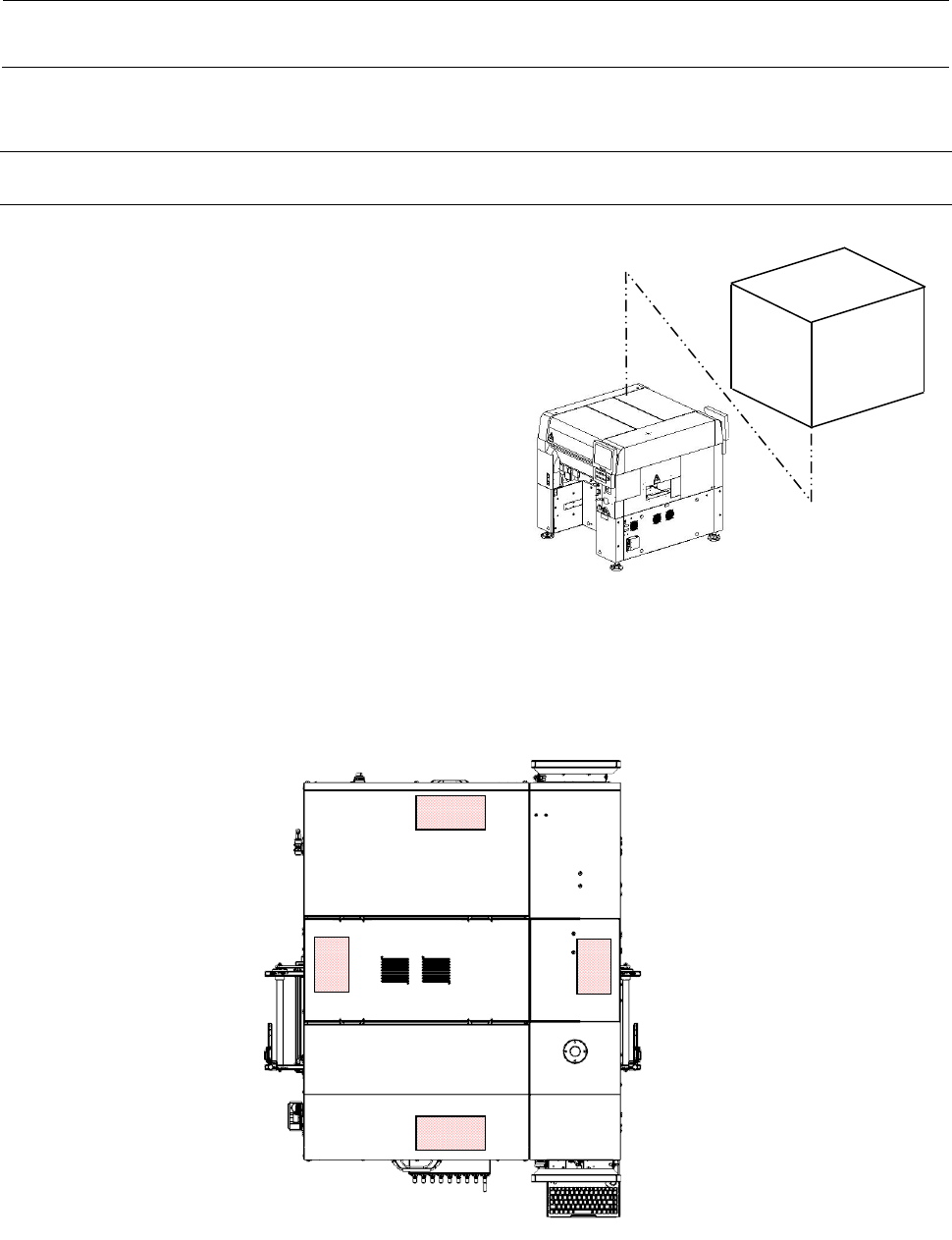

3. 有关包装箱包装材料等的除去
3.1 机器主体
请取下包装机器的塑料包装。（仅限对国内出货机器）
• 塑料包装尺寸（横宽×纵深×高度）
2,200×1,600×1,560
• 塑料包装厚度
t ＝ 0.05 mm
注） 塑料包装尺寸，均是按照对应最大基板尺寸的
机器外形尺寸设定的。
设置作业结束之后，请把注意事项标签（4 张）剥下。
上面图
