4OM-1604 1-18 第一章 3. 维护保养部位 101 1-002 过滤器 每三个月 清扫 所要时间:5分钟 (1) 卸下空气过滤器。 使用空气过滤器外壳治具，向图中箭头方向转动外盒部，拆卸外盒。 (2)向左转动过滤器架拽出。 (3)拽出过滤器，进行吹气清扫。 (4)插入过滤器，向右转动过滤器架装上。 (5)安装过滤器外盒。 过滤器损坏时，请更换新的过滤器。 过滤器架 F4A9 Note
4OM-1604
1-17
第一章 3. 维护保养部位
1011-002
3.2 点检、清扫、注油部位
记载各单元必需的维护保养。
Reference
关于按周期分类的维护保养项目 , 请参照
“
第一章 2. 维护保养检查表
”
章节。

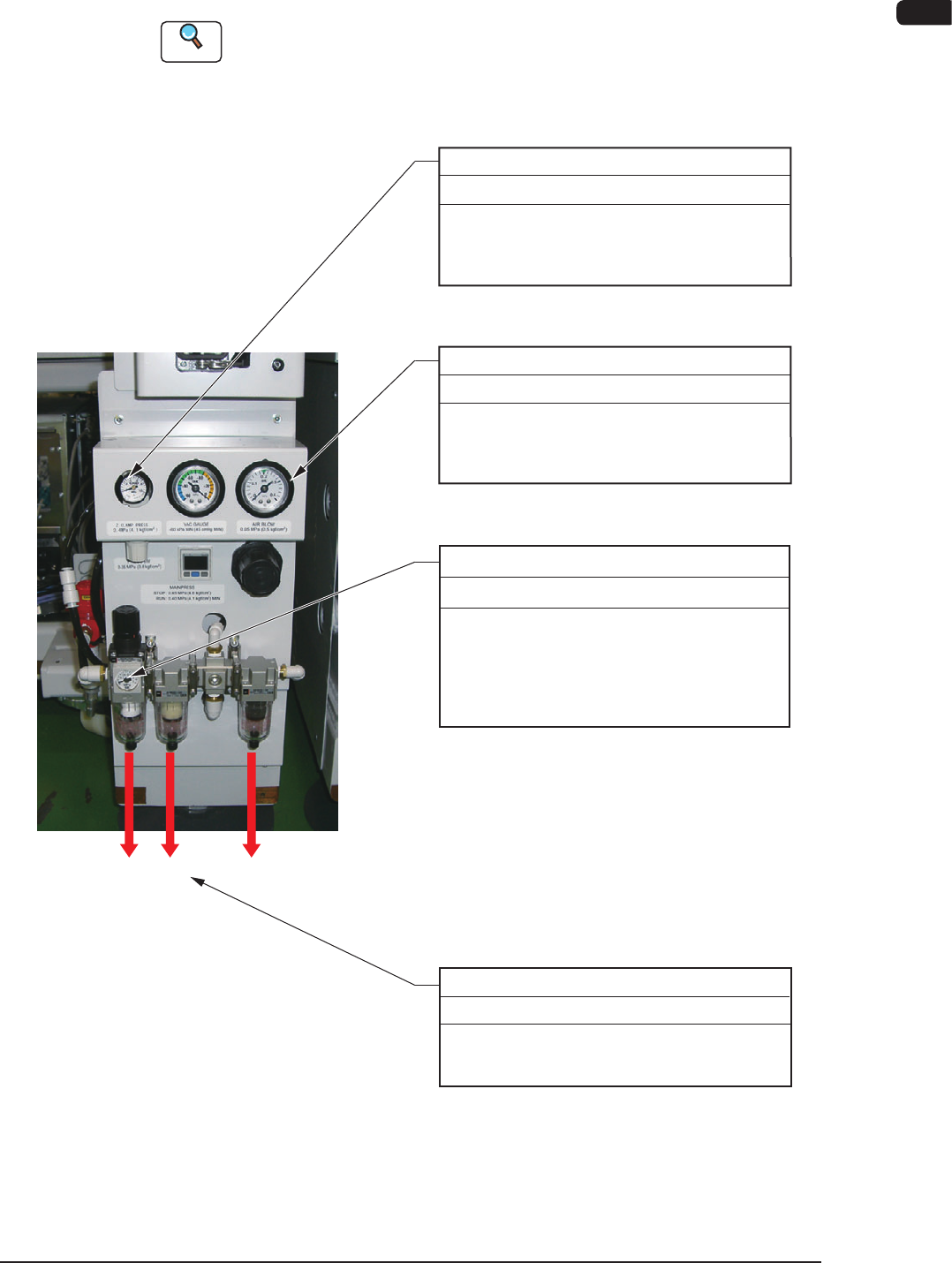

3.2.1 气 源
排放口
主气压
每天 点检 所要时间:1分钟
设定空气压力为0.45MPa(4.6kgf/cm
2
)
请目视确认在运行时空气压力是否达到
Min.0.4MPa(4.1kgf/cm )
2
否则，请进行调整。
吹气压
每天 点检 所要时间:1分钟
请目视确认表压是否为初期设定值
0.05MPa
(0.5kgf/cm
2
)
装置出厂时已经设定好，请不要随意更改。
排放口
每周 清扫
请准备容器等，向下拔出各滤盒下部不同色
的盖子，进行排放口的排水。
所要时间:5分钟
Z夹板压
每天 点检 所要时间:1分钟
请目视确认表压是否为初期设定值
0.4MPa
(4.1kgf/cm
2
)。
装置出厂时已经设定好，请不要随意更改。
F4A8
4OM-1604
1-18
第一章 3. 维护保养部位
1011-002

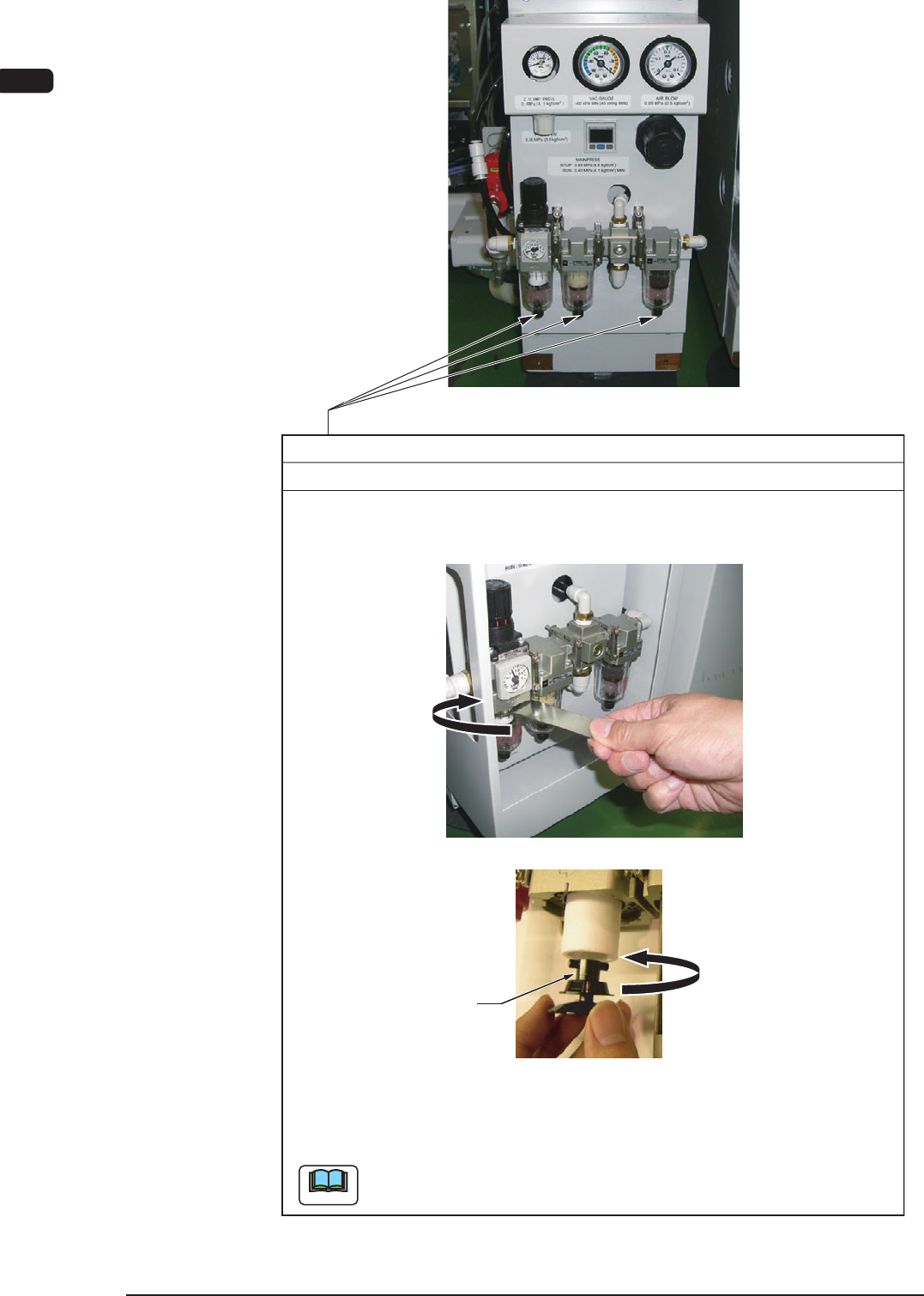

过滤器
每三个月 清扫 所要时间:5分钟
(1) 卸下空气过滤器。
使用空气过滤器外壳治具，向图中箭头方向转动外盒部，拆卸外盒。
(2)向左转动过滤器架拽出。
(3)拽出过滤器，进行吹气清扫。
(4)插入过滤器，向右转动过滤器架装上。
(5)安装过滤器外盒。
过滤器损坏时，请更换新的过滤器。
过滤器架
F4A9
Note
4OM-1604
1-19
第一章 3. 维护保养部位
1002-001

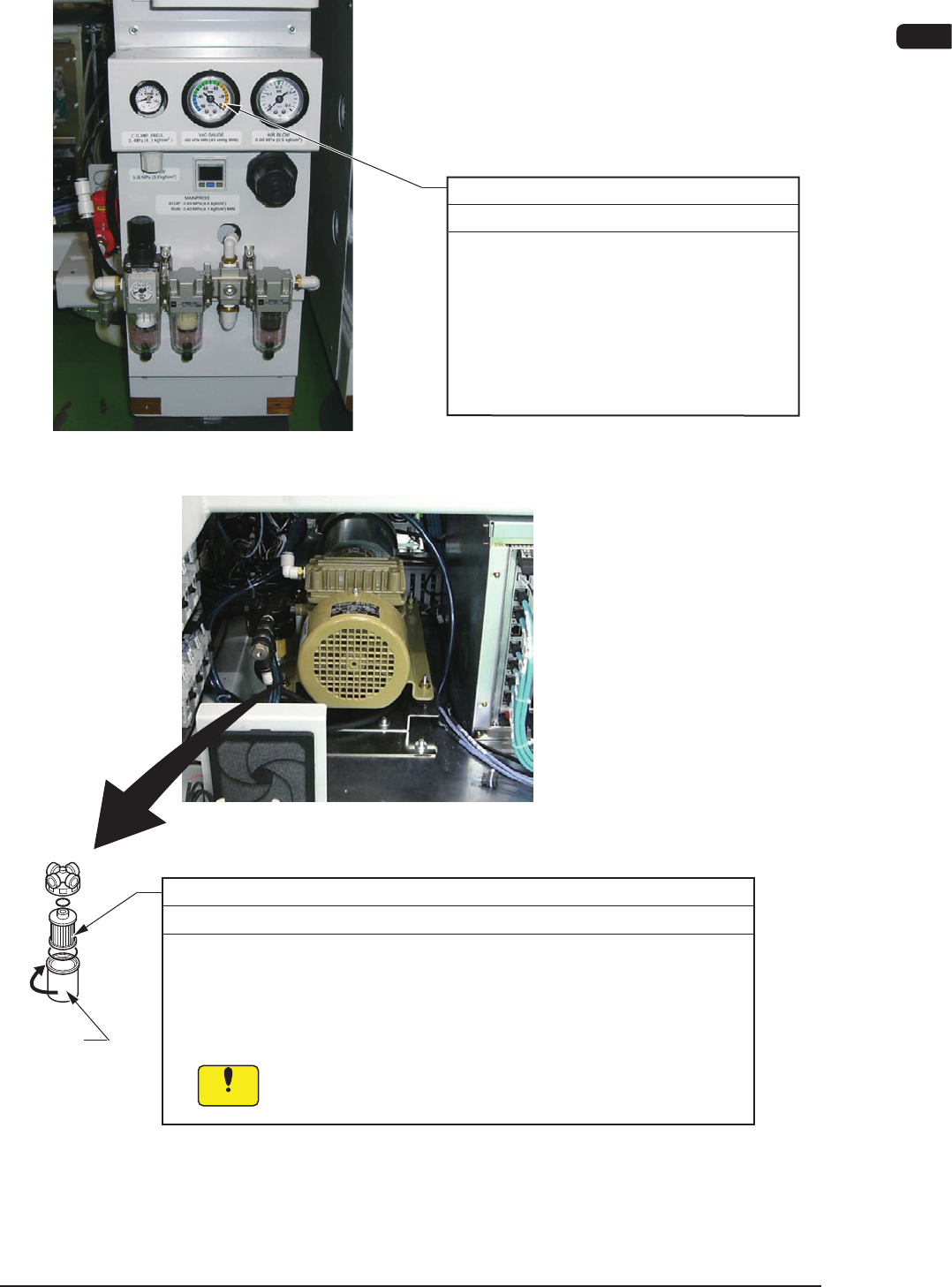

3.2.2 真空系统
真空压
每天 点检 所要时间:1分钟
请目视确认真空压。
真空阀全关闭时:
Min.-93kPa(Min.70cmHg)以上
运转时:
Min.-60kPa(Min.45cmHg)以上
当真空压不足时，可能是真空线路的空气
泄漏或真空泵发生了故障。
F4A10
过滤器
每三个月 清扫 所要时间:10分钟
(1) 卸下装置正面下部机盖的固定螺丝钉(4个)后，卸下机盖。
(2) 按箭头C的方向转动滤盒卸下，再卸下里面的过滤器。
(3) 用吹气进行清扫。
过滤器在运行时的真空压降低的情况，请更换新过滤器。
(4) 将机盖推上去安装，拧紧固定螺钉。
主机装置和机盖之间若有间隙，料带在运行中就会从间隙弹
出来导致故障或异常。
滤盒
C
F4A11
Notice
