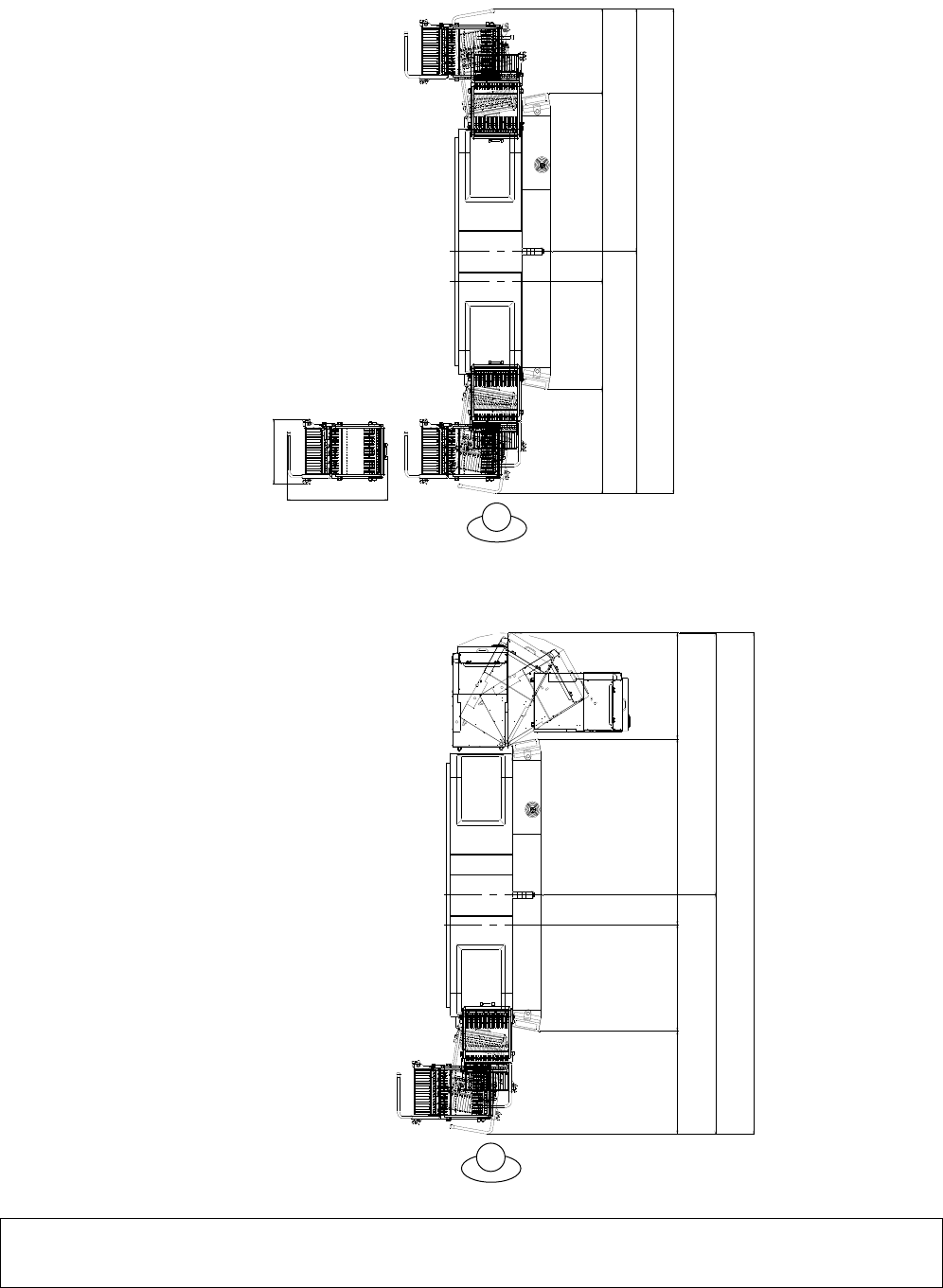

外形尺寸
(
连接时
)
(
单位
: mm)
・ 托盘供料器规格／连接托盘供料器时
・ 托盘供料器规格／连接交换台车时
操作员侧
1 207
864
1 711
1 742
941
2 683
托盘供料器
交换台车
操作员侧
1 207
864
1 711
1 788
941
2728
交换台车
交换台车
NPM-D 2012.0416
- 106 -
交换台车时，是必须的最小限空间。
设置机器时请必须确保以下的空间。
(
单位
: mm)
安装托盘供料器时，是必须的最小限空间。
在维护作业时有时会卸下托盘供料器，所以设置机器时请必须确保以下的空间。
・将托盘供料器切换为交换台车时的尺寸如下。
※
1 4 249 mm
※
2 2 205 mm
※
3 837 mm
∗∗
Remarks
∗∗
•
交换台车设置范围的地面倾斜，需要台车的左右方向在
6 mm
以内，前后方向在
11 mm
以内。
地面倾斜度超过此范围时，不可搬移交换台车。
4 090
859
2 044 2 046
678 864837
516
操作员侧
4 269
※
1
2 044
2 225
※
2
857
※
3
864837
操作员侧
NPM-D 2012.0416
- 107 -
14.
有关许可证
为了启动以下软件
(
选购件
)
，需要各自的使用许可证。
・
PanaCIM-EE
对应
・ 元件校对
・ 自动机种切换
・ 上位通信
・
APC
系统对应
※
1
・ 支援功能
(
只有购买元件校对类型时需要。
)
每台启动的
NPM-D
都需要一个使用许可证。
※
2
对以上的软件选择，生产线中的所有
NPM-D
，必须是相同的。
如果一条线中软件的使用许可证或有或无，就不能保证生产线整体的运转。
※1 以下每一台设备需要本选购件。
1) 搭载 2D 检查头的生产线的第一台设备 NPM-D 或者 NPM-W
2) 接收 APC 补正数据的 NPM-D 或者 NPM-W
※2 传送带不需要使用许可证。
【重要】
为了使用以上应用软件，需要在下页的“软件的使用条件”签字同意。请必须浏览确认。

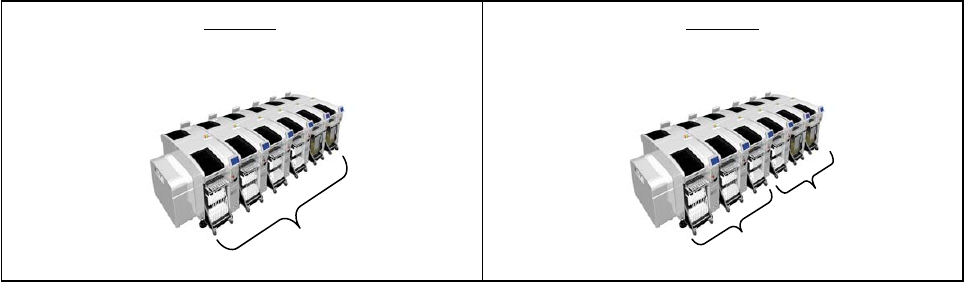

正确例子 错误例子
自动机种切换 × 6
自动机种切换 × 3
有许可证
有许可证
无许可证
NPM-D
NPM-D
