NPM-D 2012.0416 - 49 - ■ 选购件功能一览 和周边装置 使用以下选购件功能时，需要准备相 对应的周边装置。 选购件功能 内 容 周边装置 锡膏检查 NG 排出功能 元件检查 NG 排出功能 从 NPM-D 排出的基板检查结果， OK 的情况是通过， NG 的情况是停止，发出 OK ／ NG 信号 。 另外，为了在传送带上进行确认，或者修 理和再确认， 取出基板时， 需要发出信号，要求对 NPM -D 排出下一 片基…
NPM-D 2012.0416
- 48 -

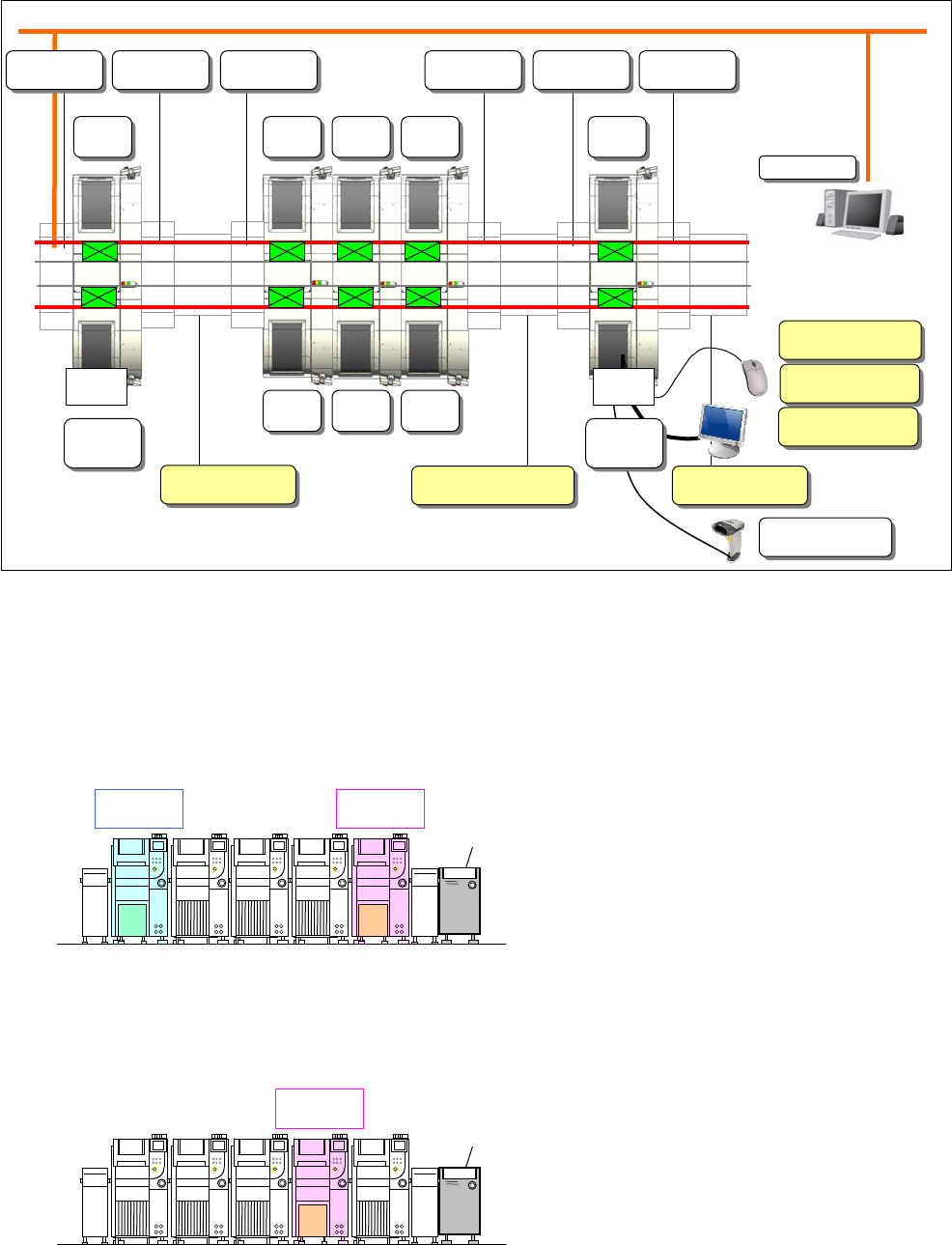

4.6
有检查头时的生产线构成
■ 标准的生产线构成
■ 其他的生产线构成
检查头的位置和传送带的位置可以根据用途灵活配置。
1)
希望缩短生产线长度
把经过锡膏检查
(SPI)
和元件检查
(AOI)
判断为
NG
的基板，使其在生产线终端的检查排出传送带整体停止。
在锡膏检查判断为
NG
的实装点和图形，自动跳过贴装和元件检查。
2)
希望对卷盘和托盘两种类型的元件进行异物检查
异物检查是指，在指定元件的下面检查是否有异物。如果发现异物，不贴装指定元件。所以，需要将此元件
配置在检查头的对侧工作台或者下游工程。卷盘和托盘元件混合时，请如下配置。但是，在下游工程贴装的
元件，贴装后无法进行元件检查。
※
上述是生产线构成的一个例子。
根据客户的设备构成会有所不同。详细情况请咨询。
NPM-DGS
(4) N-CONR
(NM-EJK4B)
(5) N-CONL
(NM-EJK3B)
(6) N-CONR
(NM-EJK4B)
检查
BOX
检查
BOX
贴装头
检查头
锡膏检查
(2) N-CONR
(NM-EJK4B)
(3) N-CONL
(NM-EJK3B)
(1) N-CONL
(NM-EJK3B)
(8)
检查排出传送带
(
Customer
)
(9)
检查排出传送带
(
Customer
)
(10)
再投入传送带
(
Customer
)
(12)
鼠标器
(
Customer
)
(11) 有线扫描器
(13) 显示屏
(
Customer
)
(14) 连接电缆
(
Customer
)
贴装头 贴装头 贴装头 贴装头
贴装头 贴装头 贴装头
检查头
元件检查
锡膏检查
(SPI)
元件检查
(AOI)
元件检查
(AOI)
检查排出
传送带
检查排出
传送带
NPM-D 2012.0416
- 49 -
■ 选购件功能一览和周边装置
使用以下选购件功能时，需要准备相对应的周边装置。
选购件功能 内 容 周边装置
锡膏检查 NG 排出功能
元件检查 NG 排出功能
从 NPM-D 排出的基板检查结果，OK 的情况是通过，
NG 的情况是停止，发出 OK／NG 信号。
另外，为了在传送带上进行确认，或者修理和再确认，
取出基板时，需要发出信号，要求对 NPM-D 排出下一
片基板。
再投入功能
与『元件检查 NG 排出功能』一起动作。
将修理的 NG 基板再投入，再检查以及在对面工作头没
有进行实装的元件进行再实装。
而且，判定为不合格而取出的基板，通过条形码管理，
再投入时，通过读取此条形码，可以进行跟踪管理。
NG 图显示功能
检查后判定为不合格处可以通过设备画面进行确认，而
且，元件检查时，判定为不合格处可以显示在电脑画面。
图形信息通信功能
检查锡膏时发现有不良情况时，跳过贴装不良图形，
可以降低元件的损失成本。
另外，检查焊盘时发现有不良时，跳过贴装不良图形，
同样可以降低元件的损失成本。
※标记为
Customer
的周边装置请客户准备。
(8)
检查排出传送带
(
Customer
)
(9)
检查排出传送带
(
Customer
)
(10)
再投入传送带
(
Customer
)
(12)
鼠标器
(
Customer
)
(13) 显示屏
(
Customer
)
(14) 连接电缆
(
Customer
)
(2) N-CONR
(NM-EJK4B)
(3) N-CONL
(NM-EJK3B)
(6) N-CONR
(NM-EJK4B)
(4) N-CONR
(NM-EJK4B)
(5) N-CONL
(NM-EJK3B)
不良图形
发生印刷不良的图形内的所有元件，
都跳过，不进行贴装
印刷不良
焊盘缺口
异物
不良图形
发生焊盘不良的图形内的所有元件，
都跳过，不进行贴装
(11)
有线扫描器
NPM-D 2012.0416
- 50 -
■ 需要准备的周边装置的详细规格
功 能 周边装置 规 格
锡膏检查 NG 排出功能
元件检查
NG
排出功能
从前工程
NPM-D
检查结果的
OK
信号，只可以存储
1
片基板。
另外，必须满足以下传送规格。
①
基板传入待机动作
没有
NG
基板的待机状态下，把前工程的
Board Available(BA)
信号传到后工程，
把后工程的
Ready
信号传到前工程。
②
NG
基板存储动作
1)
基板传入时，
OK
信号是
ON
时
开始传入基板时，把对前工程的
Ready
信号设置为
OFF
，不停止基板，传到后
工程。
2)
基板传入时，
OK
信号是
OFF
时
开始传入基板时，把对前工程的
Ready
信号设置为
OFF
，把基板放置在传送带
后，把
BA
信号设置为
OFF
。
③
NG
基板存储后的传送再开动作
通过脚踏开关，进行以下动作
1)
有
NG
基板时
成为传出待机状态，把对后工程的
BA
信号设置为
ON
。
确认后工程の
Ready
信号为
ON
，向后工程传出基板。
传出结束
(
确认后工程的
Ready
信号是否是
ON→OFF
状态
)
后，返回到动作①。
2)
没有
NG
基板
(
取出
NG
基板
)
时
返回到动作①
传送带控制用连接销配置
[XS
连接器
]
Pin
No. 信号内容
信号方向
1
Ready1+ (
传入要求
) NPM-D
← 传送带
2
Ready1- (
输入
common) NPM-D
← 传送带
3
Board Available1 (
传出可
) NPM-D
→ 传送带
4 Board Available1 Return
NPM-D
→ 传送带
5 N.C.
6 N.C.
7 OK1 Return
NPM-D
→ 传送带
8 N.C.
9
Ready2+ (
传入要求
) NPM-D
← 传送带
10
Ready2- (
输入
common) NPM-D
← 传送带
11
Board Available2 (
传出可
) NPM-D
→ 传送带
12 Board Available2 Return
NPM-D
→ 传送带
13 N.C.
14
OK1 (
检查结果
) NPM-D
→ 传送带
[CNDUS
连接器
]
Pin
No. 信号内容
信号方向
A1 N.C.
A2-A4 N.C.
A5
OK2 (
检查结果
) NPM-D
→ 传送带
A6 OK2 Return
NPM-D
→ 传送带
B1-B6 N.C.
C1-C6 N.C.
D1-D6 N.C.
E1-E5 N.C.
E6 N.C.
※请勿连接「
N.C.
」。
※单轨传送带时，连接于
NPM-D
主体和
XS
连接器使用。
※双轨传送带时，不仅是
XS
连接器，
CNDUS
连接器也连接于主体使用。
※连接器型号、传送带内控制等详细内容请另行联络。
※连接检查排出传送带时，在
NPM-D
主体和检查排出传送带之间需要设置
NPM-D
传送带。
